カーブドチェーン TPCC形
-
- 仕様：
- 通常品
-
- 販売単位：
- リンク
商品情報
外形図

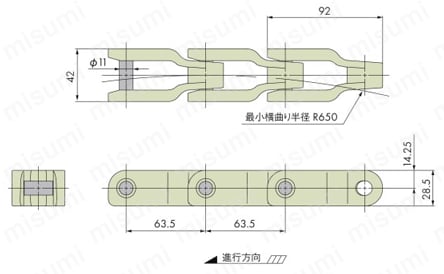

TPCC420

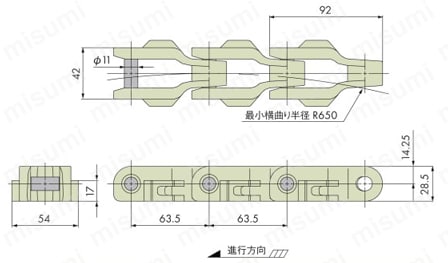

TPCC420-T
製品仕様
- チェーンピッチ：63.5mm
- バックベンド半径：35mm
- ユニットのリンク数：48
| 型番 | トッププレート幅 | チェーン概略質量 kg/m |
|---|---|---|
| TPCC420 | 42.0 | 1.33 |
| TPCC420-T | 1.49 |
チェーン仕様表
■標準シリーズ
| 仕様 | 普通 | |
|---|---|---|
| 仕様記号 | W | |
| 外観色 | ホワイト | |
| 最大許容張力kN｛kgf｝ | 1.96｛200｝ | |
| 許容速度 | 潤滑有り | 35 |
| 潤滑なし | ||
| 使用温度範囲℃ | -20～（+65）+80 | |
| ピン材質 | SUS304相当 | |
| ピンタイプ | 段付き丸ピン | |
注）チェーン仕様表の使用温度範囲内の（カッコ内数値）はウェット条件の場合です。
型番リスト
Loading...
詳細情報
基本情報
オフセット形状をしたシンプルなプラスチックチェーンで、ケースの搬送などに使用されています。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
