スナップトップチェーン TN形
- 通常単価(税別)
- 299円
- 税込単価
- 329円
許容張力が大きいので搬送能力の大きなコンベヤに適します。（SS、PCを除く）ト...
-
- 共通仕様：
- 直線搬送用
-
- 色：
- グレー
-
- トップチェーンピッチ(P)(mm)：
- 19.05
-
- トップチェーン高さ(H)(mm)：
- 18.1
指定中 の仕様・寸法情報
商品情報
外形図

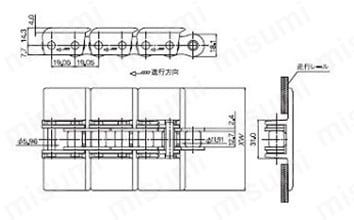

TN・TN-NP・TN-LMC-NP・TN-SS

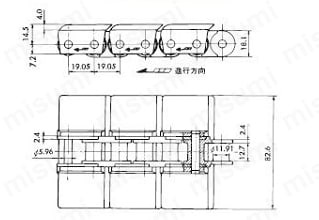

TN826-PC（TN826-PCのトッププレートは専用です。）
プレート幅：826mm以下のみ対応可
製品仕様
構造
- TN形トップチェーンは、本体チェーン（RS60相当）とトッププレート（スナッププレート）から構成されています。
- トッププレートは、本体チェーンの外リンクにトッププレートの脚部をスナップ止めしています。
種類
- 普通仕様・・・・本体チェーンは鋼製チェーンで、主要寸法は一般のローラチェーンと同じですが、ピンの端部の形状が異なり、また強度はドライブ用RSローラチェーンよりも弱いので注意してください。チェーン部分には給油が必要です。
- NP仕様・・・・本体チェーンは普通仕様のチェーンにニッケルメッキを施しています。ニッケルメッキによって外観が美しく、錆びにくくなっています。（給油は必要です。）
- LMC-NP仕様・・本体チェーンは含油焼結プシュを使った無給油（ラムダチェーン）チェーンです。プシュ以外の部分にニッケルメッキを行っています。
- SS仕様・・・・本体チェーンは全部品SUS304ステンレスで、耐食性優先の環境でお使いいただけます。給油は必要です。
- PC仕様・・・・本体チェーンにプラコンビチェーン（TN-C-PC）を使っています。継手リンクはTN形専用です。このトップチェーンは、エンプラとSUS304でできているので、耐食性があり、無給油低騒音です。
選定サポート情報
型番リスト
Loading...
詳細情報
基本情報
許容張力が大きいので搬送能力の大きなコンベヤに適します。（SS、PCを除く）トッププレートの取替えも可能です。腐食雰囲気に応じたチェーン仕様があります。
カタログ
TN826P-PCで型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
スナップトップチェーン TN形の型番TN826P-PCのページです。
型番TN826P-PCに関する仕様情報を記載しております。
この商品を見た人は、こんな商品も見ています
スナップトップチェーン TN形のレビュー
設計工数は削減できてると感じます。
この商品のバリエーション
| 型番 |
|---|
| TN1016P |
| TN1143P |
| TN1270P |
| TN1905P |
| TN826P |
| 型番 | 通常単価(税別)(税込単価) | 最小発注数量 | スライド値引 | 通常 出荷日 | RoHS ? | 幅（範囲選択） (mm) | チェーン仕様 | 仕様1 | 仕様2 | 仕様3 | 仕様4 | トッププレート材質|プラローラ材質 | チェーン材質 | タイプ | 許容速度 (m/min) | 使用温度範囲 (℃) | プレート幅(H) (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
298円 ( 328円 ) | 1個 | - | 6日目 | 10 | 82.7～113.0 | 通常品 | - | - | - | - | ポリアセタール | 鋼 | トッププレート | - | -10/80 | 101.6 | |
273円 ( 300円 ) | 1個 | - | 5日目 | 10 | 114.0～190.0 | 通常品 | - | - | - | - | ポリアセタール | 鋼 | トッププレート | - | -10/80 | 114.3 | |
348円 ( 383円 ) | 1個 | - | 6日目 | 10 | 191.1～ | 通常品 | - | - | - | - | ポリアセタール | 鋼 | トッププレート | - | -10/80 | 127.0 | |
569円 ( 626円 ) | 1個 | - | 6日目 | 10 | 114.0～190.0 | 通常品 | - | - | - | - | ポリアセタール | 鋼 | トッププレート | - | -10/80 | 190.5 | |
320円 ( 352円 ) | 1個 | - | 4日目 | 10 | 82.6 | 通常品 | - | - | - | - | ポリアセタール | 鋼 | トッププレート | - | -10/80 | 82.6 |
