コスモテック（導入端子）

コスモテック（導入端子）

高電圧・高電流 5KV-110A シリコンプラグ接続タイプ

高電圧・高電流 5KV-110A シリコンプラグ接続タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
38,003円 ～ 40,056円
税込価格
41,803円 ～ 44,062円

電力、ヒーター、ランプ等、大きな電流の導入に使用されている。【特長】・電極の材...

詳細情報を確認する

型番

未確定2件の候補があります。

  • CADデータ未対応

Loading...

商品情報

高電圧・高電流 5KV-110A シリコンプラグ接続タイプ（NW/KF）フランジの寸法

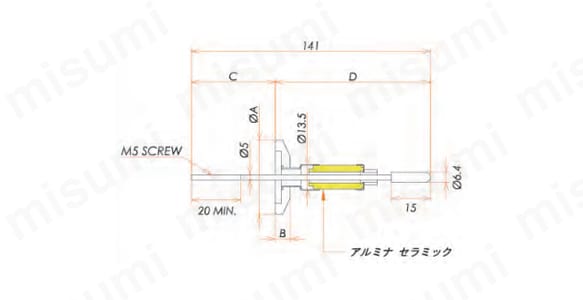

（NW/KFフランジ）寸法図

寸法図

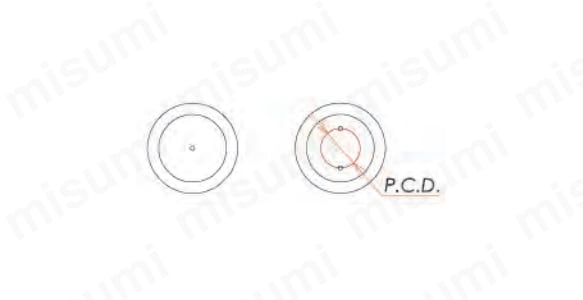

（NW/KFフランジ）形状

形状

単位：mm

端子数フランジ規格 サイズABCDP.C.D.型式
1NW / KF 1630667.573.5-N25K110A1CM5WP
1NW / KF 2540667.573.5-N35K110A1CM5WP
1NW / KF 4055667.573.5-N45K110A1CM5WP
2NW / KF 4055667.573.526N45K110A2CM5WP

高電圧・高電流 5KV-110A シリコンプラグ接続タイプ（ICF）フランジの寸法

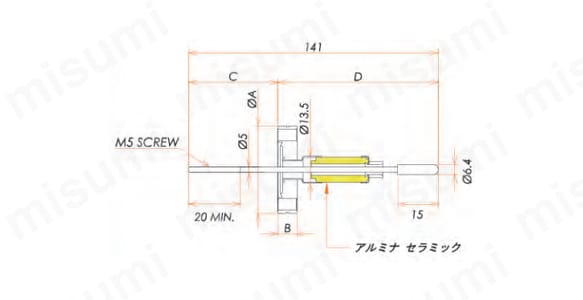

（ICFフランジ）寸法図

寸法図

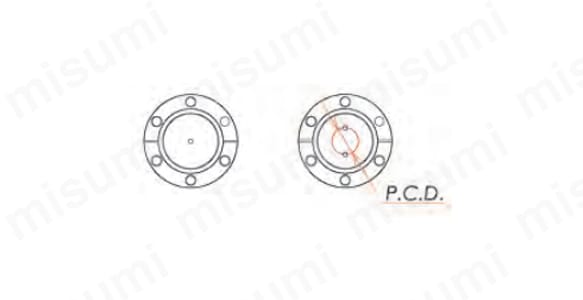

（ICFフランジ）形状

形状

単位：mm

端子数フランジ規格 サイズABCDP.C.D.型式
1ICF 34347.56873-C15K110A1CM5WP
1ICF 707012.76873-C25K110A1CM5WP
2ICF 707012.7687326C25K110A2CM5WP

高電圧・高電流 5KV-110A シリコンプラグ接続タイプの仕様と材質

夕イプFeedthrough
コネクター5 kV / 110A
電圧：V max. DC5,000
電流値/1本あたり：A max.110
絶縁抵抗値：ohm min.109
リーク量：1.3×Pa・m3/s10-10
使用温度範囲：℃*-196 ～ 300
  • ※ コネクター単体の温度範囲。接続部品により変動。
フランジSUS 304
スリーブコバール®
電極無酸素銅
絶縁体アルミナセラミック

型番リスト

表示件数:
  1. 1
型番
端子数
フランジ規格
フランジサイズ（呼び）
製品コード
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1
ICF
34
11234

1個

40,056円( 44,062円 )

18日目

1
NW/KF
16
11510

1個

38,003円( 41,803円 )

15日目

  1. 1

Loading...

詳細情報

基本情報

電力、ヒーター、ランプ等、大きな電流の導入に使用されている。
【特長】
・電極の材質は無酸素銅、無酸素銅+ニッケルめっき、ステンレスを標準規格化。
・電極の形状はストレートタイプ、ねじ加工タイプ、シリコン絶縁プラグ接続タイプを取り揃えている。
・真空、大気用ソケットコンタクト、大気用シリコン絶縁プラグ等、周辺機器も取り揃えている。
【用途】
・真空チャンバーへの信号の導入、取り出しに使用。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
