同軸用 接続部品 大気側 プラグ
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- 1,283円 ～ 6,857円
- 税込価格
- 1,411円 ～ 7,543円
同軸端子に接続可能な大気側プラグです。【特長】・豊富なラインナップから、最適な...
商品情報
同軸用接続部品 大気側プラグの特長

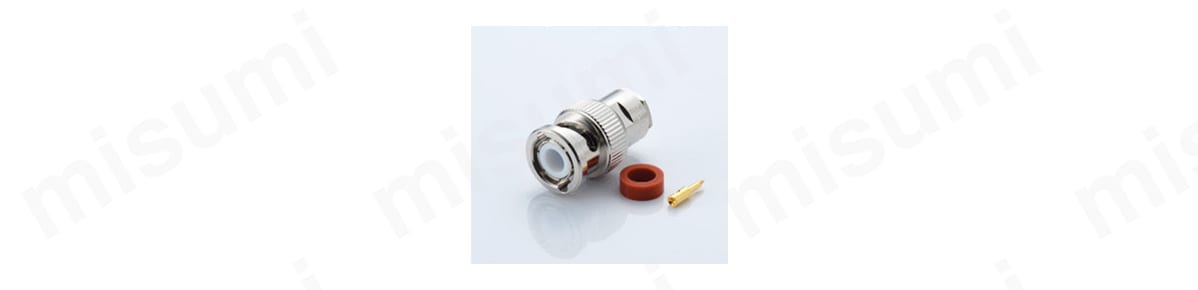

商品参考図（型式：ASP-BNC）
| 接続部品 | 材質 | 電圧：V max. DC | 電圧：A max. | 使用温度範囲：℃ | 型式 |
|---|---|---|---|---|---|
| BNC | シェル：黄銅+ニッケルメッキ 絶縁体：PTFA | 1,500 | 5 | -65～165 | ASP-BNC |
| BNC-5kV | 5,000 | 10 | ASP-BNC5KV | ||
| SHV | ASP-SHV | ||||
| MHV | ASP-MHV | ||||
| N | 1,000 | 5 | ASP-N | ||
| SMA | シェル：黄銅+ニッケルメッキ 絶縁体：PTFA | 750 | 3 | ASP-SMA | |
| LEMO | シェル：黄銅+クロムメッキ 絶縁体：PEEK® | 2,500 | 4 | -50～250 | ASP-LEMO |
寸法

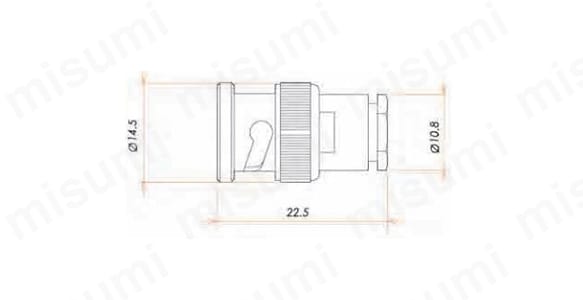

寸法図（BNC）

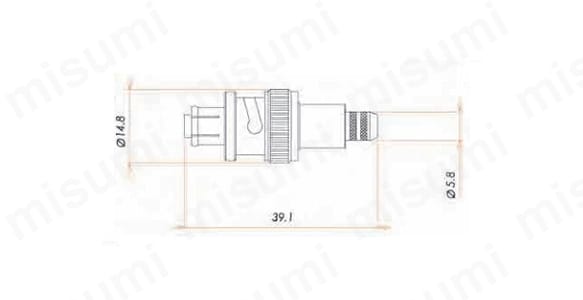

寸法図（SHV）

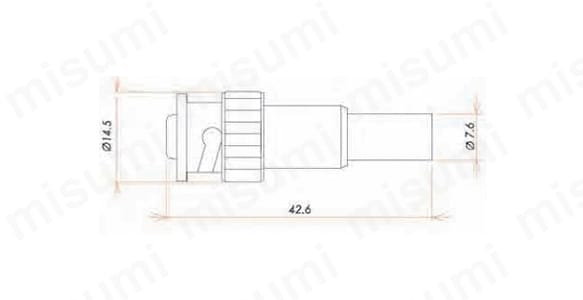

寸法図（BNC-5kV、MHV）
寸法図（N）
寸法図（SMA）

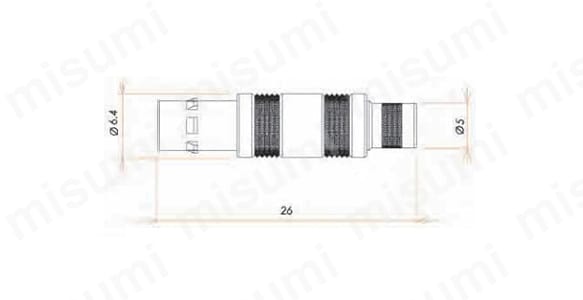

寸法図（LEMO）
型番リスト
- 表示件数:
| 型番 |
製品コード |
絶縁体材質 |
シエル材質 |
接続部品 |
電圧（DC MAX）(V) |
電流(MAX)(A) |
使用温度範囲(℃) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
10017
|
PTFA
|
黄銅+ニッケルメッキ
|
BNC
|
1500
|
5
|
-65～165
| 1個 | 1,283円(
1,411円
) | 在庫品1日目 当日出荷可能 | |
10001
|
PTFA
|
黄銅+ニッケルメッキ
|
BNC5KV
|
5000
|
10
|
-65～165
| 1個 | 6,850円(
7,535円
) | 7日目 | |
10186
|
PEEK
|
黄銅+クロムメッキ
|
LEMO
|
2500
|
4
|
-50～250
| 1個 | 5,844円(
6,428円
) | 7日目 | |
12654
|
PTFA
|
黄銅+ニッケルメッキ
|
MHV
|
5000
|
10
|
-65～165
| 1個 | 6,857円(
7,543円
) | 7日目 | |
10188
|
PTFA
|
黄銅+ニッケルメッキ
|
N
|
1000
|
5
|
-65～165
| 1個 | 2,457円(
2,703円
) | 7日目 | |
10002
|
PTFA
|
黄銅+ニッケルメッキ
|
SHV
|
5000
|
10
|
-65～165
| 1個 | 6,105円(
6,716円
) | 6日目 |
Loading...
詳細情報
基本情報
同軸端子に接続可能な大気側プラグです。
【特長】
・豊富なラインナップから、最適なアイテムをお選びください
【用途】
・真空チャンバーへの信号の導入・取り出し
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
