LAMP 埋込取手 HH-JS型 ねじ取付
- SALE 2025/06/30まで
- 一部当日出荷可能
- 通常価格(税別)
- 385円 ～ 555円 特別価格
- 税込価格
- 424円 ～ 611円 特別価格
ねじ取付の埋め込み取手。 【特長】 ・ねじで取り付け可能。 【用途】 ・埋め込...
-
- 本体種類：
- 埋込形
-
- 形状：
- その他
-
- 取付方法：
- めねじ（固定具使用）
-
- 本体 材料：
- 樹脂
-
- 付加機能：
- 収納形
-
- 詳細材質：
- ABS樹脂
-
- 本体 仕上：
- なし
型番
未確定7件の候補があります。
Loading...
商品情報

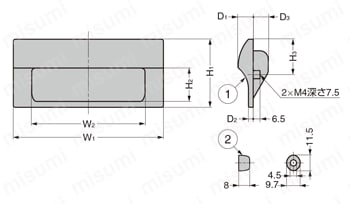

外形図
製品仕様
| No. | 部品名 | 材 料 | 仕上/色 |
|---|---|---|---|
| （1） | 本体 | ABS樹脂+ボリカーボネート（PC） | ブラック、アイボリー |
| （2） | スペーサー | 鋼 | 光沢クロメー ト処理（三価） |

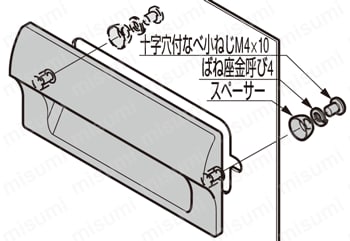

【付属品】
- 十字穴付なべ小ねじM4×10
- ばね座金呼び4
付属のスペーサー、ばね座金、小ねじで、取付パネルを挟み込むように取り付けます。

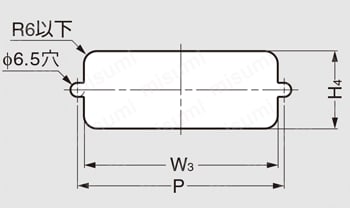

規格表
| 型 番 | 色 | W1 | W2 | H1 | H2 | H3 | D1 | D2 | D3 | P | W3 | H4 | 適応板厚 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HH-JS70-BL | ブラック | 70 | 43 | 38 | 17 | 19 | 10.5 | 3 | 9 | 58 | 48 | 25 | 0.5～3.2 |
| HH-JS70-IV | アイポリー | ||||||||||||
| HH-JS90-BL | ブラック | 90 | 63 | 44 | 21.5 | 22 | 11 | 11 | 78 | 68 | 31 | ||
| HH-JS90-IV | アイボリー | ||||||||||||
| HH-JS110-BL | ブラック | 110 | 82 | 50 | 24.4 | 26 | 3.5 | 96 | 90 | 36 | |||
| HH-JS110-IV | アイポリー | ||||||||||||
| HH-JS140-BL | ブラック | 140 | 109 | 64 | 34 | 33 | 11.5 | 126 | 116 | 48 | |||
| HH-JS140-IV | アイボリー |
型番リスト
- 表示件数:
| 型番 |
長さ(mm) |
幅(mm) |
取付部深さ(mm) |
色 |
注文コード | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
70
|
38
|
9
|
ブラック
|
100-024-573
| 10 | 1個 | 385円(
424円
) | 在庫品1日目 当日出荷可能 | |
70
|
38
|
9
|
アイボリー
|
100-024-574
| 10 | 1個 | 385円(
424円
) | 在庫品1日目 当日出荷可能 | |
90
|
44
|
11
|
ブラック
|
100-024-575
| 10 | 1個 | 437円(
481円
) | 4日目 | |
90
|
44
|
11
|
アイボリー
|
100-024-576
| 10 | 1個 | 388円 349円 ( 384円 ) | 在庫品1日目 当日出荷可能 | |
110
|
50
|
11
|
ブラック
|
100-024-577
| 10 | 1個 | 477円(
525円
) | 在庫品1日目 当日出荷可能 | |
140
|
64
|
11
|
ブラック
|
100-024-579
| 10 | 1個 | 552円(
607円
) | 在庫品1日目 当日出荷可能 | |
140
|
64
|
11
|
アイボリー
|
100-024-580
| 10 | 1個 | 555円(
611円
) | 4日目 |
Loading...
詳細情報
基本情報
ねじ取付の埋め込み取手。
【特長】
・ねじで取り付け可能。
【用途】
・埋め込み取手に最適。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
