埋込取手 ワンタッチ取付 HH-JW型
- 一部当日出荷可能
- 通常価格(税別)
- 316円 ～ 508円
- 税込価格
- 348円 ～ 559円
ワンタッチで取り付け可能な取手です。【特長】・手掛かりがあります。・ねじ止め不...
型番
未確定8件の候補があります。
Loading...
商品情報

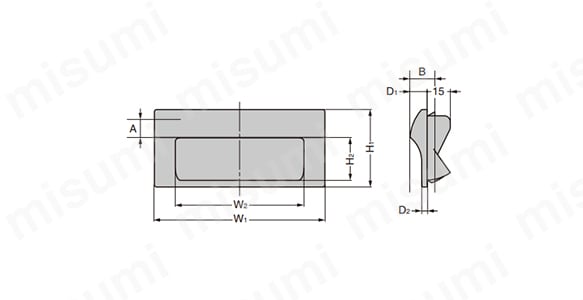

外形図
取付加工図
製品仕様

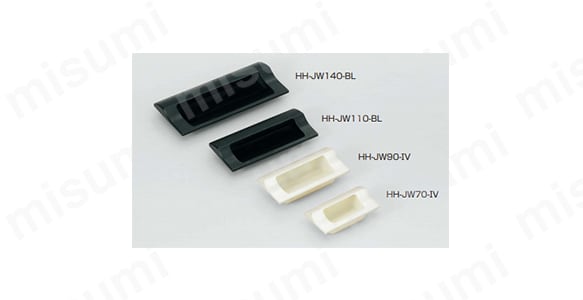

商品外観

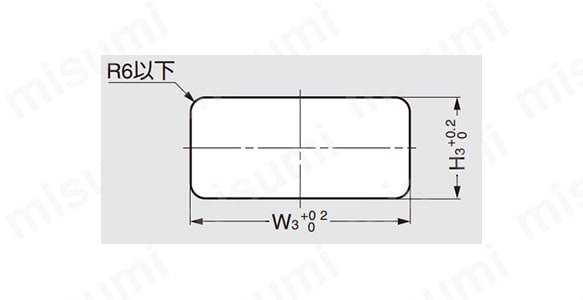

取付穴寸法
| 型式 | W3 | H3 | |||
|---|---|---|---|---|---|
| 適応板厚0.8 | 適応板厚1.0～1.2 | 適応板厚1.5～2.0 | 適応板厚2.3 | ||
| HH-JW70型 | 46 | 28.7 | 29 | 29.4 | 30.8 |
| HH-JW90型 | 66 | 34.7 | 35 | 35.4 | 36.8 |
| HH-JW110型 | 88 | 40.7 | 41 | 41.4 | 42.8 |
| HH-JW140型 | 114 | 54.7 | 55 | 55.4 | 56.8 |
規格表
| 型番 | 材料 | 色 | A | B | W1 | W2 | H1 | H2 | D1 | D2 |
|---|---|---|---|---|---|---|---|---|---|---|
| HH-JW70-BL | ABS樹脂＋ポリカーボネート（PC） | ブラック | 8 | 18 | 70 | 43 | 38 | 18.5 | 10.5 | 3 |
| HH-JW70-IV | アイボリー | |||||||||
| HH-JW90-BL | ブラック | 9 | 23 | 90 | 63 | 44 | 22.9 | 11 | ||
| HH-JW90-IV | アイボリー | |||||||||
| HH-JW110-BL | ブラック | 110 | 83 | 50 | 26.8 | 11.5 | 3.5 | |||
| HH-JW110-IV | アイボリー | |||||||||
| HH-JW140-BL | ブラック | 12 | 140 | 109 | 64 | 37.8 | ||||
| HH-JW140-IV | アイボリー |

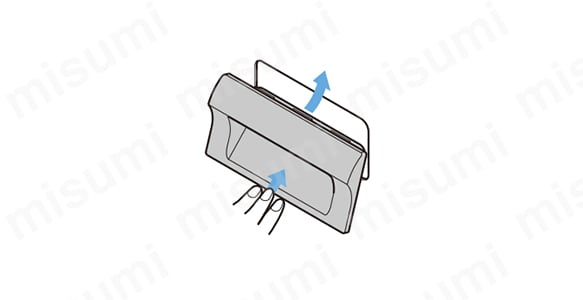

使用例
取付方法。ワンタッチで取付可能。
型番リスト
- 表示件数:
| 型番 |
長さ(mm) |
幅(mm) |
色 |
注文コード | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
70
|
38
|
ブラック
|
100-024-581
| 10 | 1個 | 324円(
356円
) | 4日目 | |
70
|
38
|
アイボリー
|
100-024-582
| 10 | 1個 | 316円(
348円
) | 4日目 | |
90
|
44
|
ブラック
|
100-024-583
| 10 | 1個 | 357円(
393円
) | 在庫品1日目 当日出荷可能 | |
90
|
44
|
アイボリー
|
100-024-584
| 10 | 1個 | 357円(
393円
) | 4日目 | |
110
|
50
|
ブラック
|
100-024-585
| 10 | 1個 | 409円(
450円
) | 在庫品1日目 当日出荷可能 | |
110
|
50
|
アイボリー
|
100-024-586
| 10 | 1個 | 455円(
501円
) | 在庫品1日目 当日出荷可能 | |
140
|
64
|
ブラック
|
100-024-587
| 10 | 1個 | 508円(
559円
) | 4日目 | |
140
|
64
|
アイボリー
|
100-024-588
| 10 | 1個 | 508円(
559円
) | 4日目 |
Loading...
詳細情報
基本情報
ワンタッチで取り付け可能な取手です。
【特長】
・手掛かりがあります。
・ねじ止め不要のワンタッチ取付仕様です。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
