WEYER（ウェイヤー）

ケーブルキャリア－一般FA用シリーズ・収納物最大直径32MM－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

収納物最大直径32mmのケーブルキャリアです。本体材質ナイロン6。1リンク単位...

種類：

角形タイプ
カバー種類：

標準
内側高さ(mm)：

35
キャリア内部分割数：

なし
特性：

標準
最大ケーブル外径(φ)：

32
使用速度(m/s)：

5
ピッチ(mm)：

56
ケーブル挿入面：

開けない
運動の種類：

2次元運動
使用温度範囲(℃)：

-40::+130
キャリア材質：

PA6(ナイロン6)

未確定56件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

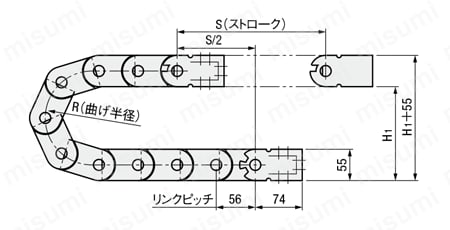

外形図

キャリアの長さL＝S/2+πR+K（取付余裕値）
K=Q+（2～3）56
（*）Qは固定端がストロークの中央から離れる距離です。

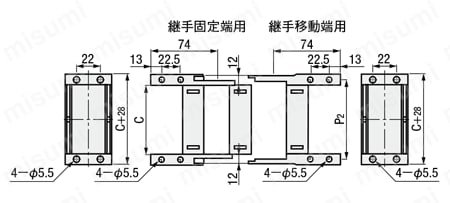

取付関係図

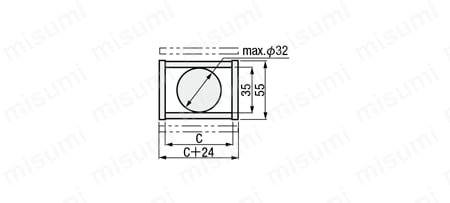

断面図

製品仕様

材質：PA6（ナイロン6）
金具は始端と終端に1個ずつ付属します。

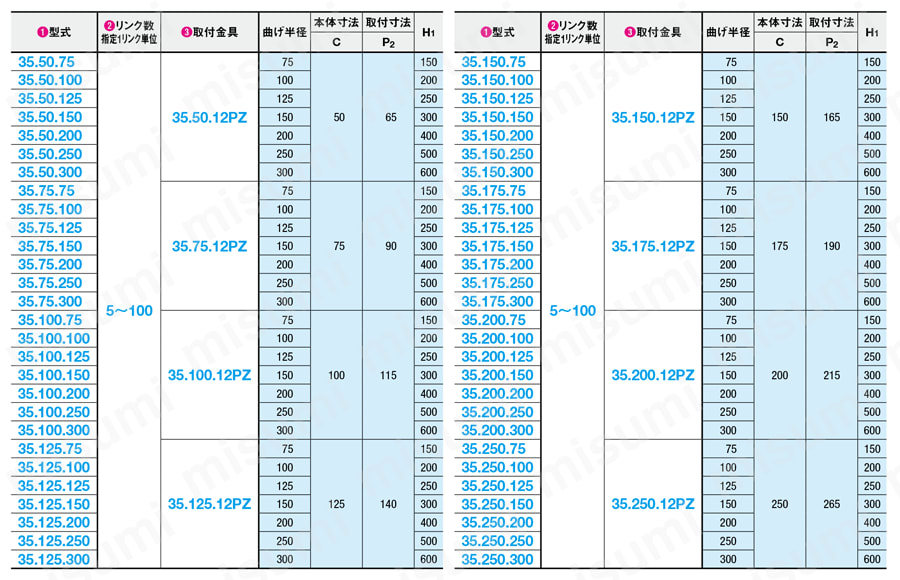

規格表

選定サポート情報

ケーブルキャリア注文例

選定手順1～3より型式・数値を選択の上、ご注文ください。

型番リスト

表示件数:

型番	本体寸法Ｃ(mm)	屈曲半径 R(mm)	リンク数	付属品	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

35.50.75-[1-100/1]-35.50.12PZ	50	75	1 ～ 100	Q	1個	-( - )	12日目～
35.50.100-[1-100/1]-35.50.12PZ	50	100	1 ～ 100	Q	1個	-( - )	12日目～
35.50.125-[1-100/1]-35.50.12PZ	50	125	1 ～ 100	Q	1個	-( - )	12日目～
35.50.150-[1-100/1]-35.50.12PZ	50	150	1 ～ 100	Q	1個	-( - )	12日目～
35.50.200-[1-100/1]-35.50.12PZ	50	200	1 ～ 100	Q	1個	-( - )	12日目～
35.50.250-[1-100/1]-35.50.12PZ	50	250	1 ～ 100	Q	1個	-( - )	12日目～
35.50.300-[1-100/1]-35.50.12PZ	50	300	1 ～ 100	Q	1個	-( - )	12日目～
35.75.75-[1-100/1]-35.75.12PZ	75	75	1 ～ 100	R	1個	-( - )	12日目～
35.75.100-[1-100/1]-35.75.12PZ	75	100	1 ～ 100	R	1個	-( - )	12日目～
35.75.125-[1-100/1]-35.75.12PZ	75	125	1 ～ 100	R	1個	-( - )	12日目～
35.75.150-[1-100/1]-35.75.12PZ	75	150	1 ～ 100	R	1個	-( - )	12日目～
35.75.200-[1-100/1]-35.75.12PZ	75	200	1 ～ 100	R	1個	-( - )	12日目～
35.75.250-[1-100/1]-35.75.12PZ	75	250	1 ～ 100	R	1個	-( - )	12日目～
35.75.300-[1-100/1]-35.75.12PZ	75	300	1 ～ 100	R	1個	-( - )	12日目～
35.100.75-[1-100/1]-35.100.12PZ	100	75	1 ～ 100	S	1個	-( - )	12日目～
35.100.100-[1-100/1]-35.100.12PZ	100	100	1 ～ 100	S	1個	-( - )	12日目～
35.100.125-[1-100/1]-35.100.12PZ	100	125	1 ～ 100	S	1個	-( - )	12日目～
35.100.150-[1-100/1]-35.100.12PZ	100	150	1 ～ 100	S	1個	-( - )	12日目～
35.100.200-[1-100/1]-35.100.12PZ	100	200	1 ～ 100	S	1個	-( - )	12日目～
35.100.250-[1-100/1]-35.100.12PZ	100	250	1 ～ 100	S	1個	-( - )	12日目～
35.100.300-[1-100/1]-35.100.12PZ	100	300	1 ～ 100	S	1個	-( - )	12日目～
35.125.75-[1-100/1]-35.125.12PZ	125	75	1 ～ 100	T	1個	-( - )	12日目～
35.125.100-[1-100/1]-35.125.12PZ	125	100	1 ～ 100	T	1個	-( - )	12日目～
35.125.125-[1-100/1]-35.125.12PZ	125	125	1 ～ 100	T	1個	-( - )	12日目～
35.125.150-[1-100/1]-35.125.12PZ	125	150	1 ～ 100	T	1個	-( - )	12日目～
35.125.200-[1-100/1]-35.125.12PZ	125	200	1 ～ 100	T	1個	-( - )	12日目～
35.125.250-[1-100/1]-35.125.12PZ	125	250	1 ～ 100	T	1個	-( - )	12日目～
35.125.300-[1-100/1]-35.125.12PZ	125	300	1 ～ 100	T	1個	-( - )	12日目～
35.150.75-[1-100/1]-35.150.12PZ	150	75	1 ～ 100	U	1個	-( - )	12日目～
35.150.100-[1-100/1]-35.150.12PZ	150	100	1 ～ 100	U	1個	-( - )	12日目～
35.150.125-[1-100/1]-35.150.12PZ	150	125	1 ～ 100	U	1個	-( - )	12日目～
35.150.150-[1-100/1]-35.150.12PZ	150	150	1 ～ 100	U	1個	-( - )	12日目～
35.150.200-[1-100/1]-35.150.12PZ	150	200	1 ～ 100	U	1個	-( - )	12日目～
35.150.250-[1-100/1]-35.150.12PZ	150	250	1 ～ 100	U	1個	-( - )	12日目～
35.150.300-[1-100/1]-35.150.12PZ	150	300	1 ～ 100	U	1個	-( - )	12日目～
35.175.75-[1-100/1]-35.175.12PZ	175	75	1 ～ 100	V	1個	-( - )	12日目～
35.175.100-[1-100/1]-35.175.12PZ	175	100	1 ～ 100	V	1個	-( - )	12日目～
35.175.125-[1-100/1]-35.175.12PZ	175	125	1 ～ 100	V	1個	-( - )	12日目～
35.175.150-[1-100/1]-35.175.12PZ	175	150	1 ～ 100	V	1個	-( - )	12日目～
35.175.200-[1-100/1]-35.175.12PZ	175	200	1 ～ 100	V	1個	-( - )	12日目～
35.175.250-[1-100/1]-35.175.12PZ	175	250	1 ～ 100	V	1個	-( - )	12日目～
35.175.300-[1-100/1]-35.175.12PZ	175	300	1 ～ 100	V	1個	-( - )	12日目～
35.200.75-[1-100/1]-35.200.12PZ	200	75	1 ～ 100	W	1個	-( - )	12日目～
35.200.100-[1-100/1]-35.200.12PZ	200	100	1 ～ 100	W	1個	-( - )	12日目～
35.200.125-[1-100/1]-35.200.12PZ	200	125	1 ～ 100	W	1個	-( - )	12日目～
35.200.150-[1-100/1]-35.200.12PZ	200	150	1 ～ 100	W	1個	-( - )	12日目～
35.200.200-[1-100/1]-35.200.12PZ	200	200	1 ～ 100	W	1個	-( - )	12日目～
35.200.250-[1-100/1]-35.200.12PZ	200	250	1 ～ 100	W	1個	-( - )	12日目～
35.200.300-[1-100/1]-35.200.12PZ	200	300	1 ～ 100	W	1個	-( - )	12日目～
35.250.75-[1-100/1]-35.250.12PZ	250	75	1 ～ 100	X	1個	-( - )	12日目～
35.250.100-[1-100/1]-35.250.12PZ	250	100	1 ～ 100	X	1個	-( - )	12日目～
35.250.125-[1-100/1]-35.250.12PZ	250	125	1 ～ 100	X	1個	-( - )	12日目～
35.250.150-[1-100/1]-35.250.12PZ	250	150	1 ～ 100	X	1個	-( - )	12日目～
35.250.200-[1-100/1]-35.250.12PZ	250	200	1 ～ 100	X	1個	-( - )	12日目～
35.250.250-[1-100/1]-35.250.12PZ	250	250	1 ～ 100	X	1個	-( - )	12日目～
35.250.300-[1-100/1]-35.250.12PZ	250	300	1 ～ 100	X	1個	-( - )	12日目～

詳細情報

基本情報

基本情報

収納物最大直径32mmのケーブルキャリアです。本体材質ナイロン6。1リンク単位でリンク数を指定頂けます。中国最大手のケーブルキャリアメーカーであるウェイヤー社は、中国政府より優秀メーカー賞を受賞し、国内トップ10の地位を築いています。リンク数指定や付属パーツなど拡張性に優れた商品が魅力です。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
