WEYER（ウェイヤー）

WEYER（ウェイヤー）

ケーブルキャリア－一般FA用シリーズ・収納物最大直径56MM－

ケーブルキャリア－一般FA用シリーズ・収納物最大直径56MM－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商...

詳細情報を確認する

  • 種類：
    角形タイプ
  • カバー種類：
    標準
  • 内側高さ(mm)：
    60
  • キャリア内部分割数：
    なし
  • 特性：
    標準
  • 最大ケーブル外径(φ)：
    56
  • 使用速度(m/s)：
    5
  • ピッチ(mm)：
    91
  • ケーブル挿入面：
    両面開ける
  • ケーブル挿入種類：
    スナップ(開閉)
  • 運動の種類：
    2次元運動
  • 使用温度範囲(℃)：
    -40::+130
  • キャリア材質：
    PA6(ナイロン6)

型番

未確定64件の候補があります。

Loading...

商品情報

外形図

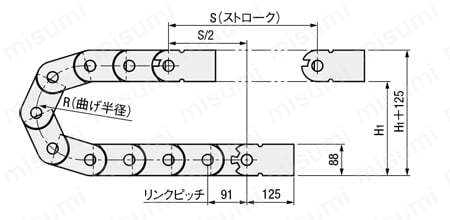

ケーブルキャリア－一般FA用シリーズ・収納物最大直径56MM－ 外形図01

キャリアの長さL＝S/2+πR+K（取付余裕値）
K=Q+（2～3）91
（*）Qは固定端がストロークの中央から離れる距離です。

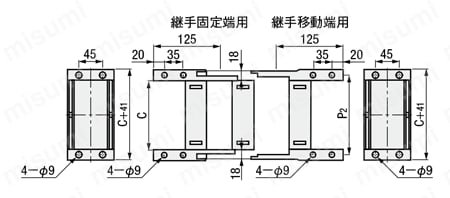

ケーブルキャリア－一般FA用シリーズ・収納物最大直径56MM－ 外形図02

取付関係図

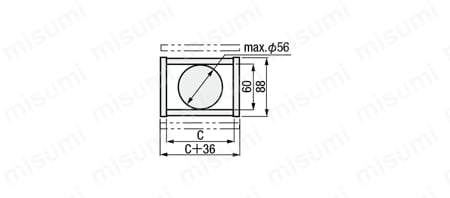

ケーブルキャリア－一般FA用シリーズ・収納物最大直径56MM－ 外形図03

断面図

製品仕様

  • 材質：PA6（ナイロン6）
  • 金具は始端と終端に1個ずつ付属します。

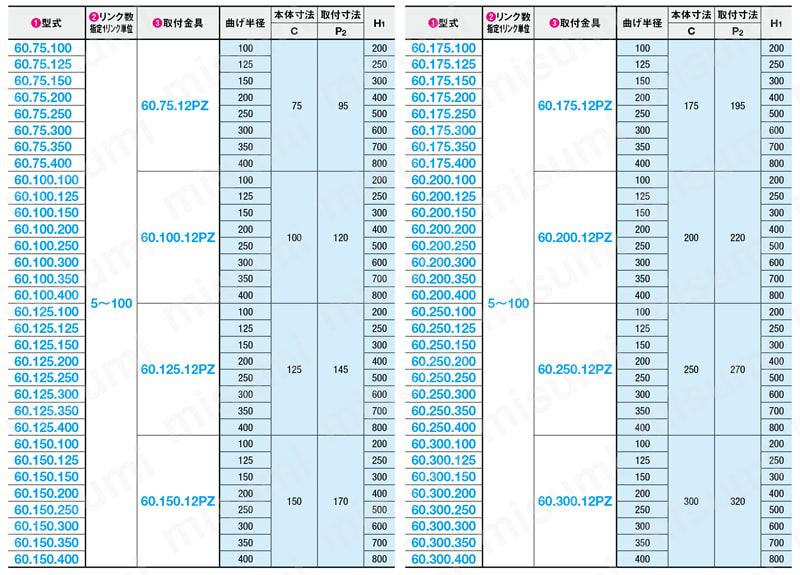

規格表

ケーブルキャリア－一般FA用シリーズ・収納物最大直径56MM－ 規格表01

選定サポート情報

ケーブルキャリア注文例

    選定手順1～3より型式・数値を選択の上、ご注文ください。
    ケーブルキャリア－一般FA用シリーズ・収納物最大直径56MM－ 注文例01

    型番リスト

    表示件数:
    1. 1
    2. 2
    3. 次へ
    型番
    本体寸法 Ｃ(mm)
    屈曲半径 R(mm)
    リンク数
    付属品
    最小発注数量
    通常単価(税別)(税込単価)
    • 価格の安い順
    • 価格の高い順
    • 解除
    通常
    出荷日
    • 早い順
    • 遅い順
    • 解除
    75
    100
    1 ～ 100
    II

    1個

    -( - )

    12日目～

    75
    125
    1 ～ 100
    II

    1個

    -( - )

    12日目～

    75
    150
    1 ～ 100
    II

    1個

    -( - )

    12日目～

    75
    200
    1 ～ 100
    II

    1個

    -( - )

    12日目～

    75
    250
    1 ～ 100
    II

    1個

    -( - )

    12日目～

    75
    300
    1 ～ 100
    II

    1個

    -( - )

    12日目～

    75
    350
    1 ～ 100
    II

    1個

    -( - )

    12日目～

    75
    400
    1 ～ 100
    II

    1個

    -( - )

    12日目～

    100
    100
    1 ～ 100
    JJ

    1個

    -( - )

    12日目～

    100
    125
    1 ～ 100
    JJ

    1個

    -( - )

    12日目～

    100
    150
    1 ～ 100
    JJ

    1個

    -( - )

    12日目～

    100
    200
    1 ～ 100
    JJ

    1個

    -( - )

    12日目～

    100
    250
    1 ～ 100
    JJ

    1個

    -( - )

    12日目～

    100
    300
    1 ～ 100
    JJ

    1個

    -( - )

    12日目～

    100
    350
    1 ～ 100
    JJ

    1個

    -( - )

    12日目～

    100
    400
    1 ～ 100
    JJ

    1個

    -( - )

    12日目～

    125
    100
    1 ～ 100
    KK

    1個

    -( - )

    12日目～

    125
    125
    1 ～ 100
    KK

    1個

    -( - )

    12日目～

    125
    150
    1 ～ 100
    KK

    1個

    -( - )

    12日目～

    125
    200
    1 ～ 100
    KK

    1個

    -( - )

    12日目～

    125
    250
    1 ～ 100
    KK

    1個

    -( - )

    12日目～

    125
    300
    1 ～ 100
    KK

    1個

    -( - )

    12日目～

    125
    350
    1 ～ 100
    KK

    1個

    -( - )

    12日目～

    125
    400
    1 ～ 100
    KK

    1個

    -( - )

    12日目～

    150
    100
    1 ～ 100
    LL

    1個

    -( - )

    12日目～

    150
    125
    1 ～ 100
    LL

    1個

    -( - )

    12日目～

    150
    150
    1 ～ 100
    LL

    1個

    -( - )

    12日目～

    150
    200
    1 ～ 100
    LL

    1個

    -( - )

    12日目～

    150
    250
    1 ～ 100
    LL

    1個

    -( - )

    12日目～

    150
    300
    1 ～ 100
    LL

    1個

    -( - )

    12日目～

    150
    350
    1 ～ 100
    LL

    1個

    -( - )

    12日目～

    150
    400
    1 ～ 100
    LL

    1個

    -( - )

    12日目～

    175
    100
    1 ～ 100
    MM

    1個

    -( - )

    12日目～

    175
    125
    1 ～ 100
    MM

    1個

    -( - )

    12日目～

    175
    150
    1 ～ 100
    MM

    1個

    -( - )

    12日目～

    175
    200
    1 ～ 100
    MM

    1個

    -( - )

    12日目～

    175
    250
    1 ～ 100
    MM

    1個

    -( - )

    12日目～

    175
    300
    1 ～ 100
    MM

    1個

    -( - )

    12日目～

    175
    350
    1 ～ 100
    MM

    1個

    -( - )

    12日目～

    175
    400
    1 ～ 100
    MM

    1個

    -( - )

    12日目～

    200
    100
    1 ～ 100
    NN

    1個

    -( - )

    12日目～

    200
    125
    1 ～ 100
    NN

    1個

    -( - )

    12日目～

    200
    150
    1 ～ 100
    NN

    1個

    -( - )

    12日目～

    200
    200
    1 ～ 100
    NN

    1個

    -( - )

    12日目～

    200
    250
    1 ～ 100
    NN

    1個

    -( - )

    12日目～

    200
    300
    1 ～ 100
    NN

    1個

    -( - )

    12日目～

    200
    350
    1 ～ 100
    NN

    1個

    -( - )

    12日目～

    200
    400
    1 ～ 100
    NN

    1個

    -( - )

    12日目～

    250
    100
    1 ～ 100
    OO

    1個

    -( - )

    12日目～

    250
    125
    1 ～ 100
    OO

    1個

    -( - )

    12日目～

    250
    150
    1 ～ 100
    OO

    1個

    -( - )

    12日目～

    250
    200
    1 ～ 100
    OO

    1個

    -( - )

    12日目～

    250
    250
    1 ～ 100
    OO

    1個

    -( - )

    12日目～

    250
    300
    1 ～ 100
    OO

    1個

    -( - )

    12日目～

    250
    350
    1 ～ 100
    OO

    1個

    -( - )

    12日目～

    250
    400
    1 ～ 100
    OO

    1個

    -( - )

    12日目～

    300
    100
    1 ～ 100
    PP

    1個

    -( - )

    12日目～

    300
    125
    1 ～ 100
    PP

    1個

    -( - )

    12日目～

    300
    150
    1 ～ 100
    PP

    1個

    -( - )

    12日目～

    300
    200
    1 ～ 100
    PP

    1個

    -( - )

    12日目～

    1. 1
    2. 2
    3. 次へ

    Loading...

    詳細情報

    基本情報

    ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。中国最大手のケーブルキャリアメーカーであるウェイヤー社は、中国政府より優秀メーカー賞を受賞し、国内トップ10の地位を築いています。リンク数指定や付属パーツなど拡張性に優れた商品が魅力です。

    カタログ


    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
