WOOJIN（ウージン）

WOOJIN（ウージン）

ヒンジ －ダブルヒンジタイプ－

ヒンジ －ダブルヒンジタイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
5,591円 ～ 6,159円
税込価格
6,150円 ～ 6,775円

ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商...

詳細情報を確認する

  • 幅（範囲選択）(mm)：
    26～76.1
  • チェーン仕様：
    通常品
  • リンク：
    固定
  • 標準長さ(m)：
    1.02
  • プレート材質：
    アセタール樹脂
  • 栓材質：
    ステンレス

型番

未確定2件の候補があります。

Loading...

商品情報

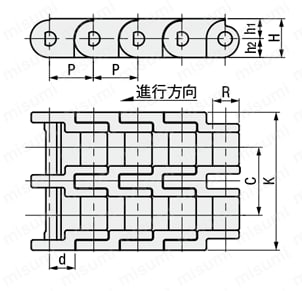

外形図

ヒンジ －ダブルヒンジタイプ－ 外形図01

製品仕様

  • 使用温度：常温10～40℃
  • 本体材質：ポリアセタール樹脂
  • 栓材質：ステンレス

ヒンジ －ダブルヒンジタイプ－ 仕様01

トップビュー

ヒンジ －ダブルヒンジタイプ－ 仕様02

ボトムビュー

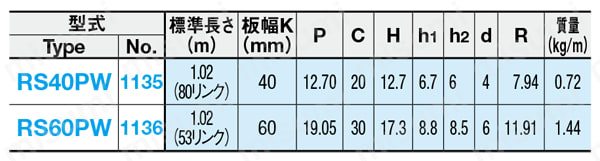

規格表

ヒンジ －ダブルヒンジタイプ－ 規格表01

選定サポート情報

ヒンジ注文例

  • 型式：RS40PW-1135

型番リスト

表示件数:
  1. 1
型番
板幅 K(mm)
リンク数
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
40
80

1個

5,591円( 6,150円 )

9日目～

60
53

1個

6,159円( 6,775円 )

9日目～

  1. 1

Loading...

詳細情報

基本情報

ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。1979年の設立以降、主に産業用プラスチックチェーンを製造、販売しています。韓国から世界へ、高品質でバリエーションに優れた商品を展開しています。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
