EASUN（イーサン）

EASUN（イーサン）

型番：EPLH10-02
ワンタッチ継手 45°エルボ ﾜﾝﾀｯﾁﾂｷﾞﾃ

ワンタッチ継手 45°エルボ EPLH10-02

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
  • 当日出荷可能
評価 3.0平均満足度3.0 この商品のレビューをみる（1件）
通常単価(税別)
368円
税込単価
405円

ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商...

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

型番

EPLH10-02 解除

Loading...

EPLH10-02 の仕様・寸法情報

商品情報

外形図

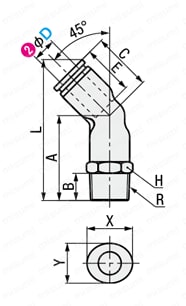

ワンタッチ継手 45°エルボ 外形図

製品仕様

仕様（参考値）

使用流体空気、真空
使用圧力範囲0～1.0MPa
負圧-100KPa
耐圧1.5MPa
使用温度範囲0～+60℃
適用チューブナイロンおよびポリウレタンチューブ
材質黄銅／PBT

規格表

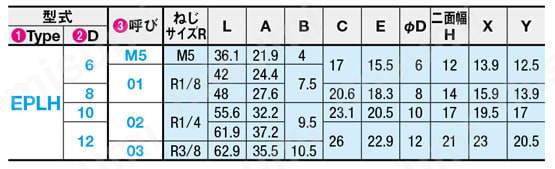

ワンタッチ継手 45°エルボ 規格表

型番リスト

表示件数:
  1. 1
型番
適用チューブ外径1(φ)
管接続ネジ
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

EPLH10-02

10
R1/4

1個

368円( 405円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。1986年創立の空圧機器部品中国メーカーです。1998年にISO9001を取得し、品質への取り組みが評価されています。ミスミVONAでは継手やサイレンサなどを巾広く展開します。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ



Loading...

類似品

類似品をすべて見る

前へ 次へ

閉じる

EPLH10-02で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

ワンタッチ継手 45°エルボの型番EPLH10-02のページです。
型番EPLH10-02に関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

ワンタッチ継手 45°エルボ

ワンタッチ継手 45°エルボ

    プッシュワンEシリーズ 45°エルボ

    プッシュワンEシリーズ 45°エルボ

      プッシュワン（R）Aシリーズ 45°エルボ

      プッシュワン（R）Aシリーズ 45°エルボ

        クイック継手ミニタイプ TLVシリーズ 45°エルボ

        クイック継手ミニタイプ TLVシリーズ 45°エルボ

          ジュンロンワンタッチ継手Wシリーズ (スポット溶接機器配管用) 45°エルボ

          ジュンロンワンタッチ継手Wシリーズ (スポット溶接機器配管用) 45°エルボ

            ニュージョイント GWL -45シリーズ

            ニュージョイント GWL -45シリーズ

              ミニチュアワンタッチ継手　エルボ

              ミニチュアワンタッチ継手　エルボ

                耐熱ワンタッチ継手 エルボ

                耐熱ワンタッチ継手 エルボ

                  耐腐蝕用 SUS316継手 エルボ

                  耐腐蝕用 SUS316継手 エルボ

                    高耐熱ワンタッチ継手 エルボ

                    高耐熱ワンタッチ継手 エルボ

                      一般配管用 チューブフィッティング エルボ

                      一般配管用 チューブフィッティング エルボ

                        難燃性 FRワンタッチ管継手 KR-W2シリーズ 45°エルボユニオン KRK-W2

                        難燃性 FRワンタッチ管継手 KR-W2シリーズ 45°エルボユニオン KRK-W2

                          ワンタッチ継手　４５°エルボ

                          ワンタッチ継手　４５°エルボ
                            メーカー EASUN（イーサン） ニッタ ニッタ コガネイ 潤工社 ＣＫＤ ミスミ ミスミ 日本ピスコ ミスミ 日本ピスコ SMC ミスミ
                            通常価格 116円～ 212円～ 286円～ 2,876円～ 356円～ 220円～ 240円～ 530円～ 2,190円～ 570円～ 197円～ 298円～ 160円～
                            通常出荷日 在庫品1日目   当日出荷可能 3日目   3日目～   在庫品1日目～   当日出荷可能 5日目～   在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能
                            本体材質 標準(PBT) 難燃性PBT樹脂 難燃性PBT樹脂 標準(PBT) 難燃性樹脂PBT Ul94 V-0適合 難燃性樹脂(UL94 V-0相当) PBT(ポリブチレンテレフタレート) 黄銅・無電解ニッケルメッキ SUS316 黄銅・無電解ニッケルメッキ PBT 難燃性PBT(Ul94 V-0相当) PBT(ポリブチレンテレフタレート)
                            ねじ部材質 標準(黄銅) 黄銅 黄銅 標準(黄銅) 黄銅 黄銅(無電解ニッケルメッキ) 黄銅(無電解ニッケルメッキ) 黄銅(無電解ニッケルメッキ) SUS316 黄銅(無電解ニッケルメッキ) 黄銅 黄銅 C3604(黄銅)
                            シール材材質 標準(NBR) 特殊NBR 特殊NBR 標準(NBR) 耐水NBR - 二トリルゴム 二トリルゴム - フッ素ゴム - NBR 二トリルゴム
                            周囲温度(℃) 0::60 - - 0::60 0::+60 -10::60 0::60 - -15::120 - 0::60 - 0::60
                            使用流体 空気 水 / 空気 水 / 空気 空気 水 / 空気 空気 空気 水 / 空気 水 / 空気 / 薬品・溶剤 / 混合ガス 水 / 空気 水 / 空気 水 / 空気 空気

                            ワンタッチ継手 45°エルボのレビュー

                            評価 3.0 平均満足度：3.0 1件のレビュー
                            1. 星５
                              0%
                            2. 星４
                              0%
                            3. 星３
                              100%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            エアー吹きの接続
                            評価 3.0満足度：3.02022/07/06
                            安価なので使う数も少なかったため購入
                            問題なく使えますがM5のシールがワッシャではなくOリング
                            そのためボディーが一回り大きくなっています
                            既存の物と入れ替えるときには注意

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            1件全て見る

                            この商品のバリエーション

                            型番
                            EPLH6-01
                            EPLH6-M5
                            EPLH8-01
                            型番通常単価(税別)(税込単価)最小発注数量スライド値引通常
                            出荷日                            		適用チューブ外径1
                            (φ)                             		管接続ネジ

                            116円

                            ( 128円 )                            		1個 あり

                            在庫品1日目

                            当日出荷可能

                            		6R1/8

                            116円

                            ( 128円 )                            		1個 あり

                            在庫品1日目

                            当日出荷可能

                            		6M5

                            150円

                            ( 165円 )                            		1個 あり

                            在庫品1日目

                            当日出荷可能

                            		8R1/8
