EASUN（イーサン）

EASUN（イーサン）

ワンタッチ継手－メイルエルボ－

ワンタッチ継手－メイルエルボ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
81円 ～ 416円  特別価格
税込価格
89円 ～ 458円  特別価格

ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商...

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

型番

未確定12件の候補があります。

Loading...

商品情報

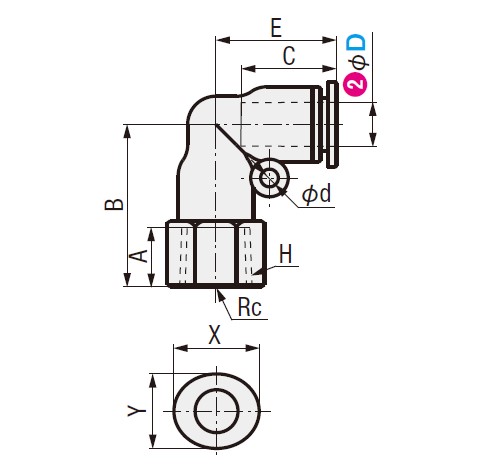

外形図

ワンタッチ継手－メイルエルボ－ 外形図

製品仕様

仕様（参考値）

使用流体空気、真空
使用圧力範囲0～1.0MPa
負圧-100KPa
耐圧1.5MPa
使用温度範囲0～+60℃
適用チューブナイロンおよびポリウレタンチューブ
材質黄銅／PBT

規格表

型式③呼びねじ
サイズRc		φDABCE二面幅
H		XY
①Type②D
EPLF401Rc1/8482314.917.51411.910.5
02Rc1/4112617
601Rc1/86824.415.418.71413.912.5
02Rc1/41127.417
801Rc1/88827.317.822.51415.913.9
02Rc1/41130.317
03Rc3/8123221
1002Rc1/4101134.320.527.21719.517
1203Rc3/812123822.929.3212320.5

型番リスト

表示件数:
  1. 1
型番
適用チューブ外径1(φ)
管接続ネジ
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
4
Rc1/8

1個

115円

69円

( 76円 )

在庫品1日目

当日出荷可能

4
Rc1/4

1個

136円

81円

( 89円 )

在庫品1日目

当日出荷可能

6
Rc1/8

1個

133円

79円

( 87円 )

在庫品1日目

当日出荷可能

6
Rc1/4

1個

166円( 183円 )

在庫品1日目

当日出荷可能

6
M5

1個

81円( 89円 )

在庫品1日目

当日出荷可能

8
Rc1/4

1個

155円

62円

( 68円 )

在庫品1日目

当日出荷可能

8
Rc3/8

1個

284円

156円

( 172円 )

在庫品1日目

当日出荷可能

10
Rc1/8

1個

179円

107円

( 118円 )

在庫品1日目

当日出荷可能

10
Rc1/4

1個

306円

91円

( 100円 )

在庫品1日目

当日出荷可能

10
Rc3/8

1個

299円( 329円 )

在庫品1日目

当日出荷可能

12
Rc1/4

1個

416円

249円

( 274円 )

在庫品1日目

当日出荷可能

12
Rc3/8

1個

279円

83円

( 91円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。1986年創立の空圧機器部品中国メーカーです。1998年にISO9001を取得し、品質への取り組みが評価されています。ミスミVONAでは継手やサイレンサなどを巾広く展開します。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
