EASUN（イーサン）

EASUN（イーサン）

ワンタッチ継手 メイルコネクタ

ワンタッチ継手 メイルコネクタ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • EPC□－M□Ｃ
  • EPC□－M□Ｃ
  • SALE 2025/03/31まで
  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
114円 ～ 152円  特別価格
税込価格
125円 ～ 167円  特別価格

ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商...

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

型番

未確定4件の候補があります。

Loading...

商品情報

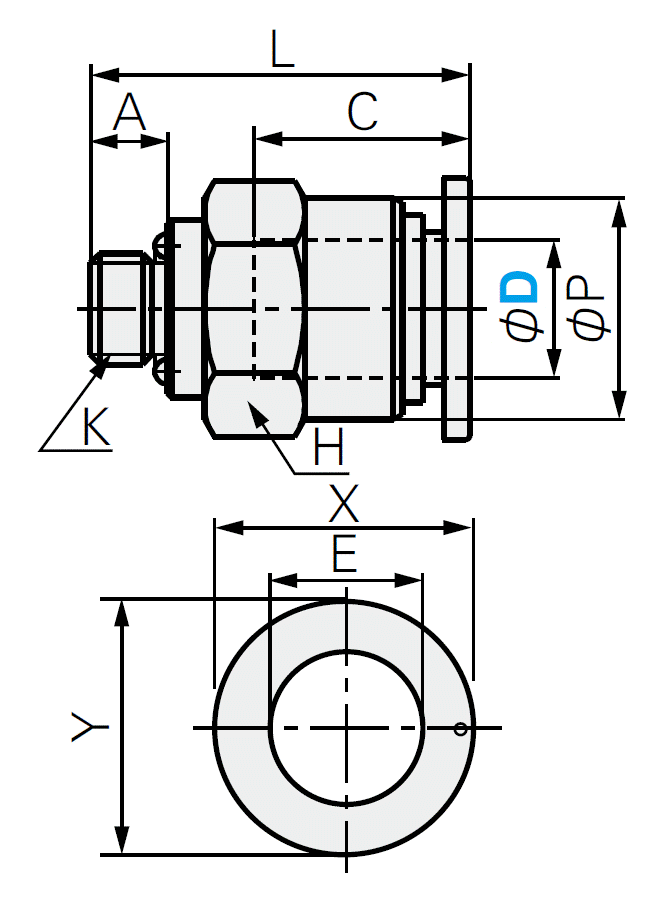

外形図

ワンタッチ継手 メイルコネクタ 外形図

製品仕様

使用流体空気、真空
使用圧力範囲0～1.0MPa
負圧-100kPa
耐圧1.5MPa
使用温度範囲0～60℃
適用チューブナイロンおよびポリウレタンチューブ

規格表

型式呼びＫ
M(並目)×ﾋﾟｯﾁ		ＡＬＰＣ二面幅
Ｈ		ＥＸＹ[M]本体材質
(黄銅)		［M］パッキン
材質		[S]表面処理[M]リング部材質
TypeD
EPC3M3CM3×0.53.015.05.58.35.53.07.06.0C3604NBR　ニッケルメッキ　POM
　(ポリアセタール樹脂)　
(黒）
M5CM5×0.83.515.68.0
　4　　M3C　M3×0.5　3.0　　17.0　　8.0　　9.6　　5.5　　3.8　　9.7　　7.7　
M5CM5×0.83.58.0
6M5CM5×0.83.517.610.010.28.04.011.89.8HPB58-3
01CR1/88.020.810.0―
[ ! ]　Ｍねじにはパッキンが付属します。
　　　R1/8はテーパーねじのためパッキンは付属しません。

型番リスト

表示件数:
  1. 1
型番
適用チューブ外径1(φ)
管接続ネジ
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
3
M3

1個

116円

81円

( 89円 )

在庫品1日目

当日出荷可能

4
M3

1個

114円( 125円 )

在庫品1日目

当日出荷可能

4
M5

1個

130円( 143円 )

在庫品1日目

当日出荷可能

6
R1/8

1個

152円

106円

( 117円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。1986年創立の空圧機器部品中国メーカーです。1998年にISO9001を取得し、品質への取り組みが評価されています。ミスミVONAでは継手やサイレンサなどを巾広く展開します。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
