GOOD HAND CLAMP（グッドハンドクランプ）

GOOD HAND CLAMP（グッドハンドクランプ）

トグルクランプ－立型－U型アーム－フランジベース－先端ボルトスライド調整－締圧力500N

トグルクランプ－立型－U型アーム－フランジベース－先端ボルトスライド調整－締圧力500N

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（2件） この商品のFAQをみる(1件)
通常単価(税別)
976円
税込単価
1,074円

フランジベースの下面押さえトグルクランプ。【特長】・ハンドル立型のトグルクラン...

詳細情報を確認する

(i)ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

型番

GH-101-ASS 解除

Loading...

指定中 の仕様・寸法情報

商品情報

製品仕様

トグルクランプ ハンドル立型 U型アーム（フランジベース）GH-101-A・GH-101-ASS:関連画像
GH-101-A

M材質 : SS400
S表面処理 : ユニクロメッキ
締圧力（N） : 500
先端ボトル型式 : GH-FC-10138-LP
先端ボトル材質 : NBRゴム
アーム開閉角度 : 100°
ハンドル開閉角度 : 56°
アーム : U型
ベース : フランジベース
持ち手 : ストレートハンドル
質量 : 60g

GH-101-ASS

M材質 : ステンレス
締圧力（N） : 500
先端ボトル型式 : GH-SA-101114-SS
先端ボトル材質 : ステンレス
アーム開閉角度 : 100°
ハンドル開閉角度 : 56°
アーム : U型
ベース : フランジベース
持ち手 : ストレートハンドル
質量 : 60g

トグルクランプ ハンドル立型 U型アーム（フランジベース）GH-101-A・GH-101-ASS:関連画像

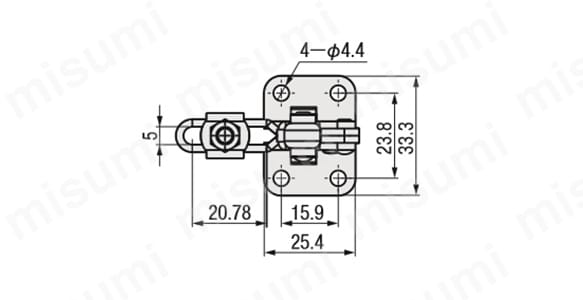

寸法図A

トグルクランプ ハンドル立型 U型アーム（フランジベース）GH-101-A・GH-101-ASS:関連画像

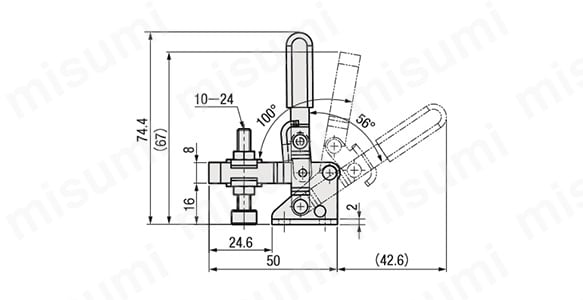

寸法図B

型番リスト

表示件数:
  1. 1
型番
本体材質
クランプ部材質
クランプ部材質（詳細）
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

GH-101-ASS

ステンレス
ステンレス
-

1個

976円( 1,074円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

フランジベースの下面押さえトグルクランプ。
【特長】
・ハンドル立型のトグルクランプ。
・小型ながらもトグルクランプの特性を活かし、500Nの力で固定可能。
【用途】
・通常の作業用の固定のほか、電子装置やデバイスの軽圧入にも利用可能。
・木工やDIYでも活用可能。

(i)ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ



類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

閉じる

GH-101-ASSで型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

トグルクランプ－立型－U型アーム－フランジベース－先端ボルトスライド調整－締圧力500Nの型番GH-101-ASSのページです。
型番GH-101-ASSに関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

トグルクランプ－立型－U型アーム－フランジベース－先端ボルトスライド調整－締圧力500N

トグルクランプ－立型－U型アーム－フランジベース－先端ボルトスライド調整－締圧力500N

    トグルクランプ－立型－U型アーム－フランジベース－先端ボルトスライド調整－締圧力2270N

    トグルクランプ－立型－U型アーム－フランジベース－先端ボルトスライド調整－締圧力2270N

      トグルクランプ－立型－U型アーム－フランジベース－先端ボルトスライド調整－締圧力910N

      トグルクランプ－立型－U型アーム－フランジベース－先端ボルトスライド調整－締圧力910N

        トグルクランプ－立型－U型アーム－フランジベース－先端ボルトスライド調整－締圧力3400N

        トグルクランプ－立型－U型アーム－フランジベース－先端ボルトスライド調整－締圧力3400N

          トグルクランプ－水平型－U型アーム－フランジベース－先端ボルトスライド調整－締圧力1500N

          トグルクランプ－水平型－U型アーム－フランジベース－先端ボルトスライド調整－締圧力1500N

            トグルクランプ－水平型－U型アーム－フランジベース－先端ボルトスライド調整－締圧力750N

            トグルクランプ－水平型－U型アーム－フランジベース－先端ボルトスライド調整－締圧力750N

              トグルクランプ－横型－フランジベース－先端ボルトスライド調整－締圧力2270N

              トグルクランプ－横型－フランジベース－先端ボルトスライド調整－締圧力2270N

                トグルクランプ－横型－フランジベース－先端ボルトスライド調整－締圧力882N

                トグルクランプ－横型－フランジベース－先端ボルトスライド調整－締圧力882N

                  トグルクランプ－横型－フランジベース－先端ボルトスライド調整－締圧力294N

                  トグルクランプ－横型－フランジベース－先端ボルトスライド調整－締圧力294N

                    トグルクランプ－横型－フランジベース－先端ボルトスライド調整－締圧力900N

                    トグルクランプ－横型－フランジベース－先端ボルトスライド調整－締圧力900N

                      トグルクランプ－横型－フランジベース－先端ボルトスライド調整－締圧力400N

                      トグルクランプ－横型－フランジベース－先端ボルトスライド調整－締圧力400N

                        トグルクランプ－水平型－先端スリット－フランジベース－先端ボルトスライド調整－締圧力2500N

                        トグルクランプ－水平型－先端スリット－フランジベース－先端ボルトスライド調整－締圧力2500N

                          トグルクランプ－横型－フランジベース－先端ボルトスライド調整－締圧力2450N

                          トグルクランプ－横型－フランジベース－先端ボルトスライド調整－締圧力2450N
                            メーカー GOOD HAND CLAMP（グッドハンドクランプ） GOOD HAND CLAMP（グッドハンドクランプ） GOOD HAND CLAMP（グッドハンドクランプ） GOOD HAND CLAMP（グッドハンドクランプ） GOOD HAND CLAMP（グッドハンドクランプ） GOOD HAND CLAMP（グッドハンドクランプ） ミスミ ミスミ ミスミ ミスミ ミスミ GOOD HAND CLAMP（グッドハンドクランプ） ミスミ
                            通常価格 976円 829円～ 655円～ 1,310円～ 1,061円～ 907円～ 950円 810円～ 780円 840円 680円 958円 930円～
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            種類 下面押さえ・ハンドル立型 下面押さえ・ハンドル立型 下面押さえ・ハンドル立型 下面押さえ・ハンドル立型 下面押さえ・ハンドル横型 下面押さえ・ハンドル横型 下面押さえ・ハンドル横型 下面押さえ・ハンドル横型 下面押さえ・ハンドル横型 下面押さえ・ハンドル横型 下面押さえ・ハンドル横型 下面押さえ・ハンドル横型 下面押さえ・ハンドル横型
                            装着方法 フランジベース フランジベース フランジベース フランジベース フランジベース フランジベース フランジベース フランジベース フランジベース フランジベース フランジベース フランジベース フランジベース
                            クランプボルトサイズ No.10 5/16 1/4 3/8 M6 M5 M8 M6 M4 M6 M5 M6 M6
                            締圧力 (MAX)(N) 500 2270 910 3400 1500 750 2270 882 294 900 400 2500 2450
                            先端ボルト位置調節 スライド調整 スライド調整 スライド調整 スライド調整 スライド調整 スライド調整 - - - - - スライド調整 -

                            トグルクランプ－立型－U型アーム－フランジベース－先端ボルトスライド調整－締圧力500Nのレビュー

                            評価 4.0 平均満足度：4.0 2件のレビュー
                            1. 星５
                              0%
                            2. 星４
                              100%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            ワーククランプ
                            評価 4.0満足度：4.02019/04/26
                            治具部品として使用し、問題なく使用しています。
                            納期が早くて助かります。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            基板検査治具
                            評価 4.0満足度：4.02018/09/06
                            コンタクトプローブを基板のパターンに接触させるのに使います。
                            小型で安価で問題なく使用できています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            2件全て見る

                            よくあるご質問（FAQ）

                            Q 締圧力（N）とは何ですか？
                            A
                            ロック時にワークを保持できる力の最大値のことです。
