エリアセンサ BWシリーズ

エリアセンサ BWシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
  • 一部当日出荷可能
評価 3.5平均満足度3.5 この商品のレビューをみる(2件)
通常価格(税別)
25,700円 ~ 188,999円  特別価格
税込価格
28,270円 ~ 207,899円  特別価格

【特長】・7mの長距離検出を実現。・多様な製品群「22種類」(光軸ピッチ:20...

詳細情報を確認する

  • 種類:
    エリアセンサ
  • 検出方式:
    透過
  • 検出距離【区分】:
    ~10000
  • アンプ 種類:
    内蔵型
  • 検出対象:
    不透明体
  • 光軸の配置種類:
    投光・受光部別体
  • 使用光源の種類:
    多列
  • 使用光源の色:
    赤外線
  • 使用環境:
    標準
  • 使用温度範囲(℃):
    -10~55
  • 使用湿度範囲(%):
    35~85
  • 保護構造:
    IP65
  • ヘッド形状:
  • ヘッド材質:
    アルミ
  • 電源種類:
    DC電源
  • 動作モード:
    ライトON
  • 検出距離詳細(mm):
    100~7000

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

型番

未確定26件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

構成部品数量
エリアセンサ本体投光器1
受光器1
ブラケットA4
ブラケットB4
固定用ボルト8
取扱説明書1

[ ! ]接続ケーブル M12コネクタケーブル: CID4-□T(R) は別売です。
     下記「接続ケーブル(別売)」表をご参照ください。


■ 光軸ピッチA,端面ピッチB 20 mm
型番製品長さ
(L)mm
光軸数検出幅
mm
BW20-08(P)1608140
BW20-12(P)24012220
BW20-16(P)32016300
BW20-20(P)40020380
BW20-24(P)48024460
BW20-28(P)56028540
BW20-32(P)64032620
BW20-36(P)72036700
BW20-40(P)80040780
BW20-44(P)88044860
BW20-48(P)96048940
■ 光軸ピッチA,端面ピッチB 40 mm
型番製品長さ
(L)mm
光軸数検出幅
mm
BW40-04(P)1604120
BW40-06(P)2406200
BW40-08(P)3208280
BW40-10(P)40010360
BW40-12(P)48012440
BW40-14(P)56014520
BW40-16(P)64016600
BW40-18(P)72018680
BW40-20(P)80020760
BW40-22(P)88022840
BW40-24(P)96024920

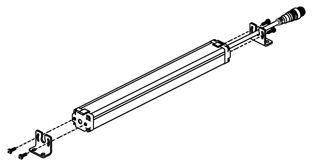

■ ブラケットA
■ ブラケットB

※ブラケットA,Bとも付属します。

■ 接続ケーブル(別売)

外観被覆色ケーブル長型番電源コネクタ1コネクタ2線径ピンアサイン
黒色
投光器用
(T)
3mCID4-3TDCM12 4P
ソケット(メス)
4ピン
4芯
バラ
AWG22
(0.08mm×30本)
絶縁外径φ1.25mm

5mCID4-5T ピンNo,-ケーブル色
7mCID4-7T1茶色
10mCID4-10T2白色
灰色
受光器用
(R)
3mCID4-3R3青色
5mCID4-5R4黒色
7mCID4-7R
10mCID4-10R

[ ! ]接続ケーブル、M12コネクタケーブル: CID4-□T(R) は別売です。
     商品情報が未掲載ですが上記型番を「型番見積/注文」画面にて直接入力しご注文ください。

製品仕様

モデル名BW20-□(P)BW40-□(P)
検出方式透過型
使用光源赤外 LED (850 nm 変調光)
検出距離0.1 ~ 7.0 m
検出体不透明体
最小検出体≧ φ 30 mm≧ φ 50 mm
光軸数8 ~ 484 ~ 24
検出幅140 ~ 940 mm120 ~ 920 mm
光軸ピッチ20 mm40 mm
応答時間≦ 10 ms
動作モードLight ON
機能投光停止機能(外部診断), 自己診断
相互干渉防止MASTER / SLAVE 機能による干渉防止01)
同期方式同期線によるタイミング方式
表示灯投光器: 動作表示灯 (緑色, 赤色), 受光器: 動作表示灯 (赤色, 黄色, 緑色)
認証
本体重量(梱包込み)≈ 1.4 kg (≈ 2.1 kg) (BW20-48 基準)≈ 1.4 kg (≈ 2.1 kg) (BW40-24 基準)

01) SLAVE 投光器のTEST(M/S)線をMASTERのSYNC線に結線してください。 詳しい事項は製品マニュアルを参照してください。


電源電圧12 - 24 VDC⎓ (ripple P-P: ≦ 10 %)
消費電流投/受光器: ≦ 120 mA
制御出力NPN または PNP オープンコレクタ出力
負荷電圧≦ 30 VDC⎓
負荷電流≦ 100 mA
残留電圧NPN: ≦ 1 VDC⎓, PNP: ≦ 2.5 VDC⎓
保護回路電源逆接続保護回路, 出力短絡過電流保護回路
絶縁抵抗≧ 20 MΩ (500 VDC⎓ megger)
耐ノイズノイズシミュレータによる方形波ノイズ (パルス幅 1 µs) ± 240 V
耐電圧充填部とケース間:1,000 VAC~ 50 / 60 Hzにて1分間
耐振動10 ~ 55 Hz 複振幅 1.5 mm X, Y, Z 各方向 2時間
耐衝撃500 m/s2  (≈50 G) X, Y, Z 各方向 3回
使用周囲照度周辺光: ≦ 100,000 lx (受光面照度)
使用周囲温度-10 ~ 55 ℃, 保存時: -20 ~ 60 ℃ (氷結または結露しないこと)
使用周囲湿度35 ~ 85 %RH, 保存時: 35 ~ 85 %RH (氷結または結露しないこと)
保護構造IP65 (IEC 規格)
配線仕様φ 5 mm, 4芯, 300 mm
コネクタ仕様M12 プラグコネクタ
材質ケース: AL, 前面カバー及び検出面: アクリル


接続図

茶色 12‐24VDC⎓白色 SYNC青色 0V黒色 TEST(M/S)(投)/ OUT(受)

NPN オープンコレクタ出力
PNP オープンコレクタ出力

※OCP (over current protection, 過電流保護回路), SCP (short circuit protection, 短絡保護回路)

動作タイミングチャート

使用例

エリアセンサ BWシリーズ 使用例 関連画像



選定サポート情報

注文例

エリアセンサ BWシリーズ 注文例 関連画像
