シーケー金属

ステンレス鋼管用プレス式継手 SUSプレス径違いソケット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）この商品のFAQをみる(2件)

通常価格(税別): 910円～ 7,945円

税込価格: 1,001円～ 8,740円

ステンレス鋼鋼管用プレス式継手。【特長】・業界初のプレス確認機能が継手について...

材質：

ステンレス
表面処理：

なし
使用流体：

水 / 空気 / 蒸気
最高使用圧力(MPa)：

1
接続種類：

管⇔管　違径
接続種類管違径：

ソケット
適用管材質：

スチール
種類：

継手

未確定18件の候補があります。

CADデータ未対応

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

ステンレス鋼管用プレス式継手 SUSプレスの特長

簡単・確実施工のステンレス鋼管用プレス式継手

SUSプレスは、JIS規格（JIS G 3448 一般配管用ステンレス鋼管）およびJWWA規格（JWWA G 115 水道用ステンレス鋼管）に規定された薄肉ステンレス鋼管を、専用締付工具を使用して、締付作業を行うことにより、パイプを接続する継手。

簡単・確実施工

専用締付工具による簡単な施工要領を理解すれば、誰でも簡単・確実に施工でき、特別な技能は、必要ない。これにより工期の短縮も図れる。

安全・衛生的

ネジ切りやロウ付けの必要がなく、また火気を使用せず安全かつ衛生的に配管作業が行える。また、配管のリフォームにも適している。

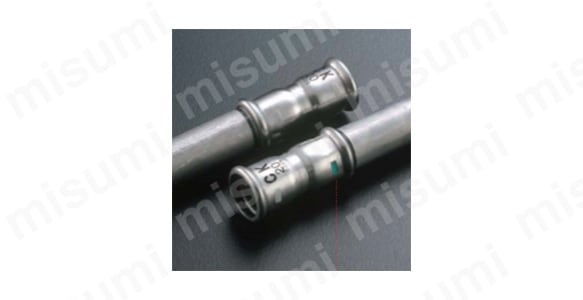

プレス確認機能付

プレス確認機能付

継手の表面が発色することで、一目でプレス確認できる機能を備えており、込み入った建物内配管のトラブル防止に便利。

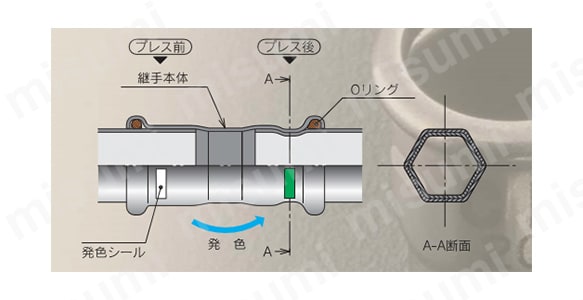

構造

SUSプレスの構造は、ステンレス鋼鋼管を塑性加工により、継手本体を形成した後に、Oリングを装着したもの。継手に薄肉ステンレス鋼鋼管を挿入し、カール部（Oリングが装着されている部位）を締め付けることにより、Oリングが圧縮され水密性（漏れない）を保持する構造を有する継手。

製品仕様

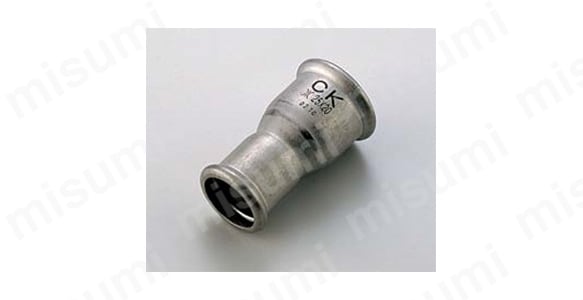

径違いソケットの外観

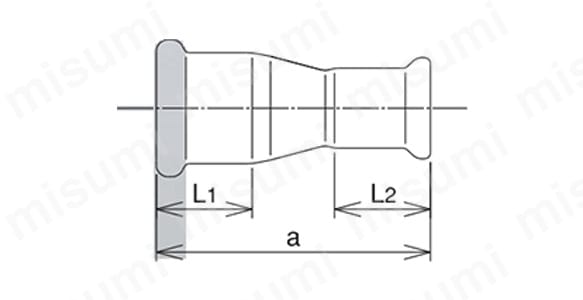

径違いソケットの寸法図

サイズ表

呼び方[Su]	a	L1	L2
20×13	60	24	21
25×20	64	24	24
25×13	75	24	21
30×25	90	39	24
30×20	103	39	24
30×13	105	39	21
40×30	122	47	39
40×25	121	47	24
40×20	121	47	24
40×13	123	47	21
50×40	133	52	47
50×30	146	52	39
50×25	131	52	24
50×20	131	52	24
50×13	133	52	21
60×50	157	64	52
60×40	176	64	47
60×30	168	64	39
60×25	153	64	24
60×20	153	64	24
60×13	155	64	21

単位:mm

開発秘話

プレス忘れによる漏水・脱管のトラブルを防止するために、SUSプレス表面に発色シールを貼付しています。発色シールにより、一目でプレスされていることが確認でき、込み入った建物配管のトラブル防止が可能になりました。

型番リスト

表示件数:

型番	呼び方Su(mm)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SP-RS-20X13	20X13	1個	910円( 1,001円 )	4日目
SP-RS-25X13	25X13	1個	1,690円( 1,859円 )	4日目
SP-RS-25X20	25X20	1個	1,089円( 1,198円 )	4日目
SP-RS-30X20	30X20	1個	3,351円( 3,686円 )	4日目
SP-RS-30X25	30X25	1個	2,540円( 2,794円 )	4日目
SP-RS-40X20	40X20	1個	4,164円( 4,580円 )	4日目
SP-RS-40X25	40X25	1個	3,450円( 3,795円 )	4日目
SP-RS-40X30	40X30	1個	3,214円( 3,535円 )	4日目
SP-RS-50X20	50X20	1個	5,293円( 5,822円 )	4日目
SP-RS-50X25	50X25	1個	4,373円( 4,810円 )	4日目
SP-RS-50X30	50X30	1個	4,120円( 4,532円 )	4日目
SP-RS-50X40	50X40	1個	3,674円( 4,041円 )	4日目
SP-RS-60X13	60X13	1個	7,945円( 8,740円 )	4日目
SP-RS-60X20	60X20	1個	6,997円( 7,697円 )	4日目
SP-RS-60X25	60X25	1個	6,547円( 7,202円 )	4日目
SP-RS-60X30	60X30	1個	5,852円( 6,437円 )	4日目
SP-RS-60X40	60X40	1個	5,391円( 5,930円 )	4日目
SP-RS-60X50	60X50	1個	4,862円( 5,348円 )	4日目

詳細情報

基本情報

基本情報

ステンレス鋼鋼管用プレス式継手。
【特長】
・業界初のプレス確認機能が継手についている。
・専用締め付け工具による、簡単・確実施工が可能。
・薄肉ステンレス鋼鋼管およびSUSプレスは軽量のため、従来配管作業と比較し、作業負荷が大幅に軽減。
・ネジ切りやロウ付けの必要が無く、安全で衛生的。
・薄肉ステンレス鋼鋼管およびSUSプレスからなる配管系は、単一素材であることが多く、リサイクルが容易。
【用途】
・ステンレス配管のサイズ変換。

カタログ

商品TOP

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
