シーケー金属

シーケー金属

ステンレス鋼管用プレス式継手 SUSプレス コートフランジ

ステンレス鋼管用プレス式継手 SUSプレス コートフランジ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(2件)
通常価格(税別)
3,729円 ～ 8,423円
税込価格
4,102円 ～ 9,265円

ステンレス鋼鋼管用プレス式継手のLTUに使用するコートフランジ。【特長】・業界...

詳細情報を確認する

型番

未確定6件の候補があります。

  • CADデータ未対応

Loading...

商品情報

特長

簡単・確実施工のステンレス鋼管用プレス式継手
SUSプレスは、JIS規格（JIS G 3448 一般配管用ステンレス鋼管）およびJWWA規格（JWWA G 115 水道用ステンレス鋼管）に規定された薄肉ステンレス鋼管を、専用締付工具を使用して、締付作業を行うことにより、パイプを接続する継手。
プレス確認機能付
継手の表面が発色することで、一目でプレス確認できる機能を備えており、込み入った 建物内配管のトラブル防止に便利。
簡単・確実施工
専用締付工具による簡単な施工要領を理解すれば、誰でも簡単・確実に施工でき、特別な技能は、必要ない。これにより工期の短縮も図れる。
安全・衛生的
ネジ切りやロウ付けの必要がなく、また火気を使用しないので安全かつ衛生的に配管作業が行える。また、配管のリフォームにも適している。

ステンレス鋼管用プレス式継手 SUSプレス ユニオンエルボの仕様

ステンレス鋼管用プレス式継手 SUSプレス コートフランジ:関連画像

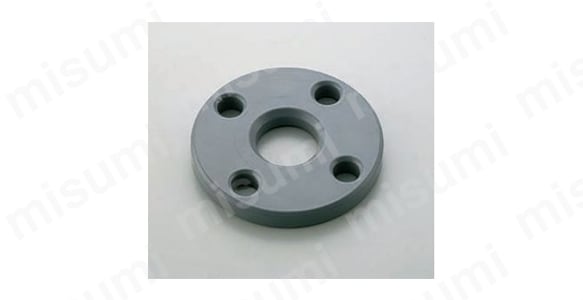

ステンレス鋼管用プレス式継手 SUSプレス コートフランジの外観

ステンレス鋼管用プレス式継手 SUSプレス コートフランジ:関連画像

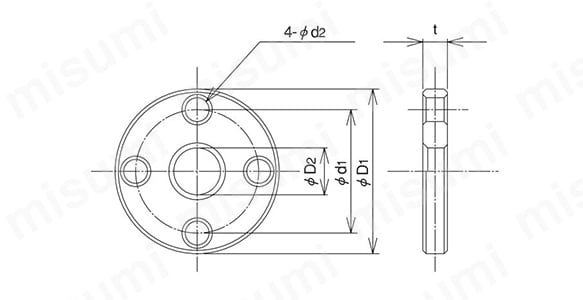

ステンレス鋼管用プレス式継手 SUSプレス コートフランジの寸法図

サイズ表

呼び径 D1 D2 d1 d2 t
1/2 95 22 70 15 12
3/4 100 28 75 15 14
1 125 36 90 19 14
1 1/4 135 45 100 19 16
1 1/2 140 51 105 19 16
2 155 63 120 19 16
2 1/2 175 79 140 19 18

単位: mm

開発秘話



プレス忘れによる漏水・脱管のトラブルを防止するために、SUSプレス表面に発色シールを貼付しています。発色シールにより、一目でプレスされていることが確認でき、込み入った建物配管のトラブル防止が可能になりました。

型番リスト

表示件数:
  1. 1
型番
呼び方Su(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1

1個

4,694円( 5,163円 )

4日目

2

1個

6,604円( 7,264円 )

4日目

3/4

1個

3,729円( 4,102円 )

4日目

1 1/2

1個

5,964円( 6,560円 )

4日目

1 1/4

1個

5,657円( 6,223円 )

4日目

2 1/2

1個

8,423円( 9,265円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

ステンレス鋼鋼管用プレス式継手のLTUに使用するコートフランジ。
【特長】
・業界初のプレス確認機能が継手についている。
・専用締め付け工具による、簡単・確実施工が可能。
・薄肉ステンレス鋼鋼管およびSUSプレスは軽量のため、従来配管作業と比較し、作業負荷が大幅に軽減。
・ネジ切りやロウ付けの必要が無く、安全で衛生的。
・薄肉ステンレス鋼鋼管およびSUSプレスからなる配管系は、単一素材であることが多く、リサイクルが容易。
【用途】
・LTUとのセット使用によるフランジ変換に。

カタログ



商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ステンレス鋼管用プレス式継手 SUSプレス コートフランジ

ステンレス鋼管用プレス式継手 SUSプレス コートフランジ

    ステンレス管用継手 フェルール（ミリタイプ用）

    ステンレス管用継手 フェルール（ミリタイプ用）

      ステンレス管用継手 -ナット- N

      ステンレス管用継手 -ナット- N

        ステンレス鋼管対応 プレス式 モルコジョイント 絶縁用コートフランジ

        ステンレス鋼管対応 プレス式 モルコジョイント 絶縁用コートフランジ

          ステンレス鋼管用プレス式継手 SUSプレス エルボ

          ステンレス鋼管用プレス式継手 SUSプレス エルボ

            ステンレス鋼管用プレス式継手 SUSプレス ソケット

            ステンレス鋼管用プレス式継手 SUSプレス ソケット

              ステンレス鋼管用プレス式継手 SUSプレス ユニオンソケット

              ステンレス鋼管用プレス式継手 SUSプレス ユニオンソケット

                ステンレス鋼管用プレス式継手 SUSプレス キャップ

                ステンレス鋼管用プレス式継手 SUSプレス キャップ

                  ステンレス鋼管用プレス式継手 SUSプレス チー

                  ステンレス鋼管用プレス式継手 SUSプレス チー

                    ステンレス鋼管用プレス式継手 SUSプレス 45°エルボ

                    ステンレス鋼管用プレス式継手 SUSプレス 45°エルボ

                      ステンレス鋼管用プレス式継手 SUSプレス MT

                      ステンレス鋼管用プレス式継手 SUSプレス MT

                        ステンレス鋼管用プレス式継手 SUSプレス MTS

                        ステンレス鋼管用プレス式継手 SUSプレス MTS

                          ステンレス鋼管用プレス式継手 SUSプレス MTE

                          ステンレス鋼管用プレス式継手 SUSプレス MTE
                            メーカー シーケー金属 CHIBIN FITTING（チービン フィッティング） CHIBIN FITTING（チービン フィッティング） ベンカンジャパン シーケー金属 シーケー金属 シーケー金属 シーケー金属 シーケー金属 シーケー金属 シーケー金属 シーケー金属 シーケー金属
                            通常価格 3,729円～ 570円～ 633円～ 2,598円～ 825円～ 504円～ 2,458円～ 1,104円～ 1,774円～ 851円～ 1,803円 4,442円 2,055円
                            通常出荷日 4日目   在庫品1日目～   当日出荷可能 8日目～   3日目   4日目   4日目   4日目   4日目   4日目   4日目   4日目   4日目   4日目
                            材質 ステンレス ステンレス ステンレス スチール ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス
                            表面処理 なし なし なし - なし なし なし なし なし なし なし なし なし
                            使用流体 水 / 空気 / 蒸気 水 / 空気 / 油 水 / 空気 / 油 水 / 空気 / 薬品 / 油 水 / 空気 / 蒸気 水 / 空気 / 蒸気 水 / 空気 / 蒸気 水 / 空気 / 蒸気 水 / 空気 / 蒸気 水 / 空気 / 蒸気 水 / 空気 / 蒸気 水 / 空気 / 蒸気 水 / 空気 / 蒸気
                            最高使用圧力(MPa) 1 20.58 20.58 1 1 1 1 1 1 1 1 1 1
                            接続種類 その他 管⇔管　同径 管⇔管　同径 - 管⇔管　同径 管⇔管　同径 ねじ⇔管　方向 管⇔管　同径 管⇔管　同径 管⇔管　同径 管⇔管　同径 管⇔管　同径 管⇔管　同径

                            ステンレス鋼管用プレス式継手 SUSプレス コートフランジのレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q 使用温度と最高仕様圧力は？
                            A
                            使用温度は0～80℃になります。最高仕様圧力は1.0MPaになります。
                            Q プレス工具は専用の工具が必要ですか？
                            A
                            SUSプレス専用工具での締め付けが必要になります。
