仕様・寸法を表示する

追加工・オプション

CHELIC（チェリック）

CHELIC（チェリック）

標準シリンダ CSMシリーズ 基本形

標準シリンダ CSMシリーズ 基本形

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商...

詳細情報を確認する

  • 種類：
    一般型シリンダ
  • シリンダ作動方式：
    複動
  • ロッド作動方式：
    片ロッド
  • 本体形状：
    角形
  • 付加機能：
    標準
  • 環境・用途：
    標準
  • 周囲温度(℃)：
    0::60
  • エンドロック：
    なし
  • バルブ：
    なし
  • 使用圧力(MPa)：
    0.15::0.95

型番

未確定6件の候補があります。

Loading...

商品情報

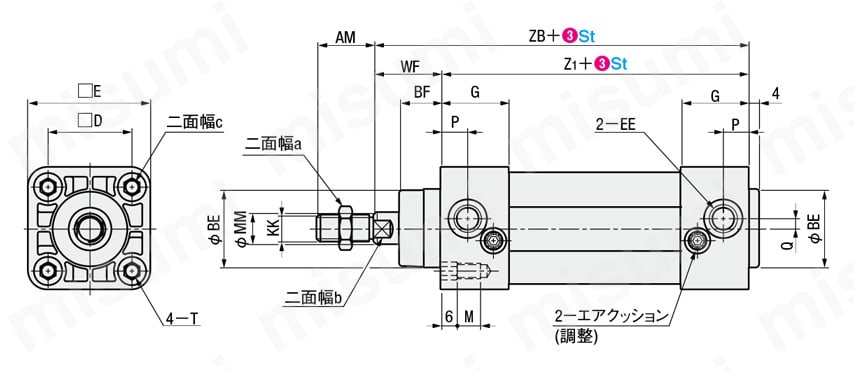

外形図

標準シリンダ CSMシリーズ 基本形 外形図

製品仕様

標準タイプ

仕様

材質本体アルミ
ロッドスチール
動作方式複動タイプ
使用流体空気
使用圧力範囲 kgf/cm2 （kPa）1.5～9.5（150～950）
使用温度 ℃0～+60
使用速度 mm/sec50～700
チューブ材質アルミニウム
潤滑フリー供給方式

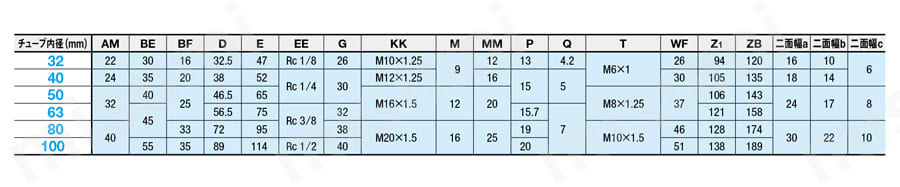

規格表

標準シリンダ CSMシリーズ 基本形 規格表

型番リスト

表示件数:
  1. 1
型番
ストローク L(mm)
シリンダ内径 D(φ)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
25 ～ 500
32

1個

-( - )

14日目～

25 ～ 500
40

1個

-( - )

14日目～

25 ～ 500
50

1個

-( - )

14日目～

25 ～ 500
63

1個

-( - )

14日目～

25 ～ 500
80

1個

-( - )

14日目～

25 ～ 500
100

1個

-( - )

14日目～

  1. 1

Loading...

詳細情報

基本情報

ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。1988年創業の台湾チェリック社の空圧機器部品は世界市場において高い評価を受けています。特にシリンダの品質評価は高く、様々な分野で採用されています。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
