仕様・寸法を表示する

追加工・オプション

CHELIC（チェリック）

CHELIC（チェリック）

ブロック治具シリンダ JTDシリーズ

ブロック治具シリンダ JTDシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商...

詳細情報を確認する

型番

未確定2件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

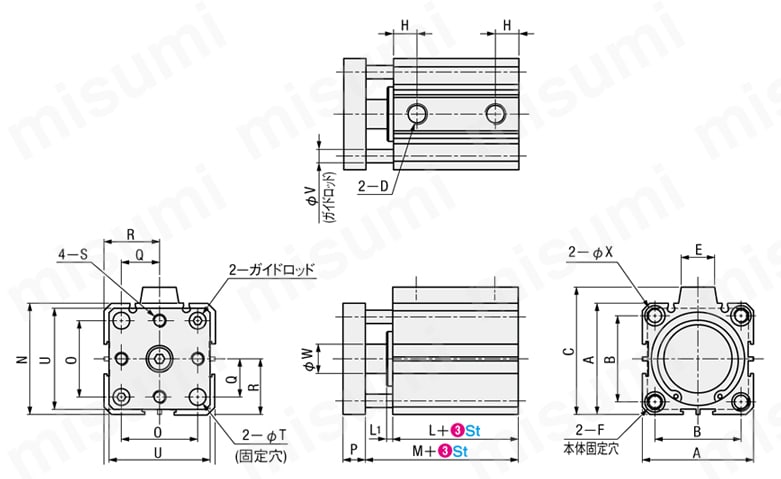

ブロック治具シリンダ JTDシリーズ 外形図

M 材質: 本体 アルミ、 ロッド スチール

製品仕様

磁石付き

型番（3）St ストローク（mm）センサと磁石
（1）Type（2）チューブ内径（mm）（4）磁石（5）種類（6）数量*
JTD2010 20 30 40 50S（磁石付き）無記号（センサ無し）
E（ACS-30E）
D（ACS-9D）
B（ACS-9B）		1（1個）
2（2個）
25
3210 20 30 40 50 65
40
5010 20 30 40 50 65 75 90
63

（*）センサ無しの場合は、数量選択が不要です。

磁石無し

型番（3）St ストローク（mm）
（1）Type（2）チューブ内径（mm）
JTD2010 20 30 40 50 60
25
3210 20 30 40 50 60 75
40
5010 20 30 40 50 60 75 85 100
63

センサの仕様

種類ACS-30EACS-9DACS-9B
配線方式2線式
使用電圧DC/AC:5～240VDC/AC:5～120V
ランプあり
接点常時開タイプ
引出しタイプ縦向き横向き縦向き

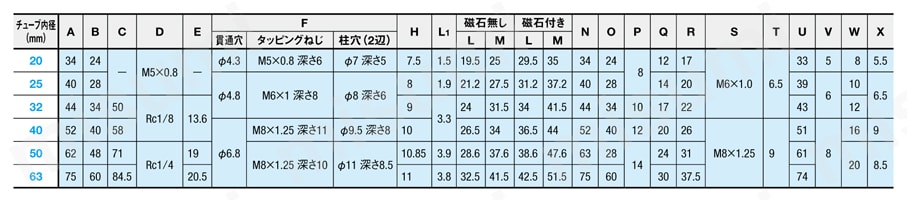

規格表

ブロック治具シリンダ JTDシリーズ 規格表

型番リスト

表示件数:
  1. 1
型番
ストローク L(mm)
シリンダ内径 D(φ)
センサと磁石
センサ数量
センサ種類
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
10 ～ 75
32
無し
-
-

1個

-( - )

11日目～

10 ～ 100
50
無し
-
-

1個

-( - )

11日目～

  1. 1

Loading...

詳細情報

基本情報

ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。1988年創業の台湾チェリック社の空圧機器部品は世界市場において高い評価を受けています。特にシリンダの品質評価は高く、様々な分野で採用されています。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
