CHELIC（チェリック）

CHELIC（チェリック）

流体電磁弁 直動式SUSシリーズ 2位置2ポート ノーマルクローズタイプ

流体電磁弁 直動式SUSシリーズ 2位置2ポート ノーマルクローズタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
16,919円 ～ 52,479円
税込価格
18,611円 ～ 57,727円

【特長】・流体はエア・水・油・ガスに対応したアジア製商品を豊富なバリエーション...

詳細情報を確認する

型番

未確定18件の候補があります。

Loading...

商品情報

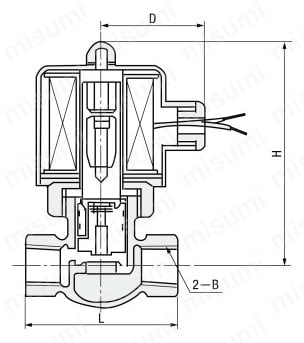

外形図

流体電磁弁 直動式SUSシリーズ 2位置2ポート ノーマルクローズタイプ 外形図

製品仕様

材質本体鍛造銅
ピストン銅
電磁気チューブ、押しピンステンレス
スプリング
使用流体エア・水・油・蒸気
使用温度範囲（℃）-5～185
ポジション数電磁弁・2ポート2位置
バルブ仕様常時閉タイプ
切替方法（操作仕様）直動ダイヤフラム式（大流量）
使用圧力範囲（最大範囲）
kgf/cm2（KPa）		エア0.5～10（5～100）
水（常温）0.5～15（5～150）
1.0～10（10～100）
オイル（循環オイル）0.5～10（5～100）
1.0～10（10～100）
蒸気0.5～10（5～100）

電気特性

項目ACDC
使用電圧範囲±10%±10%
消費電力28VA24W
保護等級IP65IP65
耐熱等級HH
励磁時間0.05秒以下0.05秒以下

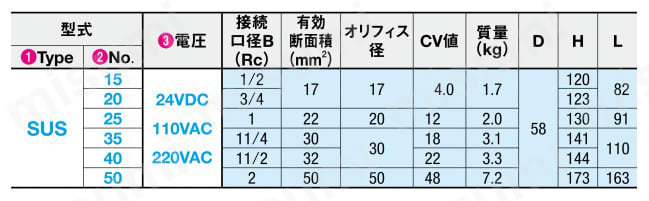

規格表

流体電磁弁 直動式SUSシリーズ 2位置2ポート ノーマルクローズタイプ 規格表

本品は高温時液体状、冷却時固体状の流体、腐食性流体および粘度20CST以上の流体に適用しません。

型番リスト

表示件数:
  1. 1
型番
接続口径
有効断面積(mm2)
CV値
電圧
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1/2
17
4
DC24V

1個

16,919円( 18,611円 )

14日目～

1/2
17
4
AC110V

1個

16,919円( 18,611円 )

14日目～

1/2
17
4
AC220V

1個

16,919円( 18,611円 )

14日目～

3/4
17
6
DC24V

1個

17,864円( 19,650円 )

14日目～

3/4
17
6
AC110V

1個

17,864円( 19,650円 )

14日目～

3/4
17
6
AC220V

1個

17,864円( 19,650円 )

14日目～

1
22
12
DC24V

1個

18,912円( 20,803円 )

14日目～

1
22
12
AC110V

1個

18,912円( 20,803円 )

14日目～

1
22
12
AC220V

1個

18,912円( 20,803円 )

14日目～

1 1/4
30
18
DC24V

1個

28,207円( 31,028円 )

14日目～

1 1/4
30
18
AC110V

1個

28,207円( 31,028円 )

14日目～

1 1/4
30
18
AC220V

1個

28,207円( 31,028円 )

14日目～

1 1/2
32
22
DC24V

1個

29,054円( 31,959円 )

14日目～

1 1/2
32
22
AC110V

1個

29,054円( 31,959円 )

14日目～

1 1/2
32
22
AC220V

1個

29,054円( 31,959円 )

14日目～

2
50
48
DC24V

1個

52,479円( 57,727円 )

14日目～

2
50
48
AC110V

1個

52,479円( 57,727円 )

14日目～

2
50
48
AC220V

1個

52,479円( 57,727円 )

14日目～

  1. 1

Loading...

詳細情報

基本情報

【特長】・流体はエア・水・油・ガスに対応したアジア製商品を豊富なバリエーションでご提供。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
