日東工器

日東工器

コンプレッサ専用タイプ DP0410-X2・DP0410-Y2

コンプレッサ専用タイプ DP0410-X2・DP0410-Y2

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
75,167円
税込単価
82,684円

DCブラシレスモータを使用したコンプレッサ専用ポンプ。【特長】・カップシール方...

詳細情報を確認する

型番

DP0410-Y2 解除

  • CADデータ未対応

Loading...

指定中 の仕様・寸法情報

商品情報

外形図

単位：mm

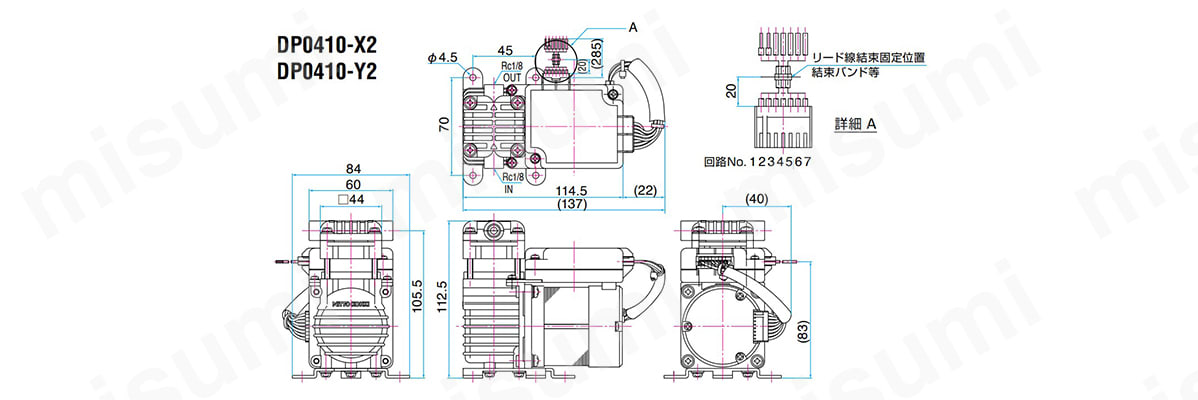

DP0410-X2／DP0410-Y2の寸法図

製品仕様

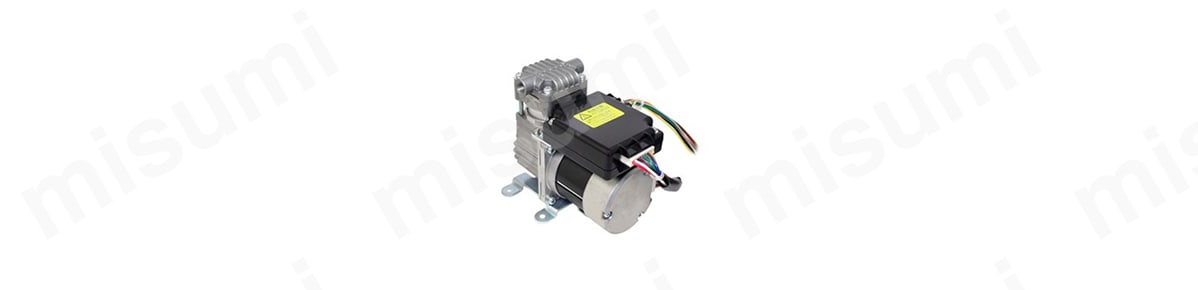

DP0410-X2／DP0410-Y2の外観
型番DP0410-X2DP0410-Y2
吐出空気量18L/min
定格電圧DC12VDC24V
最高圧力180kPa｛1.8kgf/cm2｝
最大電流5.0A2.7A
定格時間連続
耐用時間（MTTF）10,000時間
吐出口サイズRc1/8
コイル絶縁階級E種相当
取付寸法70（L）×45（W）mm
本体質量1.1kg
リード線長さ285±20mm

※電源容量は、最大電流の約2.5倍のものをご使用ください。

接続表

-電源制御信号
回路No.1234567
コード色赤黒茶橙黄緑灰
機能V+V-DRIVE／FREEPULSEALARMSPEEDSGND
接続の選択制御なしONOFF
制御ありONON
コードサイズAWG20AWG22
線種UL1007
  • ※ 初期設定は「制御なし」の状態です。
  • ※ リード線は結束バンド等で必ず固定してください。（外形図詳細A参照）固定しない場合はコネクタが接触不良となり故障の原因となることがあります。
  • ※ 接続の選択方法は、取扱説明書をご確認ください。

商品特長詳細

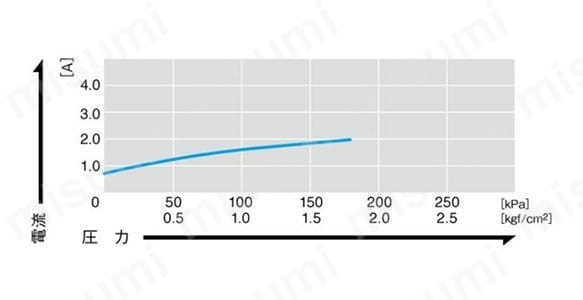

電流特性図（DC12V）

電流特性図（DC12V）

電流特性図（DC24V）

電流特性図（DC24V）

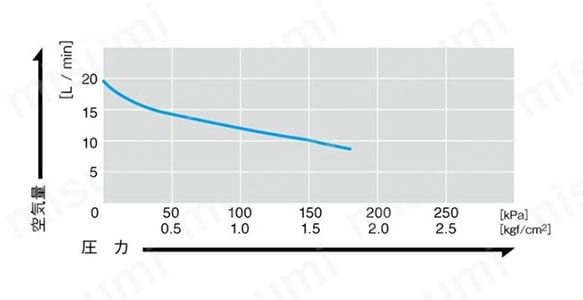

空気量特性図

空気量特性図

  • ※ 特性図は参考値であり、保証値ではありません。
  • ※ 初期設定時の特性図です。制御機能付加の場合は最大時の特性図となります。

注意・禁止事項

  • 「このカタログを上手に使っていただくために」も必ずお読みください。
  • ご使用の前に「安全上のご注意」および製品に添付の「取扱説明書」をよくお読みのうえ、正しくお使いください。

型番リスト

表示件数:
  1. 1
型番
駆動源（定格電圧）
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

DP0410-Y2

24V

1個

75,167円( 82,684円 )

19日目

  1. 1

Loading...

詳細情報

基本情報

DCブラシレスモータを使用したコンプレッサ専用ポンプ。
【特長】
・カップシール方式を採用。
・小型で高寿命・高空気量・高圧力・メンテナンスフリー・無給油を実現。
・ブラシレスモータの駆動基板を一体化した構造で機器への組み込みが容易。
・スライドスイッチの切り替えで制御機能の有無を選択可能。
・制御機能は、吐出空気量の可変やポンプ駆動のON・OFF制御が可能。
【用途】
・信頼性を必要とする医療器、分析器またバッテリー駆動の携帯機器など様々な機器のエア源用途として最適。
・トラクタ（液剤散布タンク）、空気式除塵器、カップ式自動販売機での使用に。
※この製品は重量品の為、運送会社から車上引き渡しとなります。ご了承ください。

カタログ



類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

閉じる

DP0410-Y2で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

コンプレッサ専用タイプ DP0410-X2・DP0410-Y2の型番DP0410-Y2のページです。
型番DP0410-Y2に関する仕様情報を記載しております。
