ラプコンドアダンパー用調整治具　LDD-V-JIG型

ラプコンドアダンパー用調整治具　LDD-V-JIG型

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
2,050円
税込価格
2,255円

【特長】・ラプコンドアダンパーLDD-V製の取付調整を容易にする調整治具と、木...

詳細情報を確認する

  • 種類：
    関連部品
  • 材質：
    ABS樹脂
  • 色：
    オレンジ
  • 品名：
    調整治具
  • 適応ドア厚(mm)：
    33以上

型番

未確定2件の候補があります。

  • CADデータ未対応

Loading...

商品情報

規格表

型 番仕 様材 料色
LDD-V-R-JIG右吊元用ABS樹脂オレンジ
LDD-V-L-JIG左吊元用

使用例

使用方法

●1. 調節治具の取付
（1）調節治具を本体にしっかりはめ込んでください。
※右吊元用、左吊元用があります。
※受座の位置調節は、必ず蝶番の取付位置調節後に行ってください。
ラプコンドアダンパー用調整治具　LDD-V-JIG型 使用例1
ラプコンドアダンパー用調整治具　LDD-V-JIG型 使用例2
●2. 受座の左右調整
（1）左右調整ねじを緩めます。
（2）調節治具を手で押さえながら、ドアをゆっくりと閉め、溝に受座軸を合わせます。
（3）溝に合った状態で、左右調整ねじをしっかりと締めます。
ラプコンドアダンパー用調整治具　LDD-V-JIG型 使用例3
ラプコンドアダンパー用調整治具　LDD-V-JIG型 使用例4
●3. 受座の上下調整
（1）固定ナットを緩めます。
（2）調節治具を手で押さえながら、ドアをゆっくりと閉め、受座軸の先端面と治具の底面を合わせます。

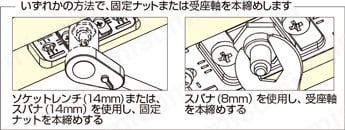

（3）固定ナットまたは受座軸をしっかりと締めます。
ラプコンドアダンパー用調整治具　LDD-V-JIG型 使用例5
ラプコンドアダンパー用調整治具　LDD-V-JIG型 使用例6
●4. 確認
（1）治具をはずして、ドアをゆっくりと最後まで閉めると、「カチッ」と1回だけ音が鳴ります。

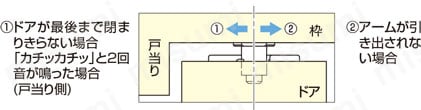

※ドアが最後まで閉まりきらない場合や、「カチッカチッ」と2回音が鳴った場合は、前後調整を行ってください。
（2）ドアを開くと「カチッ」と1回だけ音が鳴り、アームが引き出されます。
※アームが引き出されない場合は、前後調整を行ってください。

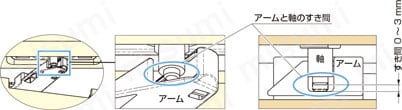

（3）アームと受座軸とのすき間が適正であることを確認します。
ラプコンドアダンパー用調整治具　LDD-V-JIG型 使用例7
※受座の前後調整（調整治具 LDD-V-JIG型は前後調整には使用できません）。
（1）前後調整ねじを緩めます。
（2）受座軸の中心位置とドア厚の中心位置を合わせます。
（3）前後調整ねじをしっかりと締めます。
ラプコンドアダンパー用調整治具　LDD-V-JIG型 使用例8
ラプコンドアダンパー用調整治具　LDD-V-JIG型 使用例9

型番リスト

表示件数:
  1. 1
型番
仕様
注文コード
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
左吊元用
270-025-275
10

1個

2,050円( 2,255円 )

4日目

右吊元用
270-025-276
10

1個

2,050円( 2,255円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・ラプコンドアダンパーLDD-V製の取付調整を容易にする調整治具と、木への取付掘込加工を容易にする加工治具があります。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ラプコンドアダンパー用調整治具　LDD-V-JIG型

ラプコンドアダンパー用調整治具　LDD-V-JIG型

    ラプコンドアダンパー LDD-V型

    ラプコンドアダンパー LDD-V型

      加工治具 LDD-V-TMP型

      加工治具 LDD-V-TMP型

        ラプコンドアダンパー用受座スペーサー LDD-S-P型

        ラプコンドアダンパー用受座スペーサー LDD-S-P型

          ラプコンドアダンパー LDD-S型

          ラプコンドアダンパー LDD-S型

            LAMP ラプコン 隠しドアダンパー LDD-V 100型 重量ドア用

            LAMP ラプコン 隠しドアダンパー LDD-V 100型 重量ドア用

              LAMP スイングリフトダウン SLD型

              LAMP スイングリフトダウン SLD型

                LAMP ラプコンステー EZS-ELAN型

                LAMP ラプコンステー EZS-ELAN型

                  LAMP ラプコンステー HBF-ELAN型

                  LAMP ラプコンステー HBF-ELAN型

                    LAMP ラプコンステー SLS-ELAN-TV型

                    LAMP ラプコンステー SLS-ELAN-TV型

                      LAMP エルロン専用ディスタンスプレート ARN-DP型 2mm厚、5mm厚

                      LAMP エルロン専用ディスタンスプレート ARN-DP型 2mm厚、5mm厚

                        LAMP 調整式ワンウェイトルクステー S-TAR型

                        LAMP 調整式ワンウェイトルクステー S-TAR型

                          LAMP バランス調整式パワーアシストステー S-ATJS型 背板付

                          LAMP バランス調整式パワーアシストステー S-ATJS型 背板付
                            メーカー スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業
                            通常価格 2,050円 4,620円 4,212円 155円 4,789円～ 18,316円～ 16,899円～ 24,228円 39,276円 5,497円～ 108円～ 3,356円 3,485円～
                            通常出荷日 4日目   4日目   4日目   4日目   在庫品1日目～   当日出荷可能 4日目   在庫品1日目～   当日出荷可能 4日目   4日目   在庫品1日目～   当日出荷可能 4日目   4日目   4日目
                            種類 関連部品 関連部品 関連部品 関連部品 関連部品 重荷重用ステー / 関連部品 ダンパーステー ダンパーステー 真ん中折りステー 真ん中折りステー 関連部品 真ん中折りステー 真ん中折りステー
                            材質 ABS樹脂 鋼 メタクリル樹脂（PMMA） ABS樹脂 鋼 鋼 鋼＋ABS樹脂 鋼＋ABS樹脂 アルミニウム合金＋ABS アルミニウム合金＋ABS - 亜鉛合金 ステンレス鋼（SUS430）/ポリアセタール（POM）
                            色 オレンジ グレー クリアー ブラック - - グレー ライトグレー ライトグレー ライトグレー グレー - -
                            品名 調整治具 ドアダンパー 加工治具/ドアダンパー本体用＋受座用 受座スペーサー ドアダンパー - - - - - ディスタンスプレート - -
                            適応ドア厚(mm) 33以上 33以上 - - - 40～60 - - - - - - -
