LAMP ソフトダウンステー NSDX-10（R／L）K-TV
- 通常価格(税別)
- 3,637円
- 税込価格
- 4,001円

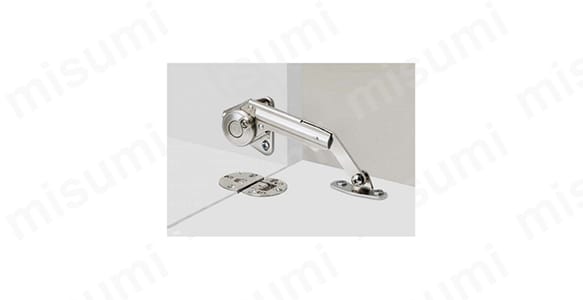

ラプコン機構を搭載した下開き扉用のソフトダウンステーです。【特長】・扉が閉じた...
型番
未確定2件の候補があります。
Loading...
商品情報
製品仕様
推奨ねじ- 取付座金 NSDX-SZ
- 十字穴付バインドタッピンねじ3.5×15
イメージ
| 型番 | 左／右 | 材料 | 仕上 | トルク | 扉閉時キャッチ機能 | 扉開時保持機能 | 質量 |
|---|---|---|---|---|---|---|---|
| NSDX-10RK-TV | 右用 | 亜鉛合金（ZDC）、鋼 | ニッケルめっき | 0.98～1.96N・m （10～20kgf・cm） | ○ | × | 143g |
| NSDX-10LK-TV | 左用 | 亜鉛合金（ZDC）、鋼 | ニッケルめっき | ○ | × | 143g |
扉のモーメント
- 1本使いの場合、扉モーメント=0.98N～1.96N・m（10～20kgf・cm）
- 2本使いの場合は、上記モーメントの2倍まで対応できる
- 扉の最大モーメント=扉質量（kg）×9.80665×回転軸中心から重心位置までの距離（m）
使用例
扉の開き方向にソフトダウンする、本図は一軸丁番（平丁番）、もしくはドロップ丁番使用時の取付例。

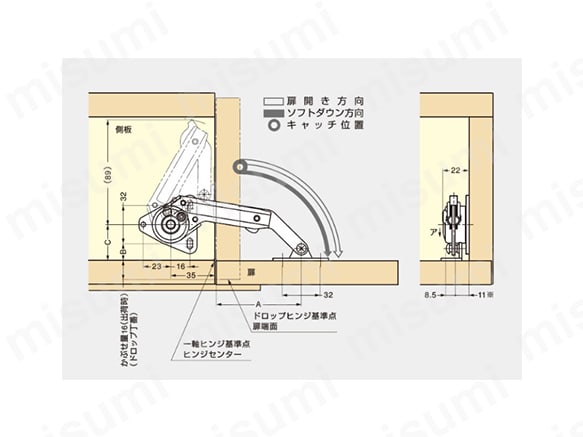

取付図（下開き90°右付の例で左付は対称取付となる）

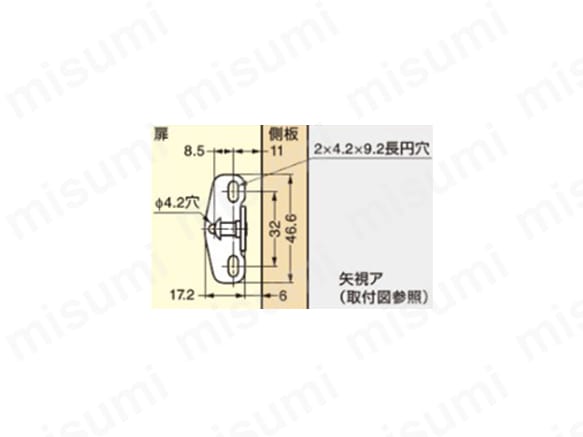

座金（付属）の取付位置
商品特長詳細
注意・禁止事項
注意- ※ 左右の勝手違いがあります。
- ※ キャビネットおよび扉の設計、本品の取付位置は必ず指定寸法、水平、垂直度をお守り下さい。1枚の扉に複数個の製品を使用する場合、取付位置に差異がありますと、いずれかの製品に荷重負担が集中し、製品の寿命や機能に影響する可能性があります。取付時には十分にご注意ください。
- ※ 側板および扉への取り付けは、垂直度を確実にお守りください。
- ※ 開いた扉面に物を置いたり、扉面上で作業などを行う場合は、本ステー以外に扉を支える支柱、または補強材が必要です。
- ※ モーメントは扉、ハンドルなどのトルクを合算してお求めください。
型番リスト
- 表示件数:
| 型番 |
仕様 |
注文コード | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
左用
|
180-016-424
| 10 | 1個 | 3,637円(
4,001円
) | 4日目 | |
右用
|
180-016-425
| 10 | 1個 | 3,637円(
4,001円
) | 4日目 |
Loading...
詳細情報
基本情報
ラプコン機構を搭載した下開き扉用のソフトダウンステーです。
【特長】
・扉が閉じた状態を保持するキャッチを組み込んでいます。
・調整ねじで扉の開き速度が調整できます。
【用途】
・テレビ台などの低い扉などに最適。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
