GOOD HAND CLAMP（グッドハンドクランプ）

GOOD HAND CLAMP（グッドハンドクランプ）

トグルクランプ 押引型 フランジベース ストローク60mm ストレートアーム

トグルクランプ 押引型 フランジベース ストローク60mm ストレートアーム

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常単価(税別)
3,460円
税込単価
3,806円

フランジベースの横押し型トグルクランプ。【特長】・様々な使用シーンに合わせて選...

詳細情報を確認する

型番

GH-305-HM 解除

Loading...

指定中 の仕様・寸法情報

商品情報

製品仕様

トグルクランプ 押引型 フランジベース ストローク60mm ストレートアーム:関連画像

クランプ状態

GH-305-HM

M材質 : （ボディ）SS400、（取付部）FCD450
S表面処理 : （ボディ）ユニクロメッキ、（取付部）リン塩皮膜
締圧力（N） : 6800
先端ボトル型式 : GH-SA-125017
先端ボトル材質 : SS400
アーム開閉角度 : 180°
ストローク : 60mm
質量 : 1,480g

トグルクランプ 押引型 フランジベース ストローク60mm ストレートアーム:関連画像

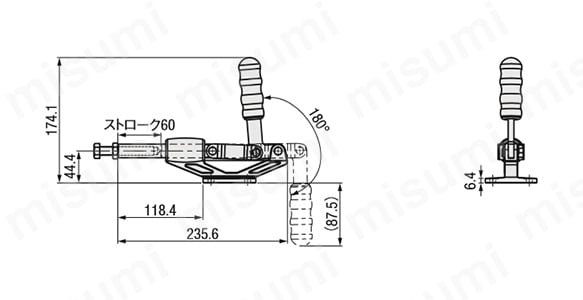

寸法図A

トグルクランプ 押引型 フランジベース ストローク60mm ストレートアーム:関連画像

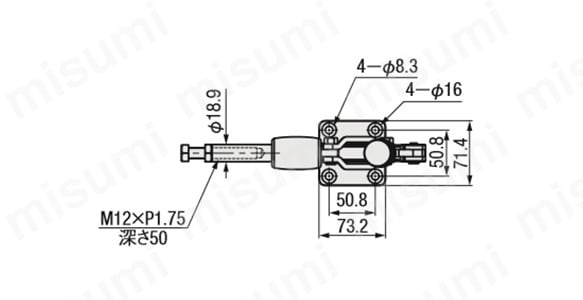

寸法図B

型番リスト

表示件数:
  1. 1
型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

GH-305-HM

1個

3,460円( 3,806円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

フランジベースの横押し型トグルクランプ。
【特長】
・様々な使用シーンに合わせて選択可能。
・トグルクランプの特性を活かし、6,800Nの力で固定可能。
【用途】
・通常の作業用の固定のほか、電子装置やデバイスの軽圧入にも利用可能。
・木工やDIYでも活用可能。

カタログ



Loading...

類似品

類似品をすべて見る

閉じる

GH-305-HMで型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

トグルクランプ 押引型 フランジベース ストローク60mm ストレートアームの型番GH-305-HMのページです。
型番GH-305-HMに関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

トグルクランプ 押引型 フランジベース ストローク60mm ストレートアーム

トグルクランプ 押引型 フランジベース ストローク60mm ストレートアーム

    トグルクランプ 押引型 フランジベース ストローク50mm ストレートアーム

    トグルクランプ 押引型 フランジベース ストローク50mm ストレートアーム

      トグルクランプ 押引型 フランジベース ストローク12mm ストレートアーム

      トグルクランプ 押引型 フランジベース ストローク12mm ストレートアーム

        トグルクランプ 押引型 フランジベース ストローク30mm ストレートアーム

        トグルクランプ 押引型 フランジベース ストローク30mm ストレートアーム

          トグルクランプ －押引型－ フランジベース ストローク60mm 傾斜アーム GH-304-HM

          トグルクランプ －押引型－ フランジベース ストローク60mm 傾斜アーム GH-304-HM

            トグルクランプ －押引型－ フランジベース ストローク10mm ストレートアーム GH-36070

            トグルクランプ －押引型－ フランジベース ストローク10mm ストレートアーム GH-36070

              トグルクランプ 押引型 フランジベース ストローク13.6mm ストレートアーム

              トグルクランプ 押引型 フランジベース ストローク13.6mm ストレートアーム

                トグルクランプ －押引型－ フランジベース ストローク50mm ストレートアーム GH-31200

                トグルクランプ －押引型－ フランジベース ストローク50mm ストレートアーム GH-31200

                  トグルクランプ －押引型－ フランジベース ストローク30mm ストレートアーム GH-31501

                  トグルクランプ －押引型－ フランジベース ストローク30mm ストレートアーム GH-31501

                    トグルクランプ －押引型－ フランジベース ストローク38mm ストレートアーム GH-30450M

                    トグルクランプ －押引型－ フランジベース ストローク38mm ストレートアーム GH-30450M

                      トグルクランプ －押引型－ フランジベース ストローク43mm ストレートアーム GH-30511

                      トグルクランプ －押引型－ フランジベース ストローク43mm ストレートアーム GH-30511

                        トグルクランプ 横押型 フランジベース ストローク100mm ストレートアーム

                        トグルクランプ 横押型 フランジベース ストローク100mm ストレートアーム

                          トグルクランプ －押引型－ フランジベース ストローク43mm ストレートアーム GH-30510M

                          トグルクランプ －押引型－ フランジベース ストローク43mm ストレートアーム GH-30510M
                            メーカー GOOD HAND CLAMP（グッドハンドクランプ） GOOD HAND CLAMP（グッドハンドクランプ） GOOD HAND CLAMP（グッドハンドクランプ） GOOD HAND CLAMP（グッドハンドクランプ） GOOD HAND CLAMP（グッドハンドクランプ） GOOD HAND CLAMP（グッドハンドクランプ） GOOD HAND CLAMP（グッドハンドクランプ） GOOD HAND CLAMP（グッドハンドクランプ） GOOD HAND CLAMP（グッドハンドクランプ） GOOD HAND CLAMP（グッドハンドクランプ） GOOD HAND CLAMP（グッドハンドクランプ） GOOD HAND CLAMP（グッドハンドクランプ） GOOD HAND CLAMP（グッドハンドクランプ）
                            通常価格 3,460円 2,192円 1,351円 1,181円 3,460円 1,188円 648円 12,236円 1,376円 10,855円 24,060円 37,117円 23,482円
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 11日目～   在庫品1日目   当日出荷可能 18日目～   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 21日目～
                            種類 横押し型 横押し型 引張り型 横押し型 横押し型 横押し型 横押し型 横押し型 横押し型 横押し型 横押し型 横押し型 横押し型
                            装着方法 フランジベース フランジベース フランジベース フランジベース フランジベース フランジベース フランジベース フランジベース フランジベース フランジベース ベースなし フランジベース フランジベース
                            クランプボルトサイズ M12 M12 M10 M8 M12 M5 M4 M10 M10 M10 M12 M16 M12
                            締圧力 (MAX)(N) 6800 4540 160 1600 6800 500 500 12000 2000 4500 10000 50000 10000
                            本体材質 SS400 SS400 SS400 SS400 SS400 SS400 SS400 SS400 SS400 SS400 SS400 SS400 SS400

                            トグルクランプ 押引型 フランジベース ストローク60mm ストレートアームのレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q 締圧力（N）とは何ですか？
                            A
                            ロック時にワークを保持できる力の最大値のことです。
