GOOD HAND CLAMP（グッドハンドクランプ）

GOOD HAND CLAMP（グッドハンドクランプ）

トグルクランプ 水平型 U型アーム（側面フランジベース）

トグルクランプ 水平型 U型アーム（側面フランジベース）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（1件） この商品のFAQをみる(1件)
通常単価(税別)
680円
税込単価
748円

側面フランジベース型の下面押さえトグルクランプ。【特長】・トグルクランプの特性...

詳細情報を確認する

(i)ご注意

  • ねじ山種類はUNCとなります。

型番

GH-101-B 解除

Loading...

指定中 の仕様・寸法情報

商品情報

製品仕様

トグルクランプ 水平型 U型アーム（側面フランジベース）:関連画像

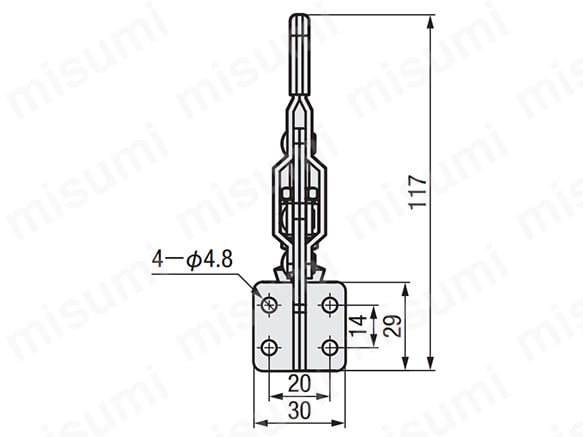

寸法図1

トグルクランプ 水平型 U型アーム（側面フランジベース）:関連画像

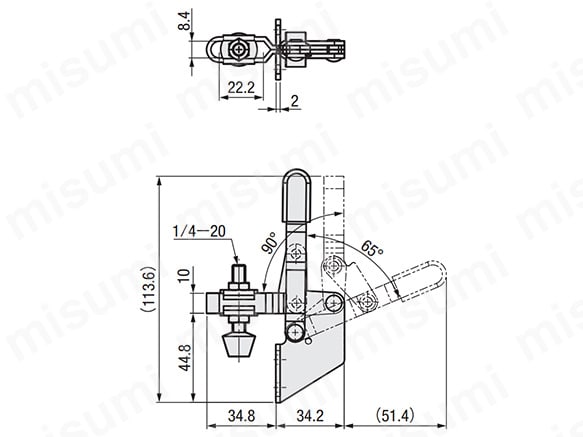

寸法図2

型式 GH-101-B
M材質 SS400
S表面処理 ユークロメッキ
締圧力(N) 1000
先端ボルト型式 GH-FC-14134
先端ボルト材質 NBRゴム
アーム開閉角度 90°
ハンドル開閉角度 65°
アーム U型
ベース 側面フランジベース
持ち手 ストレートハンドル
質量(g) 135

型番リスト

表示件数:
  1. 1
型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

GH-101-B

1個

680円( 748円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

側面フランジベース型の下面押さえトグルクランプ。
【特長】
・トグルクランプの特性を活かし、1,000Nの力で固定可能。
・省スペース対応の側面フランジベース。
・様々な使用シーンに合わせて選択可能。
【用途】
・通常の作業用の固定のほか、電子装置やデバイスの軽圧入にも利用可能。
・木工やDIYでも活用可能。

(i)ご注意

  • ねじ山種類はUNCとなります。

カタログ



類似品

類似品をすべて見る

閉じる

GH-101-Bで型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

トグルクランプ 水平型 U型アーム（側面フランジベース）の型番GH-101-Bのページです。
型番GH-101-Bに関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

トグルクランプ 水平型 U型アーム（側面フランジベース）

トグルクランプ 水平型 U型アーム（側面フランジベース）

    トグルクランプ －水平型－ U型アーム（フランジベース）

    トグルクランプ －水平型－ U型アーム（フランジベース）

      トグルクランプ 水平型 U型アーム（側面フランジベース）GH-201-BSM

      トグルクランプ 水平型 U型アーム（側面フランジベース）GH-201-BSM

        トグルクランプ －水平型－ U型アーム（側面フランジベース） GH-202-F

        トグルクランプ －水平型－ U型アーム（側面フランジベース） GH-202-F

          トグルクランプ －水平型－ U型アーム（側面フランジベース） GH-12130-SM

          トグルクランプ －水平型－ U型アーム（側面フランジベース） GH-12130-SM

            トグルクランプ －水平型－ U型アーム（側面フランジベース） GH-225-DSM

            トグルクランプ －水平型－ U型アーム（側面フランジベース） GH-225-DSM

              トグルクランプ －水平型－ U型アーム（側面フランジベース） GH-202-FL

              トグルクランプ －水平型－ U型アーム（側面フランジベース） GH-202-FL

                トグルクランプ －水平型－ U型アーム（側面フランジベース） T型ハンドル GH-13007-SM

                トグルクランプ －水平型－ U型アーム（側面フランジベース） T型ハンドル GH-13007-SM

                  トグルクランプ －水平型－ U型アーム（側面フランジベース） T型ハンドル GH-13005-SM

                  トグルクランプ －水平型－ U型アーム（側面フランジベース） T型ハンドル GH-13005-SM

                    トグルクランプ －水平型－ スリットアーム（側面フランジベース） GH-21383

                    トグルクランプ －水平型－ スリットアーム（側面フランジベース） GH-21383

                      トグルクランプ －水平型－ スリットアーム（側面フランジベース） GH-25383

                      トグルクランプ －水平型－ スリットアーム（側面フランジベース） GH-25383

                        トグルクランプ －水平型－ U型アーム（フランジベース） GH-22025

                        トグルクランプ －水平型－ U型アーム（フランジベース） GH-22025

                          トグルクランプ －水平型－ U型アーム（フランジベース） GH-21385

                          トグルクランプ －水平型－ U型アーム（フランジベース） GH-21385
                            メーカー GOOD HAND CLAMP（グッドハンドクランプ） GOOD HAND CLAMP（グッドハンドクランプ） GOOD HAND CLAMP（グッドハンドクランプ） GOOD HAND CLAMP（グッドハンドクランプ） GOOD HAND CLAMP（グッドハンドクランプ） GOOD HAND CLAMP（グッドハンドクランプ） GOOD HAND CLAMP（グッドハンドクランプ） GOOD HAND CLAMP（グッドハンドクランプ） GOOD HAND CLAMP（グッドハンドクランプ） GOOD HAND CLAMP（グッドハンドクランプ） GOOD HAND CLAMP（グッドハンドクランプ） GOOD HAND CLAMP（グッドハンドクランプ） GOOD HAND CLAMP（グッドハンドクランプ）
                            通常価格 680円 1,363円 764円 1,081円 1,277円 1,002円 1,104円 1,007円 693円 1,002円 1,315円 525円 1,380円
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            種類 下面押さえ・ハンドル立型 下面押さえ・ハンドル横型 下面押さえ・ハンドル横型 下面押さえ・ハンドル横型 下面押さえ・ハンドル立型 下面押さえ・ハンドル横型 下面押さえ・ハンドル横型 下面押さえ・ハンドル横型 下面押さえ・ハンドル横型 下面押さえ・ハンドル横型 下面押さえ・ハンドル横型 下面押さえ・ハンドル横型 下面押さえ・ハンドル横型
                            装着方法 側面フランジベース フランジベース 側面フランジベース 側面フランジベース 側面フランジベース 側面フランジベース 側面フランジベース 側面フランジベース 側面フランジベース 側面フランジベース 側面フランジベース フランジベース フランジベース
                            クランプボルトサイズ 1/4 5/16 1/4 5/16 5/16 5/16 5/16 5/16 No.10 M6 M8 No.8 3/8
                            締圧力 (MAX)(N) 1000 1000 900 2270 2270 2270 2270 1500 680 2500 2800 227 3000
                            本体材質 SS400 SS400 SS400 SS400 SS400 SS400 SS400 SS400 SS400 SS400 SS400 SS400 SS400

                            トグルクランプ 水平型 U型アーム（側面フランジベース）のレビュー

                            評価 5.0 平均満足度：5.0 1件のレビュー
                            1. 星５
                              100%
                            2. 星４
                              0%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            新規治工具に使用しました
                            評価 5.0満足度：5.02021/01/21
                            当社で新たに設計、製作する製品の新規治工具に使用しました。側面取り付けでレバーが90度の商品が欲しかったので、ネットで探していたところ、目にとまったのでミスミから購入しました。使ってみて希望通りでよい商品でした。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            1件全て見る

                            よくあるご質問（FAQ）

                            Q 締圧力（N）とは何ですか？
                            A
                            ロック時にワークを保持できる力の最大値のことです。
