メタルジョイントセット品 GA-22S

Name: メタルジョイントセット品 GA-22S
Brand: ＴＭＥＨジャパン
SKU: 221005347262
Rating: 5 (1 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）

通常価格(税別): 1,399円～ 1,589円

税込価格: 1,539円～ 1,748円

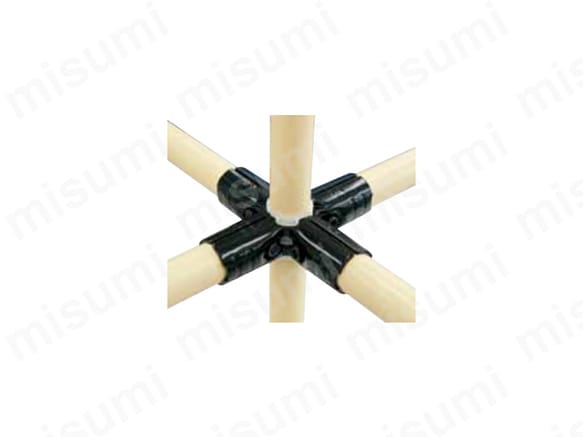

パイプラックシステム組立1軸4回転方向メタルジョイント。【特長】・ボルトナット...

詳細情報を確認する

種類：

メタルジョイント
適用パイプ径(φ),(□)：

28
ジョイント形状：

六方
接続形状：

通しあり
材質：

スチール
固定方法：

ねじ固定式

型番

未確定3件の候補があります。

CADデータ未対応

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

色型番	GA-22S-BK ブラック
	GA-22S-WZ シルバー
	GA-22S-PI アイボリー
	GA-22S-NI ニッケルメッキ
材質	スチールスリーブ：ポリエチレン
質量	387g

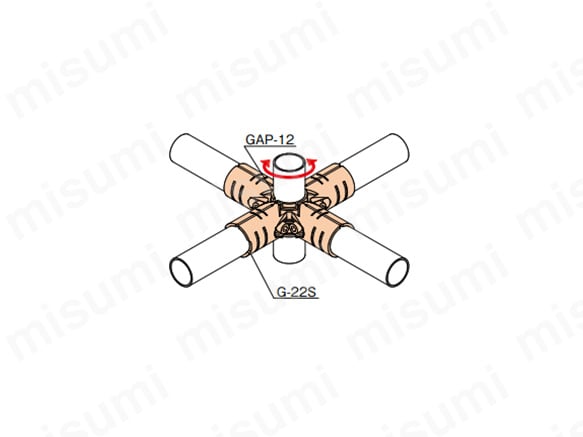

セット品内訳

G-22S：4コ
スリーブGAP-12：1コ
M0625／TN06：4セット（ボルト／ナット）

※ パイプに沿わせてスライドさせる用途には適しません。

スライドさせる場合は別売りGAP-44を使用。
メタルジョイントの組立てには、六角レンチ5ミリ（JIS規格）を使用し、規定トルク10N･mにて締め付けを行うことを推奨。

使用例

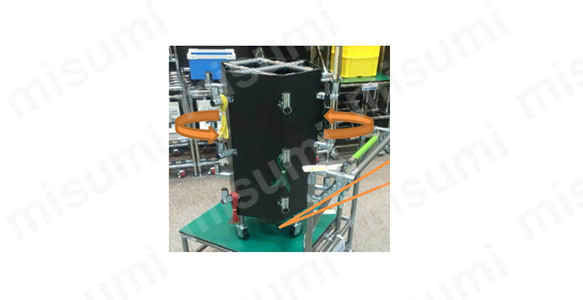

ワイヤー吊下げ回転台車

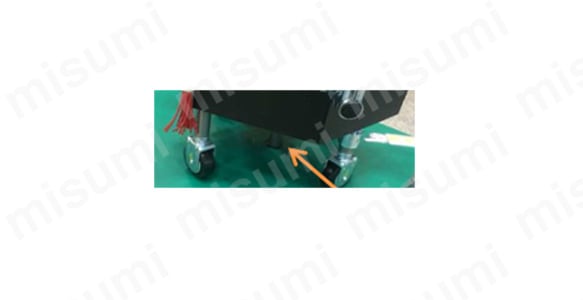

軸パイプ詳細

軸を中心にラックが回転し、作業者がその場から動かずに多くの腕部からワイヤーの取り出し等を行うことができる。

※ G-22S、G-24Sを組み合わせて使用することはできません。

ボルト4点を均等に締めなければ回転不良を起こす恐れがございます。

型番リスト

表示件数:

型番	色	使用環境	表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

GA-22S-BK	ブラック	-	電着焼付け塗装	10	1個	1,552円( 1,707円 )	2日目
GA-22S-NI	シルバー	帯電防止	ニッケルメッキ	10	1個	1,589円( 1,748円 )	2日目
GA-22S-WZ	シルバー	帯電防止	三価クロムメッキ	10	1個	1,399円( 1,539円 )	2日目

詳細情報

基本情報

基本情報

パイプラックシステム組立1軸4回転方向メタルジョイント。
【特長】
・ボルトナットの締め付けで簡単に組立、取り外しが可能。
・分解後はリユースが可能。
・軸からパイプが4方向に伸び、パイプ4本の同時回転が可能。
・からくりラック作成の幅が広がる。
【用途】
・パイプラックシステムのパイプを3D繋ぎを軸回転したい時に。

カタログ

商品TOP

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品メタルジョイントセット品 GA-22S	メタルジョイントセット品 GA-1S	メタルジョイントセット品 GA-5S	メタルジョイントセット品 GA-6S	メタルジョイントセット品 GA-2S	メタルジョイントセット品 GA-7S	メタルジョイントセット品 GA-15S	メタルジョイントセット品 GA-4S	メタルジョイントセット品 GA-12S	メタルジョイントセット品 GA-45S	メタルジョイントセット品 GA-3S	メタルジョイントセット品 GA-9S	メタルジョイントセット品 GA-8S
メーカー	ＴＭＥＨジャパン	ＴＭＥＨジャパン	ＴＭＥＨジャパン	ＴＭＥＨジャパン	ＴＭＥＨジャパン	ＴＭＥＨジャパン	ＴＭＥＨジャパン	ＴＭＥＨジャパン	ＴＭＥＨジャパン	ＴＭＥＨジャパン	ＴＭＥＨジャパン	ＴＭＥＨジャパン	ＴＭＥＨジャパン
通常価格	1,399円～	397円～	1,034円～	546円～	635円～	905円～	464円～	572円～	617円～	515円～	786円～	641円～	502円～
通常出荷日	2日目	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	2日目	在庫品1日目～当日出荷可能	2日目～	在庫品1日目～当日出荷可能
種類	メタルジョイント	メタルジョイント	メタルジョイント	メタルジョイント	メタルジョイント	メタルジョイント	メタルジョイント	メタルジョイント	メタルジョイント	メタルジョイント	メタルジョイント	メタルジョイント	メタルジョイント
適用パイプ径(φ),(□)	28	28	28	28	28	28	28	28	28	28	28	28	28
ジョイント形状	六方	T型	六方	交差	四方	角度付	ストレート	十字型	T型	角度付	五方	T型	平行
接続形状	通しあり	通しあり	通しあり	通しあり	通しあり	通しあり	通しあり	通しあり	通しあり	通しあり	通しあり	通しあり	通しあり
材質	スチール	スチール	スチール	スチール	スチール	スチール	スチール	スチール	スチール	スチール	スチール	スチール	スチール
