ＴＭＥＨジャパン

メタルジョイントセット品 GA-24S

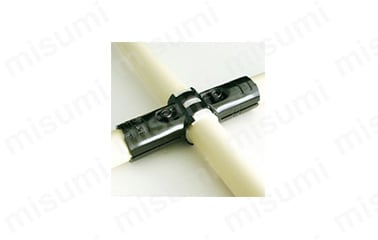

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 813円～ 936円

税込価格: 894円～ 1,030円

パイプラックシステム組立1軸回転ストレートメタルジョイント。【特長】・ボルトナ...

種類：

メタルジョイント
適用パイプ径(φ),(□)：

28
ジョイント形状：

十字型
接続形状：

通しあり
材質：

スチール
固定方法：

ねじ固定式

未確定4件の候補があります。

CADデータ未対応

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

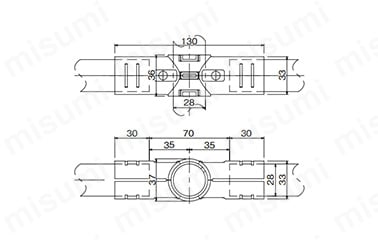

外形図

製品仕様

色型番	GA-24S-BK ブラック
	GA-24S-WZ シルバー
	GA-24S-PI アイボリー
	GA-24S-NI ニッケルメッキ
材質	スチールスリーブ：ポリエチレン
質量	211g

セット品内訳

G-24S：2コ
スリーブGAP-12：1コ
M0625／TN06：2セット（ボルト／ナット）

※ パイプに沿わせてスライドさせる用途には適しません。

スライドさせる場合は別売りGAP-44を使用。
メタルジョイントの組立てには、六角レンチ5ミリ（JIS規格）を使用し、規定トルク10N・mにて締め付けを行うことを推奨。

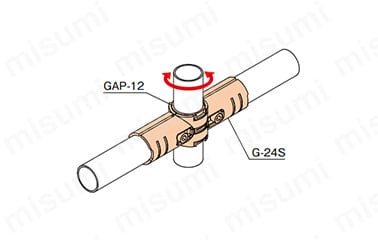

使用例

型番リスト

表示件数:

型番	色	使用環境	表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

GA-24S-BK	ブラック	-	電着焼付け塗装	10	1個	813円( 894円 )	2日目
GA-24S-NI	シルバー	帯電防止	ニッケルメッキ	10	1個	936円( 1,030円 )	2日目
GA-24S-PI	アイボリー	-	吹付焼付け塗装	10	1個	832円( 915円 )	2日目
GA-24S-WZ	シルバー	帯電防止	三価クロムメッキ	10	1個	895円( 985円 )	2日目

詳細情報

基本情報

基本情報

パイプラックシステム組立1軸回転ストレートメタルジョイント。
【特長】
・ボルトナットの締め付けで簡単に組立、取り外しが可能。
・分解後はリユースが可能。
【用途】
・パイプラックシステムのパイプを平面十字に繋ぎ軸回転したい時に。

カタログ

商品TOP

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
