スパイラル カム クランプ （CP135）
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 2,270円 ～ 3,597円
- 税込価格
- 2,497円 ～ 3,957円
【特長】・スパイラルカムクランプの偏心により、迅速で強力なクランプができます。...
-
- 種類：
- 本体
-
- 材質：
- SCM440
型番
未確定7件の候補があります。
Loading...
商品情報

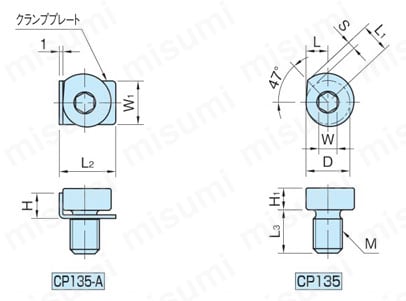

外形図
CP135-A（スパイラルカムクランプセット）／CP135（スパイラルカムクランプ）
製品仕様
- RoHS指令適合製品です。
| スパイラルカムクランプ | クランププレート |
|---|---|
| SCM440 四三酸化鉄皮膜 HRC33～39 | SUS304CSP |

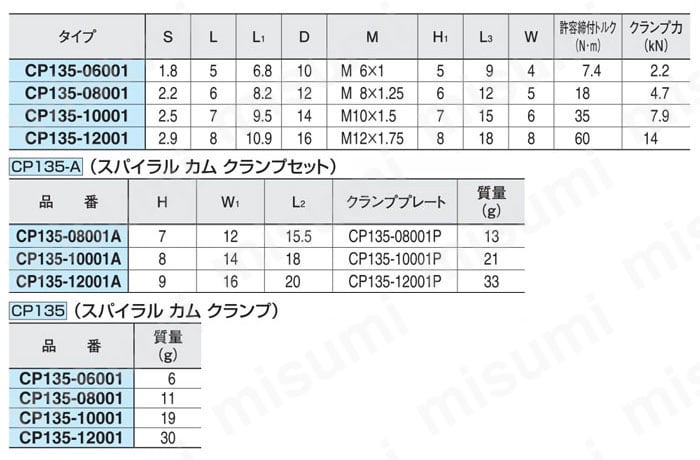

規格表
使用例

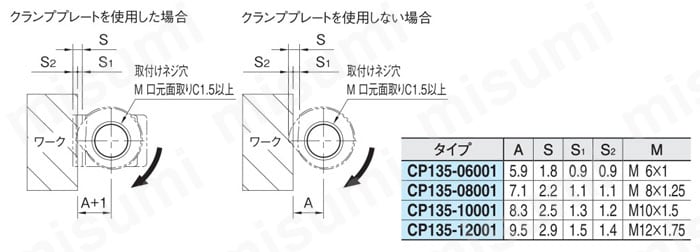

取付方法
クランププレートを使用した場合／クランププレートを使用しない場合
※A寸法・A+1寸法は、ワーク端面からネジ穴までの推奨寸法です。
商品特長詳細
- 省スペースで、大きなストローク
注意・禁止事項

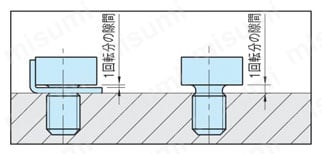

スパイラルカムクランプを最後までねじ込んだ状態から1回転ほど戻してワークを挿入してください。
・クランプは右回転にてご使用ください。
・ワークのストッパーは右側に設置してください。
型番リスト
- 表示件数:
2.2
|
M6×1
|
7.4
|
単品
| 10 | 1個 | 2,277円(
2,505円
) | 在庫品1日目 当日出荷可能 | |
4.7
|
M8×1.25
|
18
|
単品
| 10 | 1個 | 2,270円(
2,497円
) | 在庫品1日目 当日出荷可能 | |
4.7
|
M8×1.25
|
18
|
セット
| 10 | 1個 | 3,250円(
3,575円
) | 在庫品1日目 当日出荷可能 | |
7.9
|
M10×1.5
|
35
|
単品
| 10 | 1個 | 2,497円(
2,747円
) | 在庫品1日目 当日出荷可能 | |
7.9
|
M10×1.5
|
35
|
セット
| 10 | 1個 | 3,497円(
3,847円
) | 在庫品1日目 当日出荷可能 | |
14
|
M12×1.75
|
60
|
単品
| 10 | 1個 | 2,806円(
3,087円
) | 在庫品1日目 当日出荷可能 | |
14
|
M12×1.75
|
60
|
セット
| 10 | 1個 | 3,597円(
3,957円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
【特長】
・スパイラルカムクランプの偏心により、迅速で強力なクランプができます。
・シンプルで安価です。
・コンパクト設計により小物ワークの多数個取りに最適です。
・クランププレートを使用することで、ワークを傷つけません。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
