テーパーブッシュ（CP157）
- 数量スライド割引
- 通常価格(税別)
- 2,128円 ～ 15,748円
- 税込価格
- 2,341円 ～ 17,323円
【用途】・CP150をベースプレートへ取付する為のテーパーブッシュ
型番
未確定8件の候補があります。
Loading...
商品情報
外形図
製品仕様
- 本体：S45C、四三酸化鉄皮膜、研磨仕上（基準タイプのみ）
規格表
| 型番 | タイプ | D1 （g6） | D1 （-0.05～-0.02） | D | H | H1 | M | 質量 （g） | 適用クランプユニット |
|---|---|---|---|---|---|---|---|---|---|
| CP157-08001L | 基準タイプ | 12 | - | 15.5 | 5 | 5 | M8×1.25 | 8 | CP150-08040、CP160-08040* |
| CP157-08001S | 標準タイプ | - | 12 | ||||||
| CP157-12001L | 基準タイプ | 18 | - | 24.5 | 8 | 6 | M12×1.75 | 27 | CP150-12063、CP160-12063* |
| CP157-12001S | 標準タイプ | - | 18 | ||||||
| CP157-16001L | 基準タイプ | 22 | - | 31.5 | 10 | 7.5 | M16×2 | 51 | CP150-16080、CP160-16080* |
| CP157-16001S | 標準タイプ | - | 22 |

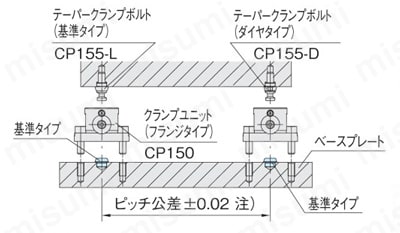

使用例

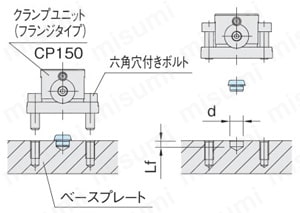

使用方法
- 位置決めが必要な箇所は、基準タイプを使用してください。
- 位置決めが不要な箇所は、標準タイプを使用してください。
| 型番 | d （H7） | Lf |
|---|---|---|
| CP157-08001 | 12 | 5.5 |
| CP157-12001 | 18 | 6.5 |
| CP157-16001 | 22 | 8 |
■ベースプレート穴ピッチ公差
- 基準タイプの穴ピッチ公差は、±0.02で加工してください。
注）標準タイプの穴ピッチ公差は、±0.1で加工してください。
使用例
型番リスト
- 表示件数:
| 型番 |
使用方法 |
取付部寸法 D1(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
基準タイプ（位置決め必要な場合）
|
12
| 10 | 1個 | 6,455円(
7,101円
) | 3日目 | |
標準タイプ（位置決め不要な場合）
|
12
| 10 | 1個 | 2,128円(
2,341円
) | 3日目 | |
基準タイプ（位置決め必要な場合）
|
18
| 10 | 1個 | 6,266円(
6,893円
) | 3日目 | |
標準タイプ（位置決め不要な場合）
|
18
| 10 | 1個 | 2,342円(
2,576円
) | 3日目 | |
基準タイプ（位置決め必要な場合）
|
22
| 10 | 1個 | 7,097円(
7,807円
) | 3日目 | |
標準タイプ（位置決め不要な場合）
|
22
| 10 | 1個 | 2,797円(
3,077円
) | 4日目 | |
基準タイプ（位置決め必要な場合）
|
30
| - | 1個 | 15,748円(
17,323円
) | 4日目 | |
標準タイプ（位置決め不要な場合）
|
30
| - | 1個 | 3,422円(
3,764円
) | 4日目 |
Loading...
詳細情報
基本情報
【用途】
・CP150をベースプレートへ取付する為のテーパーブッシュ
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
