ダブルテーパークランプピン（CP158）
- 数量スライド割引
- 通常価格(税別)
- 2,497円 ～ 3,197円
- 税込価格
- 2,747円 ～ 3,517円
【用途】・CP151クランプユニット（ダブルタイプ）の連結にご使用ください。・...
型番
未確定3件の候補があります。
Loading...
商品情報

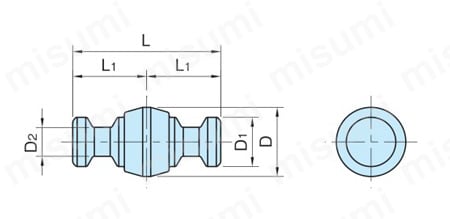

外形図
製品仕様
- 本体：SCM435／焼入焼戻／四三酸化鉄皮膜
規格表
| 型番 | D | L | D1 | D2 | L1 | 質量 （g） | 適用クランプユニット |
|---|---|---|---|---|---|---|---|
| CP158-08001 | 15.5 | 33 | 11 | 6.5 | 16.5 | 24 | CP150-08040、CP151-08080、CP152-08050 |
| CP158-12001 | 24.5 | 50 | 16 | 9.5 | 25 | 85 | CP150-12063、CP151-12125、CP152-12080 |
| CP158-16001 | 31.5 | 66 | 21 | 13 | 33 | 190 | CP150-16080、CP151-16160、CP152-16100 |

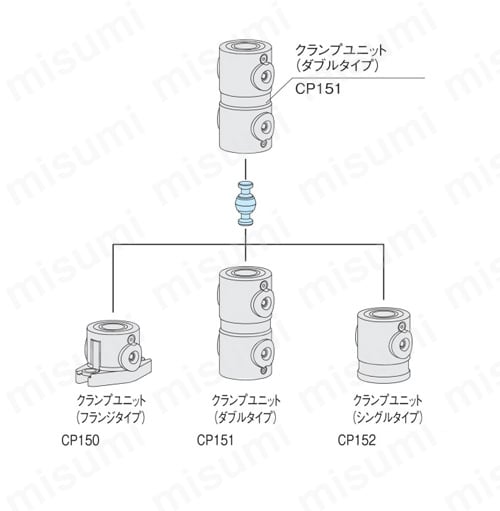

使用例
- CP151クランプユニット（ダブルタイプ）の連結にご使用ください。
- 繰り返し位置決め精度0.2
型番リスト
- 表示件数:
| 型番 |
長さ L(mm) |
連結部寸法 D(mm) |
連結部寸法 D1(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
33
|
15.5
|
11
| 10 | 1個 | 2,497円(
2,747円
) | 3日目 | |
50
|
24.5
|
16
| 10 | 1個 | 2,797円(
3,077円
) | 3日目 | |
66
|
31.5
|
21
| 10 | 1個 | 3,197円(
3,517円
) | 3日目 |
Loading...
詳細情報
基本情報
【用途】・CP151クランプユニット（ダブルタイプ）の連結にご使用ください。・繰り返し位置決め精度0.2。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
