ストレートブッシュ（CP159）
- 通常価格(税別)
- 870円 ～ 2,825円
- 税込価格
- 957円 ～ 3,108円
CP152をベースプレートへ取付けする為の位置決めブッシュ。
型番
未確定4件の候補があります。
Loading...
商品情報
外形図
製品仕様
- 本体：SK95、焼入焼戻、四三酸化鉄皮膜、研磨仕上
規格表
| 型 番 | d | D （h6） | H | 質量 （g） | 適用クランプユニット |
|---|---|---|---|---|---|
| CP159-06001 | 6 | 8 | 11 | 2 | CP152-06032 |
| CP159-08001 | 8.5 | 12 | 15 | 7 | CP152-08050 |
| CP159-12001 | 12.5 | 18 | 22 | 22 | CP152-12080 |
| CP159-16001 | 16.5 | 22 | 28 | 35 | CP152-16100 |

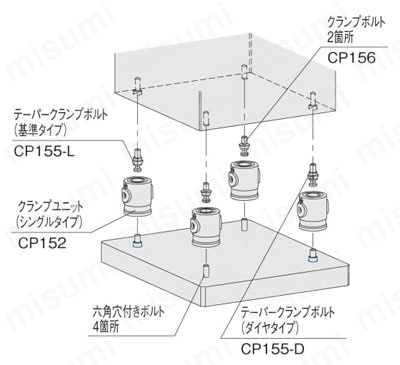

使用例
使用方法

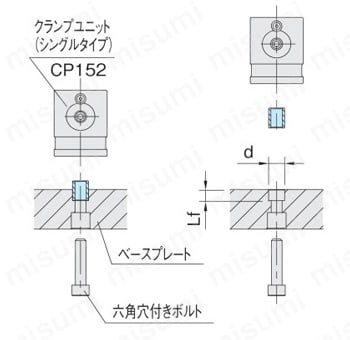

■ベースプレート穴加工図
| 型番 | d （H7） | Lf |
|---|---|---|
| CP159-06001 | 8 | 6.5 |
| CP159-08001 | 12 | 8.5 |
| CP159-12001 | 18 | 12.5 |
| CP159-16001 | 22 | 16.5 |

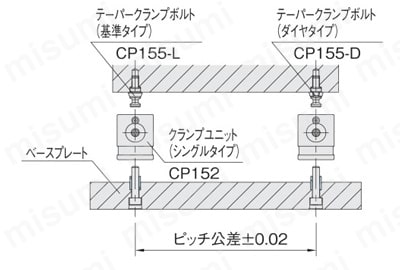

■ベースプレート穴ピッチ公差
使用例
型番リスト
- 表示件数:
| 型番 |
長さ L(mm) |
適用する本体品番 |
内径d |
外径 D(φ) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
11
|
CP152-06032
|
6mm
|
8
| - | 1個 | 1,850円(
2,035円
) | 3日目 | |
15
|
CP152-08050
|
8.5mm
|
12
| 10 | 1個 | 870円(
957円
) | 3日目 | |
22
|
CP152-12080
|
12.5mm
|
18
| 10 | 1個 | 1,982円(
2,180円
) | 3日目 | |
28
|
CP152-16100
|
16.5mm
|
22
| 10 | 1個 | 2,825円(
3,108円
) | 3日目 |
Loading...
詳細情報
基本情報
CP152をベースプレートへ取付けする為の位置決めブッシュ。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
