イマオコーポレーション

イマオコーポレーション

ガイドローラー Y型、複列アンギュラ（GRL-SWA-Y）

ガイドローラー Y型、複列アンギュラ（GRL-SWA-Y）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
4,997円 ～ 6,797円
税込価格
5,497円 ～ 7,477円

複列アンギュラベアリング仕様のガイドローラーです。【特長】・両方向のアキシアル...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定3件の候補があります。

Loading...

商品情報

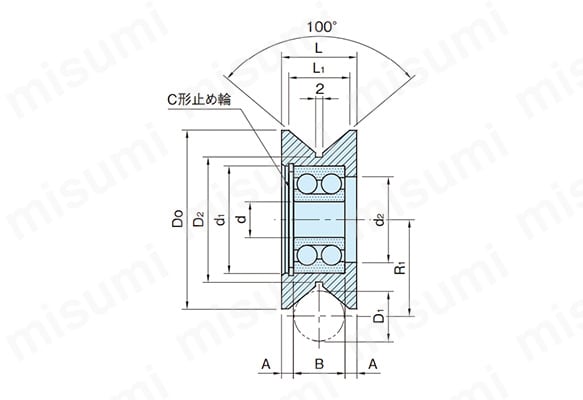

外形図

GRL-SWA-Yの寸法図

製品仕様

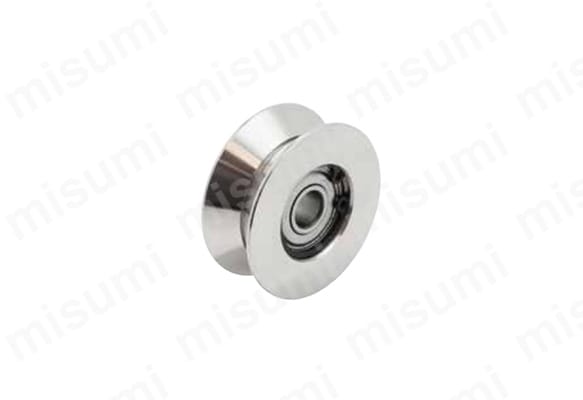

GRL-SWA-Yの外観

外観

型番ベアリング型番質量
（g）		適用するローラーピン
GRL50SWA-Y5200ZZ195RLP10SWARLP10EWA
GRL60SWA-Y5201ZZ315RLP12SWARLP12EWA
GRL70SWA-Y5202ZZ525RLP15SWARLP15EWA

技術データ（ベアリングの定格荷重）

ベアリング型番基本動定格荷重
Cr（N）		基本静定格荷重
Cor（N）
5200ZZ6,9503,800
5201ZZ9,1505,050
5202ZZ10,0006,050
本体ベアリング・止め輪
S45C
無電解ニッケルメッキ		スチール

規格表

型番D0min.max.D2Ldd1d2L1AB
D1R1D1R1
GRL50SWA-Y5014272030.93521103024173.314.4
GRL60SWA-Y6016322537.9422312322620.13.516
GRL70SWA-Y7020383044.54928153529246

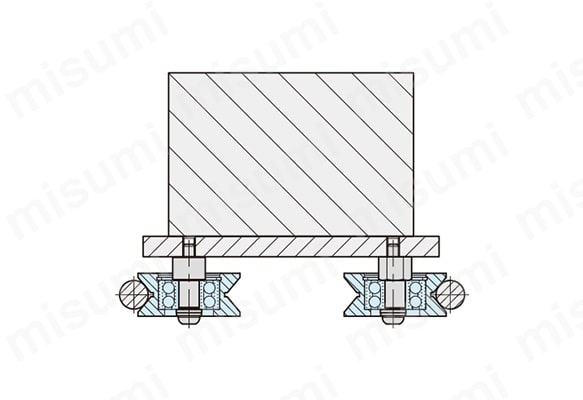

使用例

GRL-SWA-Yの使用例

型番リスト

表示件数:
  1. 1
型番
外径(mm)
ローラ幅(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
50
21
10

1個

4,997円( 5,497円 )

在庫品1日目

当日出荷可能

60
23
10

1個

5,868円( 6,455円 )

3日目

70
28
10

1個

6,797円( 7,477円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

複列アンギュラベアリング仕様のガイドローラーです。
【特長】
・両方向のアキシアル荷重、ラジアル荷重、モーメント荷重のかかる場所に最適です。
・各種スライド扉や搬送用のローラーに最適です。
・重荷重仕様です。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
