ガイドローラー クラウン型（GRL-C）
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- 2,038円 ～ 3,558円
- 税込価格
- 2,242円 ～ 3,914円
クラウン形状ガイドローラーです。【特長】・各種スライド扉や搬送用のローラーに最...
型番
未確定4件の候補があります。
Loading...
商品情報

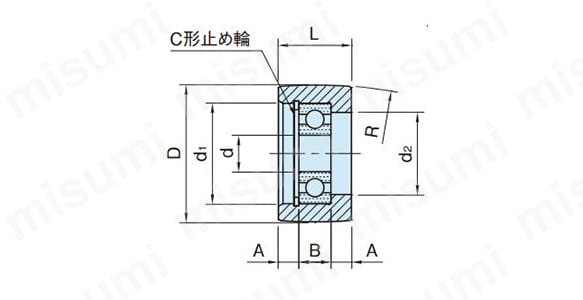

外形図
製品仕様

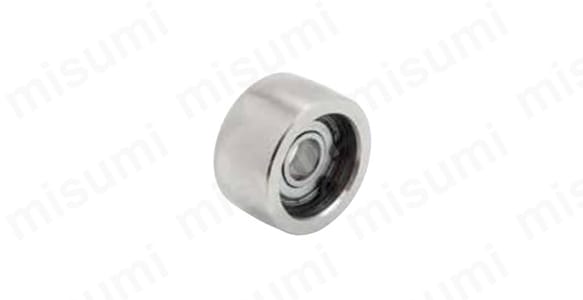

外観
- 本体：S45C、無電解ニッケルメッキ
- ベアリング・止め輪：スチール
| 型番 | 質量（g） |
|---|---|
| GRL30S-C | 23 |
| GRL40S-C | 55 |
| GRL60S-C | 155 |
| GRL70S-C | 215 |
技術データ（ベアリングの定格荷重）
| ベアリング型番 | 基本動定格荷重 Cr（N） | 基本静定格荷重 Cor（N） |
|---|---|---|
| 606ZZ | 2,260 | 840 |
| 608ZZ | 3,300 | 1,360 |
| 6201ZZ | 6,800 | 3,050 |
| 6202ZZ | 7,650 | 3,700 |
規格表
| 型番 | D | L | R | d | d1 | d2 | A | B | ベアリング型番 | 適用するローラーピン | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GRL-S-C | 30 | 22 | 12 | R50 | 6 | 17 | 13 | 3 | 6 | 606ZZ | - | RLP0606 | RLP06E | RLP06S |
| 40 | 30 | 16 | R100 | 8 | 22 | 18 | 4.5 | 7 | 608ZZ | RLP0807F | RLP0807 | RLP08E | RLP08S | |
| 60 | 42 | 23 | R150 | 12 | 32 | 26 | 6.5 | 10 | 6201ZZ | RLP1210F | RLP1210 | RLP12E | RLP12S | |
| 70 | 46 | 28 | R200 | 15 | 35 | 29 | 8.5 | 11 | 6202ZZ | - | RLP1511 | RLP15E | RLP15S | |

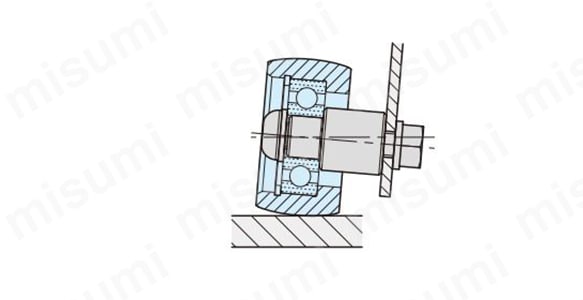

使用例
型番リスト
- 表示件数:
| 型番 |
ローラ材質 |
外径(mm) |
ローラ幅(mm) |
表面処理 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
Loading...
詳細情報
基本情報
クラウン形状ガイドローラーです。
【特長】
・各種スライド扉や搬送用のローラーに最適です。
・中荷重仕様です。
・本体材質は、スチール製と樹脂製を用意します。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
