AirTAC（エアタック）

AirTAC（エアタック）

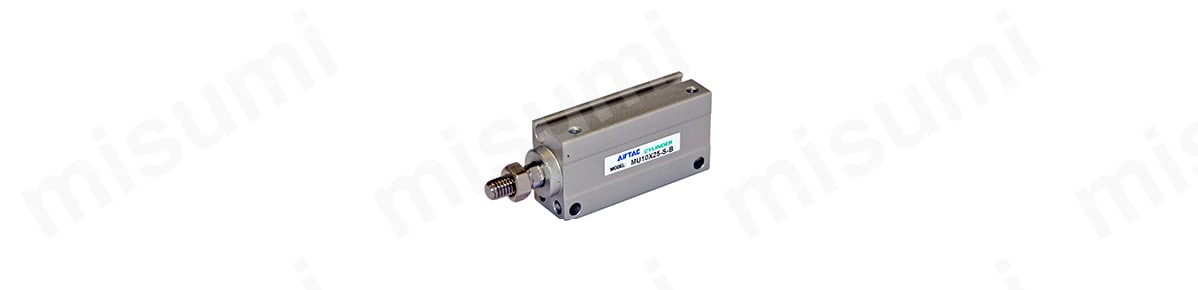

ミニフリーマウントシリンダ MUシリーズ

ミニフリーマウントシリンダ MUシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

4方向からの取付可能な小型シリンダ。【特長】・JIS標準。・複数のシリンダを並...

詳細情報を確認する

  • 種類：
    一般型シリンダ
  • シリンダ作動方式：
    複動形
  • ロッド作動方式：
    片ロッド
  • 本体形状：
    角形
  • 付加機能：
    標準
  • 環境・用途：
    標準
  • 周囲及び使用流体温度(℃)：
    -20::80
  • エンドロック：
    なし
  • バルブ：
    なし
  • 配管接続口径：
    M3X0.5

型番

未確定2件の候補があります。

  • CADデータ未対応

Loading...

商品情報

ミニフリーマウントシリンダ MUシリーズの仕様

ミニフリーマウントシリンダ MUシリーズ イメージ

ミニフリーマウントシリンダ MUシリーズ イメージ

内径（mm）6810
作動方式MU：複動形 MSU：単動押出し形
使用流体空気（40μm以上のフィルターにて濾過した空気をご使用下さい）
使用圧カ範囲複動形0.15～0.7MPa（22～100psi）0.1～0.7MPa（14～100psi）
単動形0.3～0.7MPa（44～100psi）0.2～0.7MPa（29～100psi）
保証耐圧カ1.05MPa（150psi）
周囲及び使用流体温度-20～80℃
使用ピストン速度複動形：30～500mm/s 単動形：50～500mm/s
ストローク長さの許容差0～+1.0
クッション無し
配管接続ロ径M3×0.5

型番リスト

表示件数:
  1. 1
型番
ストローク L(mm)
シリンダ内径 D(φ)
使用圧力(MPa)
磁石
ロッド先端ネジ種類
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
4 ～ 30
10
0.1～0.7
あり
メネジ

1個

-( - )

9日目

4 ～ 30
10
0.1～0.7
あり
オネジ

1個

-( - )

9日目

  1. 1

Loading...

詳細情報

基本情報

4方向からの取付可能な小型シリンダ。
【特長】
・JIS標準。
・複数のシリンダを並列に固定することができるので、設置スペースが小さくてすむ。
・本体に、センサースイッチ取付用の溝があるため、センサースイッチの取付が簡単。
・薄型シリンダと同等の推力があるが、さらに小型のため、薄型シリンダが設置できない場所にも設置可能。
・シリンダの先端にガイドボスがあるので、正確に取付・定位できる。
・内径の精密加工後に硬質酸化処理をするので、耐摩損、耐久性が優れている。
・位置検知機能を持つ磁石付形を選択できる。
ピストンは異形双方向密封方式を採用しているので、コンパクトな構造でオイルを保存する機能がある。
【用途】
・スペースが狭いところへの設置を考えている場合や何連か並列に並べて使用する。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
