NWショートフランジ 真空部品NWシリーズ
- SALE 2025/03/31まで
- 当日出荷可能
- 通常価格(税別)
- 739円 ～ 2,007円 特別価格
- 税込価格
- 813円 ～ 2,208円 特別価格
各種NW規格の配管を繋ぎ、真空ポンプにより真空装置や機器の真空引きが可能なNW...
型番
未確定5件の候補があります。
Loading...
商品情報
高品質・低コスト

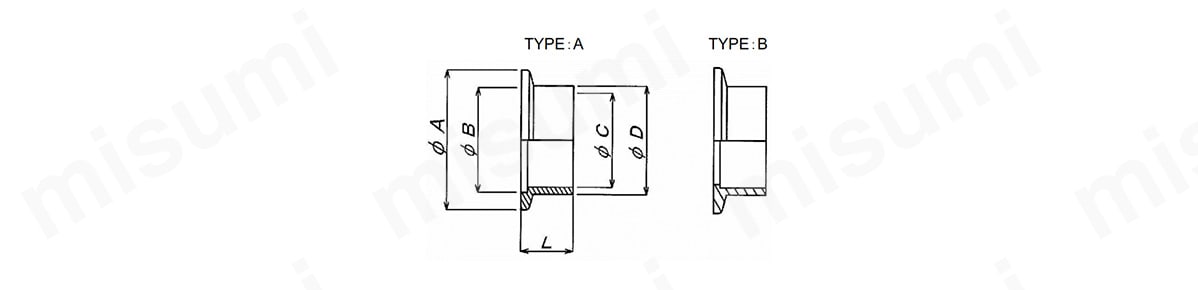

外形図
- 材質：SUS304/SUS316L。
- 特別寸法も製作。
- 保護キャップ付き。
NWショートフランジ 長さ20mm
| 規格 | 製品コード | TYPE | φA | φB | φC | φD | L |
|---|---|---|---|---|---|---|---|
| NW10 | SKFS1020 | A | 30 | 12.2 | 10.0 | 13.8 | 20 |
| NW16 | SKFS1620 | B | 30 | 17.2 | 17.5 | 21.7 | 20 |
| NW25 | SKFS2520 | A | 40 | 26.2 | 23.0 | 27.2 | 20 |
| NW40 | SKFS4020 | A | 55 | 41.2 | 37.1 | 42.7 | 20 |
| NW50 | SKFS5020 | B | 75 | 52.2 | 54.9 | 60.5 | 20 |
開発秘話
後発メーカーとして市場に認知されるためにコストパフォーマンスの良い製品を投入して参りました。
型番リスト
- 表示件数:
| 型番 |
フランジサイズ（呼び） |
管外径(mm) |
TYPE |
内径(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
NW（KF）10
|
13.8
|
A
|
10.0
| 10 | 1個 | 739円 221円 ( 243円 ) | 在庫品1日目 当日出荷可能 | |
NW（KF）16
|
21.7
|
B
|
17.5
| 10 | 1個 | 739円(
813円
) | 在庫品1日目 当日出荷可能 | |
NW（KF）25
|
27.2
|
A
|
23.0
| 10 | 1個 | 837円(
921円
) | 在庫品1日目 当日出荷可能 | |
NW（KF）40
|
42.7
|
A
|
37.1
| 10 | 1個 | 1,204円(
1,324円
) | 在庫品1日目 当日出荷可能 | |
NW（KF）50
|
60.5
|
B
|
54.9
| 10 | 1個 | 2,007円(
2,208円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
各種NW規格の配管を繋ぎ、真空ポンプにより真空装置や機器の真空引きが可能なNW／KF規格溶接用ショートフランジ。
【特長】
・保護キャップ付。
・ステンレス製のため、腐食に強く、高温の条件下でも使用が可能。
【用途】
・真空ポンプ周辺・各種分析機器・蒸着装置・スパッタリング装置・成膜装置・CVD装置。
・半導体製造装置・FPD製造装置・MO-CVD装置・エッチング装置の周辺配管。
・質量分析装置・電子顕微鏡用。
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
NWショートフランジ 真空部品NWシリーズのレビュー
よくあるご質問（FAQ）
- Q 在庫はどれくらいありますか？
-
A標準品在庫は常時数百個単位で在庫がございます。
- Q 他社製品との互換性はありますか？
-
Aご注意いただく点としては配管の外径寸法をご確認いただく必要があります。フランジ部分は基本的には他社と形状は同じになります。
