仕様・寸法を表示する

追加工・オプション

ＳＵＳ

ＳＵＳ

型番：SFF-562
アルミ構造材 SF40・45 溝幅10mmタイプ SF2-100・100・2S SF2-100 100 2S ﾃｲｼﾞｬｸ

アルミ構造材 SF40・45 溝幅10mmタイプ SF2-100・100・2S SFF-562

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
51,713円
税込単価
56,884円

アルミフレーム アルミ構造材 SF40・45 溝幅10mmタイプ SF2-10...

詳細情報を確認する

  • 基準フレーム幅(mm)：
    100
  • フレームサイズ：
    100×100
  • フレームシリーズ：
    SUS SF40・45（溝幅10mmタイプ）
  • フレーム溝数：
    2列溝×2列溝
  • 溝面種類：
    4面溝
  • 材質：
    A6N01SS-T5
  • 断面2次モーメント lx：
    388.09×104mm4
  • 断面2次モーメント ly：
    388.09×104mm4
  • 断面係数 Zx：
    77.62×103mm3
  • 断面係数 Zy：
    77.62×103mm3
  • 抵抗値(Ω)：
    109～10（帯電防止レベル）

(i)ご注意

  • 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
    型式間違いにご注意ください。
  • 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
  • 追加工についてはカタログPDFのP344～をご確認ください

型番

SFF-562 解除

Loading...

SFF-562 の仕様・寸法情報

商品情報

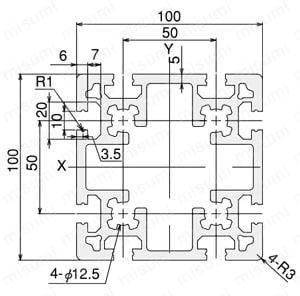

外形図

アルミ構造材 SF40・45 溝幅10mmタイプ SF2-100・100・2S　外形図

製品仕様

材質A6N01SS-T5
アルマイト表面処理
（ブラック：黒アルマイト処理）
断面2次モーメントlx=388.09×104mm4
ly=388.09×104mm4
断面係数Zx=77.62×103mm3
Zy=77.62×103mm3
単位質量8.93kg/m
抵抗値109～10Ω（帯電防止レベル）

対応フレームキャップ

品名型番
フレームキャップ1001002S（ブラック）SFA-038
フレームキャップ1001002S（ライトグレー）SFA-038G

型番リスト

表示件数:
  1. 1
型番
フレーム形状
表面処理
(1-1)長さ【定尺】(mm)
(1-2)長さ【カット品】(mm)
(2-1)側面穴あけ加工
(2-2)フレームキャップ外寸内仕様オプション（TGジョイントのみ）
(3)端面タップ加工
(4)45°斜めカット
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

SFF-562

[正方形] 正方形（追加工なし)
[白アルマイト] アルマイト
4000
-
-
-
-
-

1個

51,713円( 56,884円 )

5日目

  1. 1

Loading...

詳細情報

基本情報

アルミフレーム アルミ構造材 SF40・45 溝幅10mmタイプ SF2-100・100・2S／SF2-100・100・2S BLACK。

(i)ご注意

  • 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
    型式間違いにご注意ください。
  • 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
  • 追加工についてはカタログPDFのP344～をご確認ください

カタログ



類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

閉じる

SFF-562で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

アルミ構造材 SF40・45 溝幅10mmタイプ SF2-100・100・2Sの型番SFF-562のページです。
型番SFF-562に関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

アルミ構造材 SF40・45 溝幅10mmタイプ SF2-100・100・2S

アルミ構造材 SF40・45 溝幅10mmタイプ SF2-100・100・2S

    アルミ構造材 SF40・45 溝幅10mmタイプ SF2-50・100・1S

    アルミ構造材 SF40・45 溝幅10mmタイプ SF2-50・100・1S

      アルミ構造材 SF30 溝幅8mmタイプ SF-100・100・4S／BLACK

      アルミ構造材 SF30 溝幅8mmタイプ SF-100・100・4S／BLACK

        アルミ構造材 SF30 溝幅8mmタイプ SF-50・100・2S

        アルミ構造材 SF30 溝幅8mmタイプ SF-50・100・2S

          アルミ構造材 SF30 Sサイズ 溝幅8mmタイプ SF2-50・100・2S

          アルミ構造材 SF30 Sサイズ 溝幅8mmタイプ SF2-50・100・2S

            アルミ構造材 SF40・45 溝幅10mmタイプ SF2-40・80

            アルミ構造材 SF40・45 溝幅10mmタイプ SF2-40・80

              アルミ構造材　SF40・45　溝幅10mmタイプ　SF2-40･80･2H

              アルミ構造材　SF40・45　溝幅10mmタイプ　SF2-40･80･2H

                アルミ構造材 SF40・45 溝幅10mmタイプ SF2-40・120

                アルミ構造材 SF40・45 溝幅10mmタイプ SF2-40・120

                  アルミ構造材 SF40・45 溝幅10mmタイプ SF2-40・40

                  アルミ構造材 SF40・45 溝幅10mmタイプ SF2-40・40

                    アルミ構造材 SF40・45 溝幅10mmタイプ SF2-45･90

                    アルミ構造材 SF40・45 溝幅10mmタイプ SF2-45･90

                      アルミ構造材 SF40・45 溝幅10mmタイプ SF2-45・45

                      アルミ構造材 SF40・45 溝幅10mmタイプ SF2-45・45

                        アルミ構造材　SF40・45　溝幅10mmタイプ　SF2-80･80･2S･1F

                        アルミ構造材　SF40・45　溝幅10mmタイプ　SF2-80･80･2S･1F

                          アルミ構造材 SF20 溝幅6mmタイプ SF-40・40・2S

                          アルミ構造材 SF20 溝幅6mmタイプ SF-40・40・2S
                            メーカー ＳＵＳ ＳＵＳ ＳＵＳ ＳＵＳ ＳＵＳ ＳＵＳ ＳＵＳ ＳＵＳ ＳＵＳ ＳＵＳ ＳＵＳ ＳＵＳ ＳＵＳ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 5日目   4日目   5日目   5日目   5日目   1日目～   4日目～   5日目   1日目～   1日目～   1日目～   5日目～   1日目～
                            基準フレーム幅(mm) 100 50 100 50 50 40 40 40 40 45 45 80 40
                            フレームサイズ 100×100 50×100 100×100 50×100 50×100 40×80 40×80 40×120 40×40 45×90 45×45 80×80 40×40
                            フレームシリーズ SUS SF40・45（溝幅10mmタイプ） SUS SF40・45（溝幅10mmタイプ） SUS SF30（溝幅8mmタイプ） SUS SF30（溝幅8mmタイプ） SUS SF30（溝幅8mmタイプ） SUS SF40・45（溝幅10mmタイプ） SUS SF40・45（溝幅10mmタイプ） SUS SF40・45（溝幅10mmタイプ） SUS SF40・45（溝幅10mmタイプ） SUS SF40・45（溝幅10mmタイプ） SUS SF40・45（溝幅10mmタイプ） SUS SF40・45（溝幅10mmタイプ） SUS SF20（溝幅6mmタイプ）
                            フレーム溝数 2列溝×2列溝 1列溝×2列溝 4列溝×4列溝 2列溝×4列溝 2列溝×4列溝 1列溝×2列溝 1列溝×0列溝 1列溝×3列溝 1列溝×1列溝 1列溝×2列溝 1列溝×1列溝 2列溝×2列溝 2列溝×2列溝
                            溝面種類 4面溝 4面溝 4面溝 4面溝 4面溝 4面溝 2面溝（対向） 4面溝 4面溝 4面溝 4面溝 3面溝 4面溝

                            アルミ構造材 SF40・45 溝幅10mmタイプ SF2-100・100・2Sのレビュー

                            この商品のレビューはありません レビューを書く

                            この商品のバリエーション

                            型番
                            SFF-562B
                            型番通常単価(税別)(税込単価)最小発注数量スライド値引通常
                            出荷日                            		フレーム形状 表面処理 (1-1)長さ【定尺】
                            (mm)                             		(1-2)長さ【カット品】
                            (mm)                             		(2-1)側面穴あけ加工 (2-2)フレームキャップ外寸内仕様オプション（TGジョイントのみ） (3)端面タップ加工 (4)45°斜めカット

                            68,996円

                            ( 75,896円 )                            		1個 -

                            5日目

                            		[正方形] 正方形（追加工なし)黒アルマイト4000-----
