パイプスタンド GFNシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

一部当日出荷可能

評価 4.3平均満足度4.3 この商品のレビューをみる（3件）

通常価格(税別): 994円～ 1,566円

税込価格: 1,093円～ 1,723円

グリーンフレームNシリーズ（28mm）用コネクタ【特長】・フレームを床などに固...

詳細情報を確認する

種類：

メタルジョイント
適用パイプ径(φ),(□)：

28
ジョイント形状：

スタンド
接続形状：

つなぎのみ
材質：

SPHC
固定方法：

ねじ固定式
使用環境：

標準
表面処理：

なし

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

型番

未確定4件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

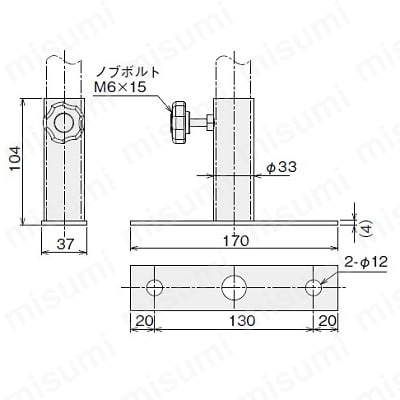

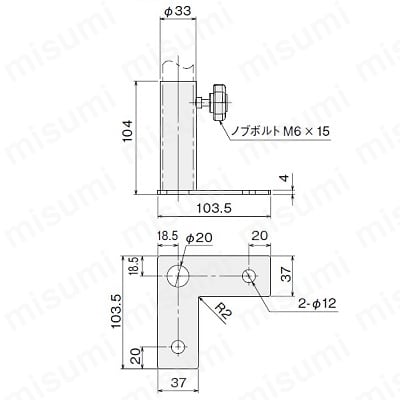

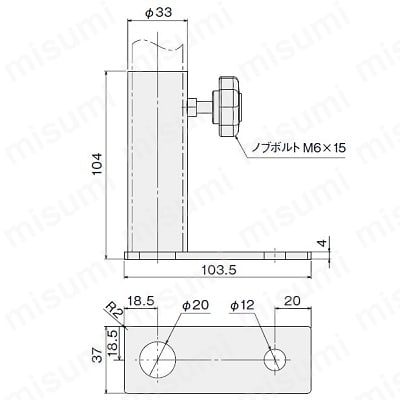

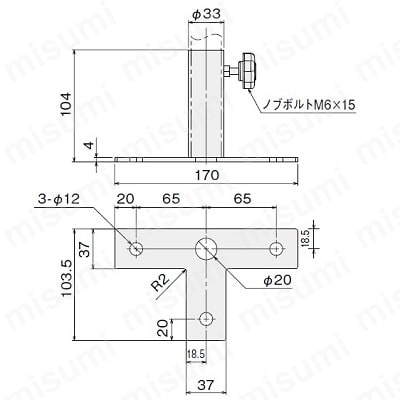

外形図

GFN-E15

GFN-E27

GFN-E28

GFN-E29

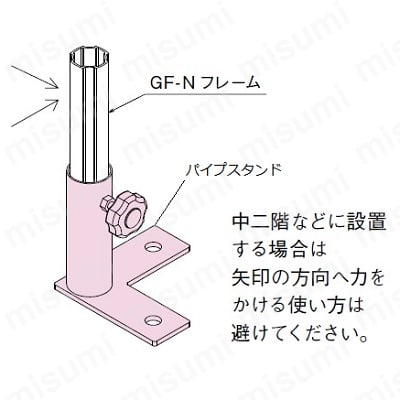

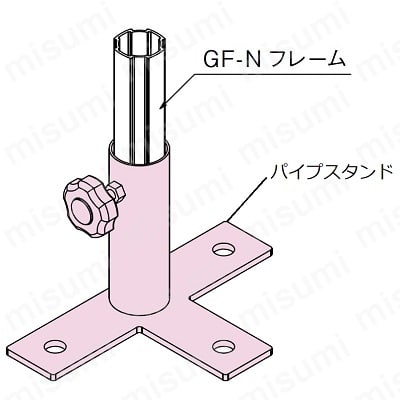

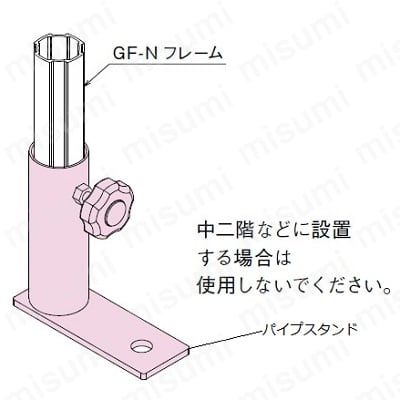

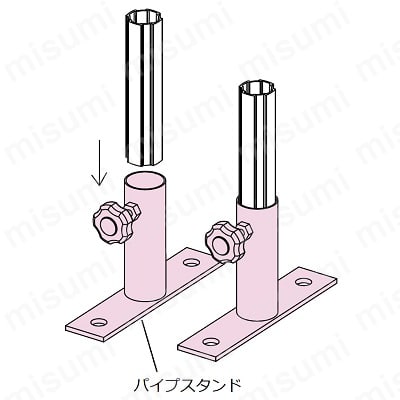

使用例

GFN-E15

GFN-E27

GFN-E28

GFN-E29

型番リスト

表示件数:

型番	商品仕様	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

GFN-E15	A型	-	1個	1,346円( 1,481円 )	7日目
GFN-E27	L型	10	1個	1,566円( 1,723円 )	在庫品1日目当日出荷可能
GFN-E28	T型	10	1個	1,497円( 1,647円 )	在庫品1日目当日出荷可能
GFN-E29	I型	10	1個	994円( 1,093円 )	5日目

詳細情報

基本情報

基本情報

グリーンフレームNシリーズ（28mm）用コネクタ
【特長】
・フレームを床などに固定する場合にご使用ください。
・材質：SPHC、SPCC
・質量：GFN-E15：285g、GFN-E27：297g、GFN-E28：372g、GFN-E29：227g

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
