アルミ構造材 SF共通パーツフラットバー（カット品）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 4.4平均満足度4.4 この商品のレビューをみる（29件）

通常価格(税別): -

税込価格: -

SFシリーズ対応。共通パーツフラットバー。画像は代表商品画像です。詳細はカタ...

詳細情報を確認する

種類：

フラット
材質：

A6063
表面処理：

アルマイト

型番

未確定45件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

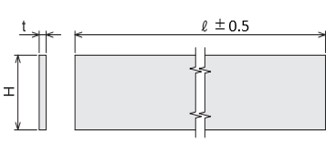

外形図

製品仕様

材質	A6063 アルマイト表面処理
断面性能及び単位質量	下表内

規格表

名称	型番	H	t	断面2次モーメント（×10⁴m⁴）		断面係数（×10³m³）		単位質量（kg/m）
名称	型番	H	t	Ix	Iy	Zx	Zy	単位質量（kg/m）
フラットバー10 T=3 l=50～2,000	SFF-BT4	10	3	0.025	0.00225	0.005	0.0015	0.081
フラットバー15 T=3 l=50～2,000	SFF-A164	15	3	0.0843	0.0033	0.112	0.022	0.12
フラットバー20 T=3 l=50～2,000	SFF-A184	20	3	0.2	0.0045	0.2	0.03	0.16
フラットバー20 T=5 l=50～2,000	SFF-A194	20	5	0.3333	0.0208	0.333	0.083	0.27
フラットバー20 T=6 l=50～4,000	SFF-AE4	20	6	0.399	0.036	0.399	0.120	0.32
フラットバー20 T=8 l=50～4,000	SFF-AF4	20	8	0.533	0.085	0.533	0.213	0.43
フラットバー20 T=10 l=50～4,000	SFF-AG4	20	10	0.666	0.166	0.666	0.333	0.54
フラットバー30 T=2 l=50～2,000	SFF-A204	30	2	0.45	0.002	0.3	0.02	0.16
フラットバー30 T=3 l=50～2,000	SFF-A214	30	3	0.675	0.0067	0.45	0.045	0.24
フラットバー30 T=5 l=50～2,000	SFF-A224	30	5	1.125	0.0312	0.75	0.125	0.41
フラットバー30 T=6 l=50～4,000	SFF-AA4	30	6	l.348	0.054	0.899	0.180	0.49
フラットバー30 T=8 l=50～4,000	SFF-A04	30	8	1.798	0.128	1.199	0.320	0.65
フラットバー30 T=10 l=50～4,000	SFF-A14	30	10	2.248	0.250	1.499	0.500	0.81
フラットバー40 T=3 l=50～2,000	SFF-A234	40	3	1.6	0.009	0.8	0.06	0.32
フラットバー40 T=6 l=50～4,000	SFF-A34	40	6	3.197	0.072	1.598	0.240	0.65
フラットバー40 T=8 l=50～4,000	SFF-A44	40	8	4.264	0.171	2.132	0.426	0.86
フラットバー40 T=10 l=50～4,000	SFF-AC4	40	10	5.330	0.333	2.665	0.666	1.08
フラットバー50 T=3 l=50～2,000	SFF-A384	50	3	3.125	0.011	1.25	0.075	0.4
フラットバー50 T=5 l=50～2,000	SFF-A394	50	5	5.204	0.052	0.208	2.08	0.68
フラットバー50 T=6 l=50～4,000	SFF-BS4	50	6	6.245	0.090	2.498	0.300	0.81
フラットバー50 T=8 l=50～4,000	SFF-A64	50	8	8.329	0.213	3.331	0.533	1.08
フラットバー50 T=12 l=50～4,000	SFF-B94	50	12	12.495	0.720	4.998	1.200	1.62
フラットバー60 T=5 l=50～4,000	SFF-AJ4	60	5	8.993	0.062	2.998	0.250	0.81
フラットバー60 T=6 l=50～4,000	SFF-AP4	60	6	10.793	0.110	3.598	0.367	0.97
フラットバー60 T=10 l=50～4,000	SFF-AR4	60	10	17.993	0.500	5.998	1.000	1.62
フラットバー60 T=12 l=50～4,000	SFF-AS4	60	12	21.593	0.860	7.198	1.433	1.94
フラットバー70 T=5 l=50～4,000	SFF-A404	70	5	14.282	0.073	4.081	0.28	0.95
フラットバー75 T=5 l=50～4,000	SFF-AY4	75	5	17.567	0.078	4.685	0.312	1.01
フラットバー75 T=6 l=50～4,000	SFF-AZ4	75	6	21.083	0.135	5.622	0.450	1.22
フラットバー75 T=8 l=50～4,000	SFF-BL4	75	8	28.114	0.320	7.497	0.800	1.62
フラットバー75 T=10 l=50～4,000	SFF-BM4	75	10	35.145	0.625	9.372	1.250	2.03
フラットバー75 T=12 l=50～4,000	SFF-BN4	75	12	42.177	1.080	11.247	1.800	2.43
フラットバー75 T=15 l=50～4,000	SFF-B34	75	15	52.724	2.109	14.060	2.812	3.04
フラットバー100 T=5 l=50～4,000	SFF-A414	100	5	41.647	0.104	8.329	0.416	1.35
フラットバー100 T=6 l=50～4,000	SFF-BA4	100	6	49.981	0.180	9.996	0.600	1.62
フラットバー100 T=8 l=50～4,000	SFF-BB4	100	8	66.647	0.427	13.329	1.066	2.16
フラットバー100 T=10 l=50～4,000	SFF-BC4	100	10	83.314	0.833	16.663	1.666	2.70
フラットバー100 T=12 l=50～4,000	SFF-BD4	100	12	99.981	1.440	19.996	2.400	3.24
フラットバー100 T=20 l=50～4,000	SFF-BR4	100	20	166.647	6.666	33.329	6.666	5.40
フラットバー125 T=10 l=50～4,000	SFF-AB4	125	10	162.730	1.041	26.037	2.083	3.38
フラットバー150 T=10 l=50～4,000	SFF-AD4	150	10	281.207	1.250	37.494	2.500	4.05

型番リスト

表示件数:

型番	高さ(mm)	厚みt(mm)	長さ(mm)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SFF-A04/L[50-4000/0.1]	30	8	50 ～ 4000	1個	-( - )	5日目
SFF-A14/L[50-4000/0.1]	30	10	50 ～ 4000	1個	-( - )	2日目
SFF-A34/L[50-4000/0.1]	40	6	50 ～ 4000	1個	-( - )	7日目
SFF-A44/L[50-4000/0.1]	40	8	50 ～ 4000	1個	-( - )	5日目
SFF-A64/L[50-4000/0.1]	50	8	50 ～ 4000	1個	-( - )	7日目
SFF-A154/L[50-2000/0.1]	15	2	50 ～ 2000	1個	-( - )	5日目
SFF-A164/L[50-2000/0.1]	15	3	50 ～ 2000	1個	-( - )	7日目
SFF-A174/L[50-2000/0.1]	20	2	50 ～ 2000	1個	-( - )	5日目
SFF-A184/L[50-2000/0.1]	20	3	50 ～ 2000	1個	-( - )	2日目
SFF-A194/L[50-2000/0.1]	20	5	50 ～ 2000	1個	-( - )	12日目
SFF-A204/L[50-2000/0.1]	30	2	50 ～ 2000	1個	-( - )	7日目
SFF-A214/L[50-2000/0.1]	30	3	50 ～ 2000	1個	-( - )	5日目
SFF-A224/L[50-2000/0.1]	30	5	50 ～ 2000	1個	-( - )	5日目
SFF-A234/L[50-2000/0.1]	40	3	50 ～ 2000	1個	-( - )	7日目
SFF-A384/L[50-2000/0.1]	50	3	50 ～ 2000	1個	-( - )	2日目
SFF-A394/L[50-2000/0.1]	50	5	50 ～ 2000	1個	-( - )	5日目
SFF-A404/L[50-4000/0.1]	70	5	50 ～ 4000	1個	-( - )	5日目
SFF-A414/L[50-4000/0.1]	100	5	50 ～ 4000	1個	-( - )	7日目
SFF-AA4/L[50-4000/0.1]	30	6	50 ～ 4000	1個	-( - )	26日目
SFF-AB4/L[50-4000/0.1]	125	10	50 ～ 4000	1個	-( - )	5日目
SFF-AC4/L[50-4000/0.1]	40	10	50 ～ 4000	1個	-( - )	7日目
SFF-AD4/L[50-4000/0.1]	150	10	50 ～ 4000	1個	-( - )	8日目
SFF-AE4/L[50-4000/0.1]	20	6	50 ～ 4000	1個	-( - )	7日目
SFF-AF4/L[50-4000/0.1]	20	8	50 ～ 4000	1個	-( - )	5日目
SFF-AG4/L[50-4000/0.1]	20	10	50 ～ 4000	1個	-( - )	2日目
SFF-AH4/L[50-4000/0.1]	40	12	50 ～ 4000	1個	-( - )	10日目
SFF-AJ4/L[50-4000/0.1]	60	5	50 ～ 4000	1個	-( - )	21日目
SFF-AP4/L[50-4000/0.1]	60	6	50 ～ 4000	1個	-( - )	7日目
SFF-AQ4/L[50-4000/0.1]	60	8	50 ～ 4000	1個	-( - )	10日目
SFF-AR4/L[50-4000/0.1]	60	10	50 ～ 4000	1個	-( - )	7日目
SFF-AS4/L[50-4000/0.1]	60	12	50 ～ 4000	1個	-( - )	7日目
SFF-AT4/L[50-4000/0.1]	60	15	50 ～ 4000	1個	-( - )	10日目
SFF-AY4/L[50-4000/0.1]	75	5	50 ～ 4000	1個	-( - )	7日目
SFF-AZ4/L[50-4000/0.1]	75	6	50 ～ 4000	1個	-( - )	8日目
SFF-B84/L[50-4000/0.1]	50	10	50 ～ 4000	1個	-( - )	5日目
SFF-B94/L[50-4000/0.1]	50	12	50 ～ 4000	1個	-( - )	7日目
SFF-BA4/L[50-4000/0.1]	100	6	50 ～ 4000	1個	-( - )	7日目
SFF-BB4/L[50-4000/0.1]	100	8	50 ～ 4000	1個	-( - )	8日目
SFF-BC4/L[50-4000/0.1]	100	10	50 ～ 4000	1個	-( - )	8日目
SFF-BD4/L[50-4000/0.1]	100	12	50 ～ 4000	1個	-( - )	9日目
SFF-BL4/L[50-4000/0.1]	75	8	50 ～ 4000	1個	-( - )	7日目
SFF-BM4/L[50-4000/0.1]	75	10	50 ～ 4000	1個	-( - )	8日目
SFF-BR4/L[50-4000/0.1]	100	20	50 ～ 4000	1個	-( - )	8日目
SFF-BS4/L[50-4000/0.1]	50	6	50 ～ 4000	1個	-( - )	5日目
SFF-BT4/L[50-2000/0.1]	10	3	50 ～ 2000	1個	-( - )	8日目

詳細情報

基本情報

基本情報

SFシリーズ対応。共通パーツフラットバー。
画像は代表商品画像です。詳細はカタログPDFをご覧ください。

【1日目出荷対象商品】
SFF-A14・SFF-A184・SFF-A384・SFF-AG4の切断品は15時までのご注文で1日目出荷致します。

※土・日・祝日・メーカー休日の場合を除く
（例）金曜日15：00までのご注文 ⇒ 金曜日受け付け、月曜日出荷
土曜日のご注文 ⇒ 翌週月曜受付、火曜日出荷
※追加工がある場合を除く

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
