仕様・寸法を表示する

追加工・オプション

ＳＵＳ

ＳＵＳ

ターンブラケット45A／45B

ターンブラケット45A／45B

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
888円 ～ 906円
税込価格
977円 ～ 997円

【特長】溝幅10㎜のターンブラケットです。【用途】断面取付SF2-45・45、...

詳細情報を確認する

(i)ご注意

  • ・商品イメージの写真はSFK-43AとSFK-43Bを組み合わせたものです。用途により組み合わせをご検討いただき商品を選定してください。
  • ・SFK-43Bを使用する場合はSダブルジョイントが別途必要となるため、フレームにもSダブルジョイント用穴加工が必要となります。

型番

未確定2件の候補があります。

Loading...

商品情報

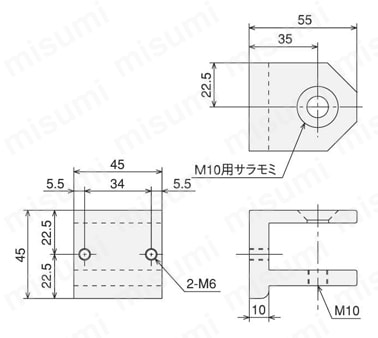

外形図

SFK-43A

SFK-43B

ターンブラケット45A／45B SFK-43A外形図
ターンブラケット45A／45B SFK-43B外形図

製品仕様

型番材質表面処理質量環境使用可能フレーム
SFK-43Aアルミ押出材アルマイト113gRoHS10対応品<断面取付>
SF2-45・45
SF-45・45（1F/K/2H含む）
<側面取付>
SF45シリーズすべてに適応
SFK-43B116g

※六角穴付皿ボルトM10×16 1本付
※推奨締付トルク:24.9N・m（M8同等）
※ターンブラケット45Bをご使用の場合、フレームとの接続にSダブルジョイントが必要となります。

使用例

取付例

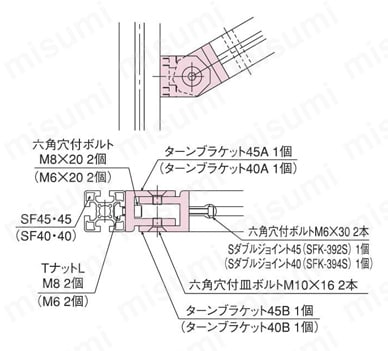

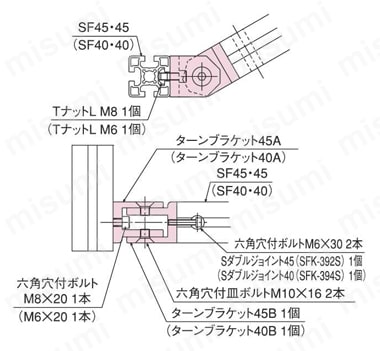

フレーム側面+断面取付の場合

ターンブラケット45A／45B フレーム側面+断面取付の場合取付例-1
ターンブラケット45A／45B フレーム側面+断面取付の場合取付例-2

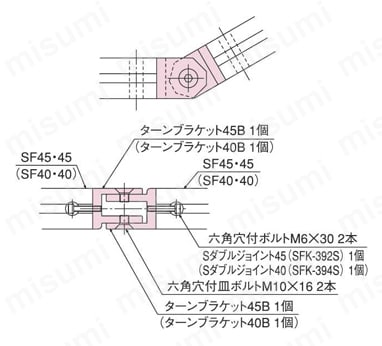

フレーム断面+断面取付の場合

ターンブラケット45A／45B フレーム断面+断面取付の場合取付例

※本製品は可動部の支点として使用できません。

型番リスト

表示件数:
  1. 1
型番
仕様
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
45A

1個

906円( 997円 )

在庫品1日目

当日出荷可能

45B

1個

888円( 977円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】溝幅10㎜のターンブラケットです。【用途】断面取付SF2-45・45、SF-45・45（1F/K/2H含む）側面取付：SF45シリーズすべてに適応しています。

(i)ご注意

  • ・商品イメージの写真はSFK-43AとSFK-43Bを組み合わせたものです。用途により組み合わせをご検討いただき商品を選定してください。
  • ・SFK-43Bを使用する場合はSダブルジョイントが別途必要となるため、フレームにもSダブルジョイント用穴加工が必要となります。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
