ＳＵＳ

オフセットアングルL4590

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引
一部当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 476円～ 830円

税込価格: 524円～ 913円

SF-40・45 Lサイズ溝幅10㎜タイプオフセットアングルL4590　R...

詳細情報を確認する

ブラケット種類：

薄型ブラケット
シリーズ：

SUS SF40・45シリーズ（溝幅10mmタイプ）
適用フレーム幅(mm)：

45 / 90
適用溝数：

1列溝
突起位置選択：

突起なし
直角度：

基準なし
本体材質：

A6063
本体表面処理：

アルマイト処理
タップ：

タップ無

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

型番

未確定3件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

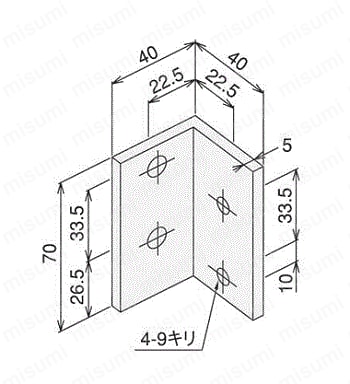

外形図

製品仕様

キット内容（SFK-A23・SFK-A23S）

オフセットアングルL4590×1
六角穴付ボルト（M8×15）×4
TナットL（M8）×4
※（ステン）キットはボルト・ナットがステンレス製になります。

素材／技術データ

材質	アルミ押出材アルマイト表面処理
質量	67g（単品）
環境	RoHS10対応品

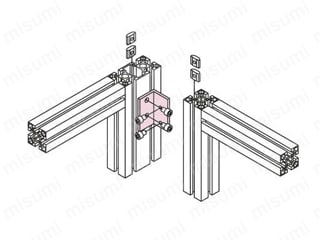

使用例

型番リスト

表示件数:

型番	仕様	付属品（ボルト・ナット）材質	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SFJ-A23	単品	-	1個	476円( 524円 )	在庫品1日目当日出荷可能
SFK-A23	キット	スチール	1個	798円( 878円 )	5日目
SFK-A23S	キット	ステン	1個	830円( 913円 )	5日目

詳細情報

基本情報

基本情報

SF-40・45 Lサイズ溝幅10㎜タイプオフセットアングルL4590　RoHS10対応品　材質：アルミ押出材アルマイト表面処理　質量：67g

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

商品担当おすすめ

日東電工

No.95S ニトフロンパイプシール（ふっ素樹脂製品）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品オフセットアングルL4590	アングルブラケットL4590	オフセットアングルL4080	オフセットアングルL50100	ハードブラケットL4590	オフセットアングルS3060	オフセットアングルSS2040	アングルブラケットL40	アングルブラケットL50	アングルブラケットL45	アングルブラケットL4080	アングルブラケットL50100	ハードブラケットLW4590
メーカー	ＳＵＳ	ＳＵＳ	ＳＵＳ	ＳＵＳ	ＳＵＳ	ＳＵＳ	ＳＵＳ	ＳＵＳ	ＳＵＳ	ＳＵＳ	ＳＵＳ	ＳＵＳ	ＳＵＳ
通常価格	476円～	744円～	481円～	511円～	513円～	360円～	211円～	207円～	338円～	329円～	438円～	712円～	858円～
通常出荷日	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能
ブラケット種類	薄型ブラケット	薄型ブラケット	薄型ブラケット	薄型ブラケット	押出型ブラケット	薄型ブラケット	薄型ブラケット	薄型ブラケット	薄型ブラケット	薄型ブラケット	薄型ブラケット	薄型ブラケット	押出型ブラケット
シリーズ	SUS SF40・45シリーズ（溝幅10mmタイプ）	SUS SF40・45シリーズ（溝幅10mmタイプ）	SUS SF40・45シリーズ（溝幅10mmタイプ）	SUS SF40・45シリーズ（溝幅10mmタイプ）	SUS SF40・45シリーズ（溝幅10mmタイプ）	SUS SF30シリーズ（溝幅8mmタイプ）	SUS SF20シリーズ（溝幅6mmタイプ）	SUS SF40・45シリーズ（溝幅10mmタイプ）	SUS SF40・45シリーズ（溝幅10mmタイプ）	SUS SF40・45シリーズ（溝幅10mmタイプ）	SUS SF40・45シリーズ（溝幅10mmタイプ）	SUS SF40・45シリーズ（溝幅10mmタイプ）	SUS SF40・45シリーズ（溝幅10mmタイプ）
適用フレーム幅(mm)	45 / 90	45 / 90	40 / 80	50 / 100	45 / 90	30 / 60	20 / 40	40	50	45	40 / 80	50 / 100	90
適用溝数	1列溝	2列溝	1列溝	1列溝	2列溝	1列溝	1列溝	1列溝	1列溝	1列溝	2列溝	2列溝	2列溝
突起位置選択	突起なし	突起なし	突起なし	突起なし	突起なし	突起なし	突起なし	突起なし	突起なし	突起なし	突起なし	突起なし	突起なし
