トヨックス

ホース継手トヨコネクタ真鍮製（ホース口一体タイプ）TC3-B型

Name: ホース継手 トヨコネクタ 真鍮製（ホース口一体タイプ）TC3-B型
Brand: トヨックス
SKU: TC3-B9-R-1/4
Price: 1994 JPY
Rating: 4.7 (9 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引
一部当日出荷可能

評価 4.7平均満足度4.7 この商品のレビューをみる（9件）この商品のFAQをみる(2件)

通常単価(税別): 1,813円

税込単価: 1,994円

真鍮製の工場設備配管・各種機械組込用継手。【特長】・ネジ部分に段差があるので、...

詳細情報を確認する

種類：

ホース用継手
本体材質：

真鍮
形状：

ストレート
ホース接続種類：

袋ナット
接続種類：

ニップル
接続ねじの種類：

R

型番

TC3-B9-R-1/4 解除

CADデータ未対応

My部品表保存

数量：
価格を確認

指定中の仕様・寸法情報

商品情報
型番リスト
詳細情報
カタログ

商品情報

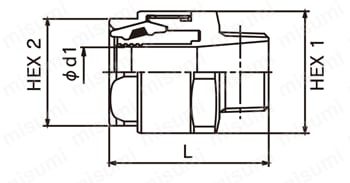

外形図

規格表

継手品番	適合ホース		ネジ規格	寸法（mm）				重量	梱包単位
継手品番	内径mm	品番	ネジ規格	L	Φd1	HEX 1	HEX 2	g	個
TC3-B 9-R1/4	9	HPT,TR,HTR,ST,TSG,TS,TG,HTD,TFB,EC	R1/4	42.5	7.0	29	24	102	20
TC3-B 9-R3/8	9		R3/8	43.5	7.0	29	24	108	20
TC3-B12-R3/8	12		R3/8	44.5	10.0	32	27	127	20
TC3-B12-R1/2	12		R1/2	48.0	10.0	32	27	141	20
TC3-B15-R3/8	15	HPT,TR,HTR,ST,TSG,TS,TG,HTD,TFB,HTF, TGF,EC	R3/8	44.5	11.5	36	31	159	20
TC3-B15-R1/2	15		R1/2	48.0	13.0	36	31	167	20
TC3-B19-R1/2	19		R1/2	52.0	15.0	41	36	239	10
TC3-B19-R3/4	19		R3/4	53.5	17.0	41	36	241	10
TC3-B25-R3/4	25	HPT,TR,HTR,ST,TSG,TS,TG,HTD,TFB,HTF, TFS,TGF,EC,ECS	R3/4	56.0	20.5	49	42	345	10
TC3-B25-R1	25	HPT,TR,HTR,ST,TSG,TS,TG,HTD,TFB,HTF, TFS,TGF,EC,ECS	R1	59.0	22.5	49	42	357	10

取り付け方

1	あらかじめニップルを機械側に取り付けます。
2	ホースに袋ナットを通しパッキン付きスリーブを通します。 ※パッキンがスリーブ内側の溝にはまっているかご確認ください。
3	ニップル奥までホースを差し込み、スリーブを押し込みます。
4	袋ナットをすき間がなくなるまで締め上げてください。
5	パッキン付きスリーブが袋ナット端面よりも１ mm 以上斜めに飛び出していないことをご確認ください。パッキン付きスリーブが斜めに飛び出している場合は、もう一度、手順3番に戻り、袋ナットを締め上げてください。

製品仕様

流体		空気水（工業用水）油
主材質		真鍮
素材詳細	ニップル	真鍮
	袋ナット	真鍮
	スリーブ	ポリアセタール
	ゴムパッキン	NBR
機能		簡単挿入作業標準化省エネ漏れ抜け防止リユース

商品特長詳細

漏れ、抜けにくい

ホースの挿入が簡単にでき、袋ナットを隙間なく締めつけるだけでホース抜け、流体漏れを防止。

時間短縮の実現

ホースの挿入、取外しが簡単で作業効率がアップ。

作業標準化

袋ナットを最後まで締めつけることで完了。
ホースの挿入も簡単で、人による取付作業のバラツキがなく確実に作業ができる。

圧力損失の低減

流体漏れの減少と、竹の子継手に比べ広い有効断面積（穴径が大きい）が圧力損失を低減。省エネにも貢献します。

耐久性

ホース口とニップルが一体なので、流体が継手内部のパッキンに接液することがないのでパッキンの耐性でなく、継手本体の耐性がある流体を使用できます。

廃棄物の低減

継手本体が再使用可能なので、廃棄物と経費を低減。

振動に強い

振動による漏れ抜けなどの配管トラブルを防止、地震などの予防保全や災害後の復旧作業が容易。

注意・禁止事項

施工上の注意

1.ホースカットの際は、ホース端面が垂直になるようにカットしてください。
2.ホースを挿入する際に、ホース挿入部表面に油等を塗らないでください。
　ホース抜け発生の原因になります。
3.ホース挿入部の根元までホースが挿入されている事をご確認ください。
4.袋ナットは、すき間がなくなるまで締め上げてください。
　すき間がある状態で使用されますとホース抜けや流体漏れによるトラブルが発生します。
　また、締め付け時の“ モンキー（モーター）レンチ ” 滑りによるケガをしないようにご注意ください。
5.ホース挿入部および TC3 型パッキン付きスリーブに刃物等で傷をつけないでください。
6.施工後に、継手部からのホース抜けや流体漏れが生じていない事を確認してからご使用ください。
7.パッキンは必ずセットしてご使用ください。
8.締め上げには“ モンキー（モーター）レンチ ” をご使用ください。“ パイプレンチ ” は使用しないでください。袋ナット部を傷つけます。
9.施工時には、継手の鋭利な部分でケガをしないようにご注意ください。

使用時の注意

1.本製品は、下記トヨックスホース専用のホース継手です。他社ホースおよび適合ホース以外に接続された場合は、性能を十分に発揮、維持で
　きない場合がありますので何ら保証はいたしません。
　（ TC3-B 適合ホース品番：TR、HTR、ST、HPT、TSG、TFB、HTF、TFS、TS、TG、TGF、HTD、EC、ECS ）
2.適合ホースの使用温度範囲内および使用圧力範囲内でご使用ください。
3.継手付近で、ホースを極端に曲げた状態で使用しないでください。ホースの※3最小曲げ半径より大きい曲げ半径でご使用ください。
4.振動や衝撃の起こる場所では使用しないでください。継手の破損やホース抜け発生の恐れがあります。
5.ネジ部に段差がありますので、サニタリー配管（食品等）には使用しないでください。
　※ 食品の衛生面で問題が発生する恐れがあります。
6.ホース内に流体を通している時は、継手の組立・分解作業はしないでください。
　流体漏れやホース抜け発生の恐れがあります。
7.ご使用期間中は、継手部からのホース抜けや流体漏れが発生していないか定期点検を実施してください。
8.下記の用途での配管には使用しないでください。継手破損、ホース破裂、ホース抜けが発生する恐れがあります。
　・電磁弁配管等での配管内に衝撃圧がかかる配管
　・継手部に振動および衝撃が加わる箇所
　・常にホースに引っ張りの応力がかかる用途
　・ホースに帯電するような用途（感電する危険があります）

継手の再使用とホース交換に関する注意

1.本製品の再使用時には、各部品の損傷がないことを確認後、TC3型パッキン付きスリーブの交換が必要です。
2.必ず新品のホースを使用してください。
3.ホース交換時には、必ず継手表面に付着した流体や汚れを取り除いてください。
　流体漏れやホース抜け発生の恐れがあります。

警告

1.本製品の流路（内面）の材質は、真鍮を使用しています。
　流体の種類によっては腐食や流体漏れが生じる場合があります。ご使用前にご確認（カタログ、ホームページ記載の耐薬品データ参照）または
　フリーダイヤルにてお問い合わせください。
　継手外面への流体物の接触に関しても同様にご確認ください。
2.ホースをねじった状態で配管・使用しないでください。ねじれがかかった場合、ホースの内部構造が変形し、「破裂」に至り、危険です。
　次の例を参考にして、適切な処置を講じてください。

ホース継手トヨコネクタ真鍮製（ホース口一体タイプ）TC3-B 注意・禁止事項01

例1）配管時のホースのねじれ

ホース継手トヨコネクタ真鍮製（ホース口一体タイプ）TC3-B 注意・禁止事項02

例2）曲げたときのねじれ

型番リスト

表示件数:

型番	使用流体	接続ねじの呼び(規格)	適用ホース内径(φ)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

TC3-B9-R-1/4

1個

1,813円( 1,994円 )

4日目

詳細情報

基本情報

基本情報

真鍮製の工場設備配管・各種機械組込用継手。
【特長】
・ネジ部分に段差があるので、サニタリー配管（食品等）には不向き
・ホースの挿入が簡単にでき、袋ナットを隙間なく締めつけるだけでホース抜け、流体漏れを防止
・ホースの挿入、取外しが簡単で作業効率がアップ。人による取付作業のバラツキがなく確実に作業可能
・流体漏れの減少と、竹の子継手に比べ広い有効断面積が（穴径が大きい）圧力損失を低減
・継手本体が再使用可能なので、廃棄物と経費を低減
・振動による漏れ抜けなどの配管トラブルを防止、地震などの予防保全や災害後の復旧作業が容易
【用途】
・工場設備配管・各種機械組込用（トヨックスホース専用継手）に最適

カタログ

類似品

リガルジョイント

ホース用継手カンタッチ TH

評価 4.0

通常価格(税別)： 3,257円～

特別価格

通常出荷日： 7日目～
リガルジョイント

ホース用継手カンタッチ JH

評価 5.0

通常価格(税別)： 1,888円～

通常出荷日： 7日目
リガルジョイント

ホース用継手カンタッチ THJ

評価 0.0

通常価格(税別)： 2,269円～

通常出荷日： 7日目～

商品担当おすすめ

閉じる

TC3-B9-R-1/4で型番確定

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ホース継手トヨコネクタ真鍮製（ホース口一体タイプ）TC3-B型の型番TC3-B9-R-1/4のページです。
型番TC3-B9-R-1/4に関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

	今見ている商品ホース継手トヨコネクタ真鍮製（ホース口一体タイプ）TC3-B型	トヨコネクタTC6-B継手	ホース継手トヨコネクタF ステンレス製（ホース口分離タイプ）	ホース用継手　両口ホースジョイント	ホース継手	トヨコネクタ TC3-S型	トヨコネクタ TC3-FS型	ホース専用継手エイトニップル B	トヨコネクタ TC3-SS型	ホース継手両口ホースジョイント HS	トヨコネクタ-TC3-PC型	ホース専用継手エイトロック B	三つ又ホース口
メーカー	トヨックス	トヨックス	トヨックス	ミスミ	トラスコ中山	トヨックス	トヨックス	八興	トヨックス	アソー	トヨックス	八興	トラスコ中山
通常価格	1,813円～	11,188円～	50,338円～	570円～	1,208円～	5,482円～	25,647円	1,024円～	6,278円～	518円～	2,513円～	3,422円～	1,370円～
通常出荷日	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	3日目	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	3日目	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能
種類	ホース用継手	ホース用継手	ホース用継手	ホース用継手	ホース用継手	ホース用継手	ホース用継手	ホース用継手	ホース用継手	ホース継手	ホース用継手	ホース用継手	ホース用継手
本体材質	真鍮	真鍮	SUS316L	黄銅	黄銅(C3604)	SCS13(SUS304相当)	SUS316L	真鍮	SUS316L	C3604BD材	樹脂	真鍮	黄銅(C3771)
形状	ストレート	ストレート	ストレート	ストレート	ストレート	ストレート	ストレート	ストレート	ストレート	ユニオン式ストレート	ストレート	ストレート	Y型
ホース接続種類	袋ナット	固定金具	袋ナット	タケノコ	タケノコ	袋ナット	袋ナット	リブ式	袋ナット	竹の子	袋ナット	ナット	タケノコ
接続種類	ニップル	ニップル	フェルール	ジョイント	その他	ニップル	フェルール	オネジ	ニップル	竹の子	ニップル	オネジ	その他

back next

ホース継手トヨコネクタ真鍮製（ホース口一体タイプ）TC3-B型のレビュー

評価 4.7 平均満足度：4.7 9件のレビュー

星５

89%
星４

0%
星３

11%
星２

0%
星１

0%

レビューを書く

高評価レビュー

ホースのすっぽ抜け防止

評価 5.0満足度：5.02021/09/01

冷却水に市水を使っているが、以前はホースバンドで止めていたが、万が一すっぽ抜けが起きた場合甚大な被害が想定される為、トヨコネクタに変更した。トヨコネクタの紹介ビデオを見る限りでは、ホースのすっぽ抜けは発生せずに水圧に耐えきれなくなったホースが裂けるまで耐えていたので安心して使用出来ると思った。以前にも他サイズを使用していたが、10年使用中に抜けは起きていません。

もっと読む閉じる

1人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

ホースのすっぽ抜け防止

評価 5.0満足度：5.02021/09/01

もっと読む閉じる

1人が参考にしています。

空圧配管

評価 5.0満足度：5.02023/03/23

社内空圧配管でコンプレッサーからタンク間、タンクからメイン配管への接続に使用。ホースはトヨックス社に相談しトヨシグナルを選定。このホースが当サイトで取扱終了になってしまったのは残念です。

もっと読む閉じる

0人が参考にしています。

設備配管に

評価 5.0満足度：5.02021/02/26

使用歴5年。
設備配管に取付け使用しました。
品質も良くてリピート使用しています。

もっと読む閉じる

0人が参考にしています。

ツギテ

評価 5.0満足度：5.02020/02/23

少量買いが出来るので、利用しやすいです。品質も問題なく使用できます

もっと読む閉じる

0人が参考にしています。

圧力装置のホース継ぎ手として使用

評価 3.0満足度：3.02018/10/30

圧力装置のホース継ぎ手としてヘリウムなど装置に流すため使用しています。フレキシブルかつ耐油性のある継ぎ手ですので選定しました。想定通りの性能で満足していますが、再利用が出来ないのが残念でした、その点が行えるようになるとなお使いやすい継ぎ手だと思います。

もっと読む閉じる

0人が参考にしています。

9件全て見る

よくあるご質問（FAQ）

Q トヨコネクタはRoHS対応になっていますか？: A

RoHS対応になっています。

Q トヨコネクタは取付け・取外しの繰り返し使用できますか？: A

トヨコネクターシリーズはリユース可能です。
ただしリユースの場合は必ずスリーブを交換してください。

この商品のバリエーション

型番
TC3-B12-R1/2
TC3-B15-R-3/8
TC3-B15-R1/2
TC3-B19-R-1/2
TC3-B19-R3/4
TC3-B9-R3/8

通常単価(税別)(税込単価)	最小発注数量	スライド値引	通常出荷日	RoHS ?	使用流体	接続ねじの呼び(規格)	適用ホース内径 (φ)
2,176円 ( 2,394円 )	1個	あり	在庫品1日目当日出荷可能	10	水 / 空気 / 溶剤・塗料 / 薬品 / ガス / 粉体 / 油	1/2	12
2,560円 ( 2,816円 )	1個	-	在庫品1日目当日出荷可能	-	水 / 空気 / 油	[3/8B] 3/8	15
2,561円 ( 2,817円 )	1個	あり	在庫品1日目当日出荷可能	10	水 / 空気 / 溶剤・塗料 / 薬品 / ガス / 粉体 / 油	1/2	15
3,335円 ( 3,669円 )	1個	-	在庫品1日目当日出荷可能	-	水 / 空気 / 油	1/2	19
3,465円 ( 3,812円 )	1個	-	在庫品1日目当日出荷可能	10	水 / 空気 / 溶剤・塗料 / 薬品 / ガス / 粉体 / 油	3/4	19
1,920円 ( 2,112円 )	1個	-	在庫品1日目当日出荷可能	10	水 / 空気 / 溶剤・塗料 / 薬品 / ガス / 粉体 / 油	[3/8B] 3/8	9
