エヌアイシ・オートテック

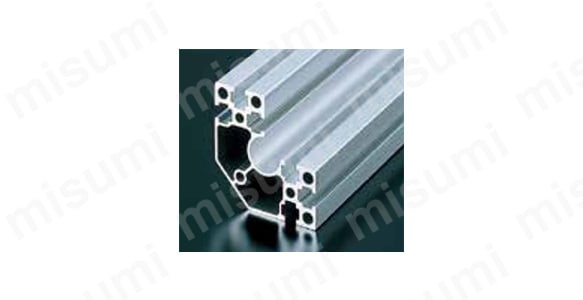

ベーシックフレーム M6シリーズヘビー級 AFSC-606030

Name: ベーシックフレーム M6シリーズ ヘビー級 AFSC-606030
Brand: エヌアイシ・オートテック
SKU: 221005477402
Rating: 4 (1 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 4.0平均満足度4.0 この商品のレビューをみる（1件）この商品のFAQをみる(2件)

通常価格(税別): -

税込価格: -

カクチャで作図した、アルミフレームに部品配置図を印刷出来き、組立時間の短縮が可...

詳細情報を確認する

基準フレーム幅(mm)：

30
フレームシリーズ：

エヌアイシ・オートテック　M6シリーズ
フレーム形状：

C面付き
表面処理：

アルマイト
材質：

A6063S-T5
表面処理(塗装)：

クリア電着塗装
色：

シルバー

型番

未確定2件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

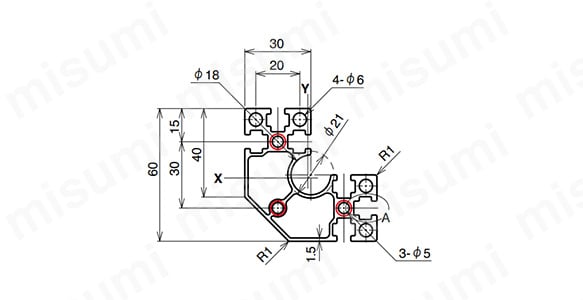

外形図

○NIC規格タップ位置

製品仕様

表面処理：アルマイト処理（平均5μm以上）、クリア電着塗装
※ 熱硬化性アクリル系樹脂電着塗装（塗膜厚さ：規定なし／JIS H8602：2010準拠）
切断方法：mm単位
切断公差：±0.3mm（≦2m）

在庫寸法	販売寸法^※1	材質	引張強度	断面積	質量	断面二次モーメント
6,000 mm	15～4,000 mm	A6063S-T5	185 N/mm²	760.5 mm²	2,053 Kg/m	lx 26.5×10⁴mm⁴	ly 26.5×10⁴mm⁴

※1 販売寸法：商品を安全に発送するため、販売寸法を設定させていただいております。

開発秘話

ベーシックフレームはアルファフレームの基本となるフレームです、
基準寸法で外形やT溝をデザインしてあり、標準ブラケットやアクセサリーをボルト結合で自由に組み合わせることが出来ます。

型番リスト

表示件数:

型番	タップ加工	長さ(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

AFSC-606030-6-[15-4000/1]	なし	15 ～ 4000	10	1個	-( - )	4日目
AFSC-606030-6-[15-4000/1]-[T,W]	T(片端面) / W(両端面)	15 ～ 4000	10	1個	-( - )	5日目

詳細情報

基本情報

基本情報

カクチャで作図した、アルミフレームに部品配置図を印刷出来き、組立時間の短縮が可能なフレーム。
【特長】
・アルファフレームの基本となるフレームです。
・基準寸法で外形やT溝をデザインしてあり、標準ブラケットやアクセサリーをボルト結合で自由に組み合わせることが出来ます。
・設計サポート（カクチャ）を併用する事により、組立図やナット挿入図を見ながら組立が可能。
・アルミフレームにアクリル系樹脂を電着塗装する事により、表面にクリアな質感を再現。
【用途】
・FA装置架台の材料や、展示会用カバーの部材として。
・クリーン関連の枠組み用の部材や、L型形状フレーム1か所角無しC20として。

カタログ

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
