エヌアイシ・オートテック

エヌアイシ・オートテック

スペシャルフレーム SPシリーズ 蝶番フレーム AFH-0930/0940

スペシャルフレーム SPシリーズ 蝶番フレーム AFH-0930/0940

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

スペシャルフレームはダクト、コンベア、オイルパン、棚、蝶番など、特定用途向けに...

詳細情報を確認する

  • 種類：
    抜差し蝶番
  • 本体材質：
    A6063S-T5
  • 表面処理：
    アルマイト処理
  • 表面処理(塗装)：
    クリア電着塗装

型番

未確定2件の候補があります。

Loading...

商品情報

外形図

スペシャルフレーム SPシリーズ 蝶番フレーム AFH-0930/0940 AFH-0930外形図

AFH-0930外形図

スペシャルフレーム SPシリーズ 蝶番フレーム AFH-0930/0940 AFH-0940外形図

AFH-0940外形図

製品仕様

・表面処理 シルバー： アルマイト処理（平均5μm以上）
クリア電着塗装 ※ 熱硬化性アクリル系樹脂電着塗装（塗膜厚さ：規定なし/JIS H8602:2010準拠）
・切断寸法 mm単位
・切断公差 ±0.3mm（≦2m）

AFH-0930

販売寸法材質引張強度断面積質量断面二次モーメント
15～3,000 mmA6063S-T5185 N/mm2150.3 mm20.406 kg/mlx 0.054×104 mm4ly 1.10×104 mm4

AFH-0940

販売寸法材質引張強度断面積質量断面二次モーメント
15～3,000 mmA6063S-T5185 N/mm2200.3 mm20.541 kg/mlx 0.065×104 mm4ly 2.63×104 mm4

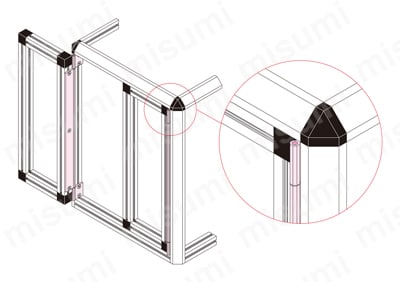

使用例

スペシャルフレーム SPシリーズ 蝶番フレーム AFH-0930/0940 使用例

※扉部推奨締結方法（選択）
M4・M6 : ABC・CJT・CJRシリーズ使用、ブラケット使用、座グリ止め
M8 : CJS・CJT・CJRシリーズ使用、ブラケット使用、座グリ止め

型番リスト

表示件数:
  1. 1
型番
長さ(mm)
幅(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
15 ～ 3000
29.5
10

1個

-( - )

4日目

15 ～ 3000
39.5
10

1個

-( - )

4日目

  1. 1

Loading...

詳細情報

基本情報

スペシャルフレームはダクト、コンベア、オイルパン、棚、蝶番など、特定用途向けに開発されたフレームと、フラットバー、等辺アングルなど、追加工を施しての使用を前提としたフレームです。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
