スペシャルフレーム SPシリーズ 蝶番フレーム AFH-1537／1567

スペシャルフレーム SPシリーズ 蝶番フレーム AFH-1537／1567

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【特長】・ダクト、コンベア、オイルパン、棚、蝶番など、特定用途向けに開発された...

詳細情報を確認する

  • 種類：
    抜差し蝶番
  • 本体材質：
    A6N01S-T5
  • 表面処理：
    アルマイト処理
  • 表面処理(塗装)：
    クリア電着塗装

型番

AFH-1537-[15-3000/1] 解除

Loading...

商品情報

外形図

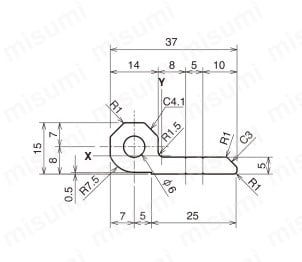

AFH-1537

スペシャルフレーム SPシリーズ 蝶番フレーム AFH-1537／1567 外形図1

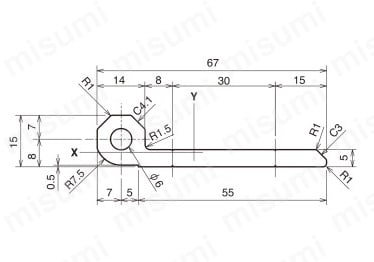

AFH-1567

スペシャルフレーム SPシリーズ 蝶番フレーム AFH-1537／1567 外形図2

製品仕様

表面処理シルバーアルマイト処理（5μm以上）
クリア電着塗装※
切断寸法mm単位
切断公差±0.3mm（≦2m）

※熱硬化性アクリル系樹脂電着塗装（塗膜厚さ：規定なし／JIS H8602:2010準拠）


型番販売寸法※1材質引張強度断面積質量断面二次モーメント
AFH-153715～3,000mmA6N01S-T5245N/mm2257.1mm20.694kg/mlx 0.43×104mm4ly 2.62×104mm4
AFH-1567404.7mm21.093kg/mlx 0.53×104mm4ly 16.0×104mm4

※1 販売寸法：商品を安全に発送する為、販売寸法を設定させていただいております。

使用例

スペシャルフレーム SPシリーズ 蝶番フレーム AFH-1537／1567 使用例関連画像

型番リスト

表示件数:
  1. 1
型番
長さ(mm)
幅(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

AFH-1537-[15-3000/1]

15 ～ 3000
37
10

1個

-( - )

4日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・ダクト、コンベア、オイルパン、棚、蝶番など、特定用途向けに開発されたフレームと、フラットバー、等辺アングルなど、追加工を施しての使用を前提としたフレームです。
・スペシャルアルファフレームの専用用途に適した形状を利用することで、加工部品のコストを低減します。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

スペシャルフレーム SPシリーズ 蝶番フレーム AFH-1537／1567

スペシャルフレーム SPシリーズ 蝶番フレーム AFH-1537／1567

    スペシャルフレーム SPシリーズ 蝶番フレーム AFH-0930/0940

    スペシャルフレーム SPシリーズ 蝶番フレーム AFH-0930/0940

      スペシャルフレーム SPシリーズ 蝶番フレーム AFH-1435／1445／1455

      スペシャルフレーム SPシリーズ 蝶番フレーム AFH-1435／1445／1455

        スペシャルフレーム SPシリーズ 蝶番フレーム AFH-0525／0535

        スペシャルフレーム SPシリーズ 蝶番フレーム AFH-0525／0535

          アルミダイカスト蝶番

          アルミダイカスト蝶番

            ステンレス蝶番 DHF

            ステンレス蝶番 DHF

              ステンレス蝶番 DHS

              ステンレス蝶番 DHS

                アルミ押し出し蝶番 AHC

                アルミ押し出し蝶番 AHC

                  アルミ押し出し蝶番 AHO

                  アルミ押し出し蝶番 AHO

                    アルミ押し出し蝶番 AHF

                    アルミ押し出し蝶番 AHF

                      アルミ押し出し蝶番 AHS

                      アルミ押し出し蝶番 AHS

                        アルミ押し出しクリーン蝶番 ACHS

                        アルミ押し出しクリーン蝶番 ACHS

                          アルミ押し出しクリーン蝶番 ACHF

                          アルミ押し出しクリーン蝶番 ACHF
                            メーカー エヌアイシ・オートテック エヌアイシ・オートテック エヌアイシ・オートテック エヌアイシ・オートテック エヌアイシ・オートテック エヌアイシ・オートテック エヌアイシ・オートテック エヌアイシ・オートテック エヌアイシ・オートテック エヌアイシ・オートテック エヌアイシ・オートテック エヌアイシ・オートテック エヌアイシ・オートテック
                            通常価格 - - - - 838円～ 2,097円～ 1,064円 1,697円～ 1,697円～ 1,897円～ 1,897円～ 2,897円～ 2,997円～
                            通常出荷日 4日目   4日目   4日目   4日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            種類 抜差し蝶番 抜差し蝶番 抜差し蝶番 抜差し蝶番 平蝶番 抜差し蝶番 平蝶番 抜差し蝶番 抜差し蝶番 抜差し蝶番 平蝶番 抜差し蝶番 抜差し蝶番
                            本体材質 A6N01S-T5 A6063S-T5 A6N01S-T5 - アルミダイカスト[ADC-12] SUS304 真鍮[Pb Free] SUS304 真鍮[Pb Free] A6N01S-T5 A6N01S-T5 A6N01S-T5 A6N01S-T5 アルミ合金[AL] アルミ合金[AL]
                            表面処理 アルマイト処理 アルマイト処理 アルマイト処理 アルマイト処理 アクリル塗装 鏡面バフ研磨 鏡面バフ研磨 アルマイト処理 クリア塗装 アルマイト処理 クリア塗装 アルマイト処理 アルマイト処理 アルマイト処理 アルマイト処理
                            表面処理(塗装) クリア電着塗装 クリア電着塗装 クリア電着塗装 クリア電着塗装 - - - - - - - - -

                            スペシャルフレーム SPシリーズ 蝶番フレーム AFH-1537／1567のレビュー

                            この商品のレビューはありません レビューを書く

                            アルミフレーム用蝶番カテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます
