エヌアイシ・オートテック

エヌアイシ・オートテック

アルミ押し出し蝶番 AHF

アルミ押し出し蝶番 AHF

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,897円 ～ 2,497円  特別価格
税込価格
2,087円 ～ 2,747円  特別価格

材質 A6N01S-T5※締結ボルトと四角ナットがステンレス製となります表面処...

詳細情報を確認する

  • 種類：
    抜差し蝶番
  • 本体材質：
    A6N01S-T5
  • 表面処理：
    アルマイト処理
  • 本体色：
    シルバー
  • 幅(mm)：
    60

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

型番

未確定20件の候補があります。

Loading...

商品情報

外形図

アルミ押し出し蝶番 AHF 外形図1

AHF-6055-6（イラストは左開き用）

アルミ押し出し蝶番 AHF 外形図2

AHF-6075-8（イラストは左開き用）

製品仕様

技術情報

型番AHF-6055-6AHF-6075-8
材質A6N01S-T5
表面処理アルマイト処理
色シルバー
質量63.0g85.0g
許容荷重100N（2ヶ使用時）150N（2ヶ使用時）
  • 抜き差し可能
  • 左開き用（-L）・右開き用（-R）有り

オプション内容

【M6】AHF-6055-6
-締結ボルト四角ナットナットホルダー
BNHAPB-06-15（4ヶ）NSM-06-6（4ヶ）NH-06-GR（4ヶ）
CNHCSW-06-15（4ヶ）
BNHS※APBS-06-15（4ヶ）NSMS-06-6（4ヶ）
CNHS※CSWS-06-15（4ヶ）

※ 締結ボルトと四角ナットがステンレス製となります。

【M8】AHF-6075-8
-締結ボルト四角ナットナットホルダー
BNHAPB-08-20（4ヶ）NSM-08-8（4ヶ）NH-08-GR（4ヶ）
CNHCSW-08-20（4ヶ）
BNHS※APBS-08-20（4ヶ）NSMS-08-8（4ヶ）
CNHS※CSWS-08-20（4ヶ）

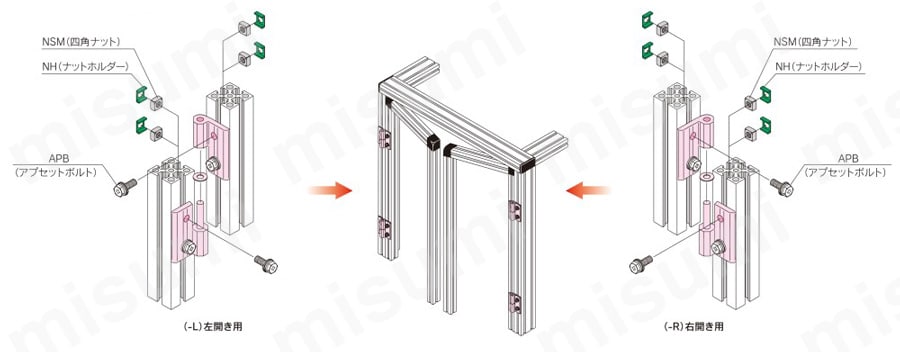

使用例

アルミ押し出し蝶番 取付例

アルミ押し出し蝶番 AHF 取付例

※扉部推奨締結方法（選択）
M6：ABC・CJT・CJRシリーズ使用、ブラケット使用、座グリ止め
M8：CJS・CJT・CJRシリーズ使用、ブラケット使用、座グリ止め

型番リスト

表示件数:
  1. 1
型番
仕様
許容荷重(N)
開き方向
長さ(mm)
取付フレーム
セット販売
締結ボルト
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
-
100(2ヶ使用時)
左開き用
55
M6タイプ
単品（四角ナット・ナットホルダー・締結ボルト無）
-
10

1個

1,897円( 2,087円 )

在庫品1日目

当日出荷可能

締結ボルト・四角ナット材質：スチール
100(2ヶ使用時)
左開き用
55
M6タイプ
セット（四角ナット・ナットホルダー・締結ボルト付）
APB-06-15(4ヶ)
10

1個

1,997円( 2,197円 )

在庫品1日目

当日出荷可能

締結ボルト・四角ナット材質：ステンレス
100(2ヶ使用時)
左開き用
55
M6タイプ
セット（四角ナット・ナットホルダー・締結ボルト付）
APBS-06-15(4ヶ)
10

1個

1,997円( 2,197円 )

在庫品1日目

当日出荷可能

締結ボルト・四角ナット材質：スチール
100(2ヶ使用時)
左開き用
55
M6タイプ
セット（四角ナット・ナットホルダー・締結ボルト付）
CSW-06-15(4ヶ)
10

1個

1,897円( 2,087円 )

在庫品1日目

当日出荷可能

締結ボルト・四角ナット材質：ステンレス
100(2ヶ使用時)
左開き用
55
M6タイプ
セット（四角ナット・ナットホルダー・締結ボルト付）
CSWS-06-15(4ヶ)
10

1個

1,997円( 2,197円 )

在庫品1日目

当日出荷可能

-
100(2ヶ使用時)
右開き用
55
M6タイプ
単品（四角ナット・ナットホルダー・締結ボルト無）
-
10

1個

1,897円( 2,087円 )

在庫品1日目

当日出荷可能

締結ボルト・四角ナット材質：スチール
100(2ヶ使用時)
右開き用
55
M6タイプ
セット（四角ナット・ナットホルダー・締結ボルト付）
APB-06-15(4ヶ)
10

1個

1,997円( 2,197円 )

在庫品1日目

当日出荷可能

締結ボルト・四角ナット材質：ステンレス
100(2ヶ使用時)
右開き用
55
M6タイプ
セット（四角ナット・ナットホルダー・締結ボルト付）
APBS-06-15(4ヶ)
10

1個

1,997円( 2,197円 )

在庫品1日目

当日出荷可能

締結ボルト・四角ナット材質：スチール
100(2ヶ使用時)
右開き用
55
M6タイプ
セット（四角ナット・ナットホルダー・締結ボルト付）
CSW-06-15(4ヶ)
10

1個

1,897円( 2,087円 )

在庫品1日目

当日出荷可能

締結ボルト・四角ナット材質：ステンレス
100(2ヶ使用時)
右開き用
55
M6タイプ
セット（四角ナット・ナットホルダー・締結ボルト付）
CSWS-06-15(4ヶ)
10

1個

1,997円( 2,197円 )

在庫品1日目

当日出荷可能

-
150(2ヶ使用時)
左開き用
75
M8タイプ
単品（四角ナット・ナットホルダー・締結ボルト無）
-
10

1個

2,097円( 2,307円 )

在庫品1日目

当日出荷可能

締結ボルト・四角ナット材質：スチール
150(2ヶ使用時)
左開き用
75
M8タイプ
セット（四角ナット・ナットホルダー・締結ボルト付）
APB-08-20(4ヶ)
10

1個

2,097円( 2,307円 )

在庫品1日目

当日出荷可能

締結ボルト・四角ナット材質：ステンレス
150(2ヶ使用時)
左開き用
75
M8タイプ
セット（四角ナット・ナットホルダー・締結ボルト付）
APBS-08-20(4ヶ)
10

1個

2,497円( 2,747円 )

在庫品1日目

当日出荷可能

締結ボルト・四角ナット材質：スチール
150(2ヶ使用時)
左開き用
75
M8タイプ
セット（四角ナット・ナットホルダー・締結ボルト付）
CSW-08-20(4ヶ)
10

1個

2,297円( 2,527円 )

在庫品1日目

当日出荷可能

締結ボルト・四角ナット材質：ステンレス
150(2ヶ使用時)
左開き用
75
M8タイプ
セット（四角ナット・ナットホルダー・締結ボルト付）
CSWS-08-20(4ヶ)
10

1個

2,497円( 2,747円 )

在庫品1日目

当日出荷可能

-
150(2ヶ使用時)
右開き用
75
M8タイプ
単品（四角ナット・ナットホルダー・締結ボルト無）
-
10

1個

2,097円

838円

( 922円 )

在庫品1日目

当日出荷可能

締結ボルト・四角ナット材質：スチール
150(2ヶ使用時)
右開き用
75
M8タイプ
セット（四角ナット・ナットホルダー・締結ボルト付）
APB-08-20(4ヶ)
10

1個

2,097円( 2,307円 )

在庫品1日目

当日出荷可能

締結ボルト・四角ナット材質：ステンレス
150(2ヶ使用時)
右開き用
75
M8タイプ
セット（四角ナット・ナットホルダー・締結ボルト付）
APBS-08-20(4ヶ)
10

1個

2,497円( 2,747円 )

在庫品1日目

当日出荷可能

締結ボルト・四角ナット材質：スチール
150(2ヶ使用時)
右開き用
75
M8タイプ
セット（四角ナット・ナットホルダー・締結ボルト付）
CSW-08-20(4ヶ)
10

1個

2,297円( 2,527円 )

在庫品1日目

当日出荷可能

締結ボルト・四角ナット材質：ステンレス
150(2ヶ使用時)
右開き用
75
M8タイプ
セット（四角ナット・ナットホルダー・締結ボルト付）
CSWS-08-20(4ヶ)
10

1個

2,497円( 2,747円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

材質 A6N01S-T5※締結ボルトと四角ナットがステンレス製となります表面処理 アルマイト処理抜き差し可能 左開き用（-L）・右開き用（-R）有り

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
