エヌアイシ・オートテック

アルミ押し出し蝶番締結部品セット AHC

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引
当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 1,797円～ 2,597円

税込価格: 1,977円～ 2,857円

FA装置の構造部材本体材質 A6N01S-T5 表面処理アルマイト処理クリ...

種類：

抜差し蝶番
本体材質：

A6N01S-T5
表面処理：

アルマイト処理クリア塗装
本体色：

シルバー
セット販売：

セット（四角ナット・ナットホルダー・締結ボルト付）

未確定12件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

AHC-4060-4外形図
※左開き用・右開き用有り
（イラストは右開き用）

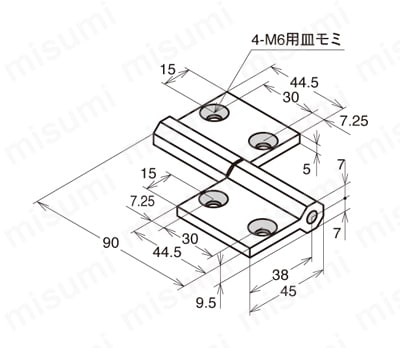

AHC-6090-6外形図
※左開き用・右開き用有り
（イラストは右開き用）

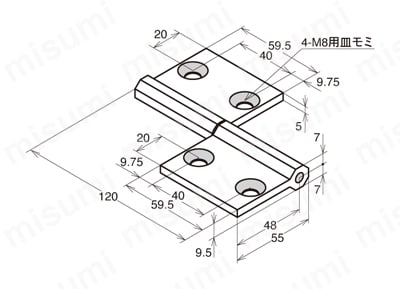

AHC-80120-8外形図
※左開き用・右開き用有り
（イラストは右開き用）

製品仕様

AHC-4060-4オプション内容

-	締結ボルト	四角ナット	ナットホルダー
BNH	FCS-04-10（4ヶ）	NSM-04-4（4ヶ）	NH-04-GR（4ヶ）
BNHS^※1	FCSS-04-10（4ヶ）	NSMS-04-4（4ヶ）	NH-04-GR（4ヶ）

※1 締結ボルトと四角ナットがステンレス製となります。

AHC-6090-6オプション内容

-	締結ボルト	四角ナット	ナットホルダー
BNH	FCS-06-14（4ヶ）	NSM-06-6（4ヶ）	NH-06-GR（4ヶ）
BNHS^※1	FCSS-06-14（4ヶ）	NSMS-06-6（4ヶ）	NH-06-GR（4ヶ）

※1 締結ボルトと四角ナットがステンレス製となります。

AHC-80120-8オプション内容

-	締結ボルト	四角ナット	ナットホルダー
BNH	FCS-08-18（4ヶ）	NSM-08-8（4ヶ）	NH-08-GR（4ヶ）
BNHS^※1	FCSS-08-18（4ヶ）	NSMS-08-8（4ヶ）	NH-08-GR（4ヶ）

※1 締結ボルトと四角ナットがステンレス製となります。

使用例

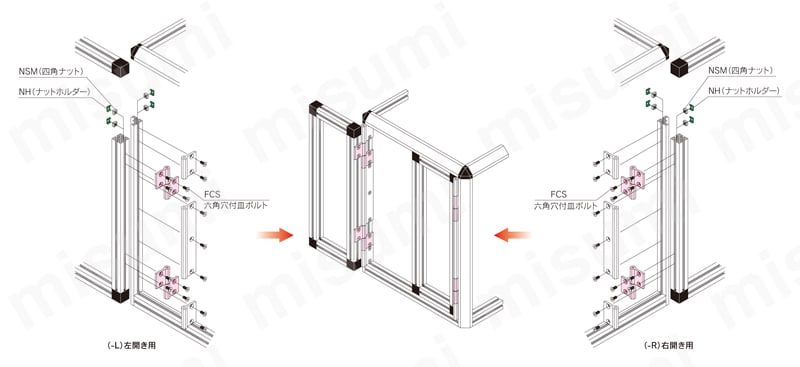

アルミ押し出し蝶番取付例

※扉部推奨締結方法（選択）
M4・M6 : ABC・CJT・CJRシリーズ使用、ブラケット使用、座グリ止め
M8 : CJS・CJT・CJRシリーズ使用、ブラケット使用、座グリ止め

型番リスト

表示件数:

型番	仕様	許容荷重(N)	開き方向	長さ(mm)	幅(mm)	取付フレーム	締結ボルト	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

AHC-4060-4-L-BNH	締結ボルト・四角ナット材質：スチール	100(2ヶ使用時)	左開き用	60	56	M4タイプ	FCS-04-10(4ヶ)	10	1個	1,797円( 1,977円 )	在庫品1日目当日出荷可能
AHC-4060-4-L-BNHS	締結ボルト・四角ナット材質：ステンレス	100(2ヶ使用時)	左開き用	60	56	M4タイプ	FCSS-04-10(4ヶ)	10	1個	1,897円( 2,087円 )	在庫品1日目当日出荷可能
AHC-4060-4-R-BNH	締結ボルト・四角ナット材質：スチール	100(2ヶ使用時)	右開き用	60	56	M4タイプ	FCS-04-10(4ヶ)	10	1個	1,797円( 1,977円 )	在庫品1日目当日出荷可能
AHC-4060-4-R-BNHS	締結ボルト・四角ナット材質：ステンレス	100(2ヶ使用時)	右開き用	60	56	M4タイプ	FCSS-04-10(4ヶ)	10	1個	1,897円( 2,087円 )	在庫品1日目当日出荷可能
AHC-6090-6-L-BNH	締結ボルト・四角ナット材質：スチール	150(2ヶ使用時)	左開き用	90	76	M6タイプ	FCS-06-14(4ヶ)	10	1個	1,897円( 2,087円 )	在庫品1日目当日出荷可能
AHC-6090-6-L-BNHS	締結ボルト・四角ナット材質：ステンレス	150(2ヶ使用時)	左開き用	90	76	M6タイプ	FCSS-06-14(4ヶ)	10	1個	1,997円( 2,197円 )	在庫品1日目当日出荷可能
AHC-6090-6-R-BNH	締結ボルト・四角ナット材質：スチール	150(2ヶ使用時)	右開き用	90	76	M6タイプ	FCS-06-14(4ヶ)	10	1個	1,897円( 2,087円 )	在庫品1日目当日出荷可能
AHC-6090-6-R-BNHS	締結ボルト・四角ナット材質：ステンレス	150(2ヶ使用時)	右開き用	90	76	M6タイプ	FCSS-06-14(4ヶ)	10	1個	1,997円( 2,197円 )	在庫品1日目当日出荷可能
AHC-80120-8-L-BNH	締結ボルト・四角ナット材質：スチール	150(2ヶ使用時)	左開き用	120	96	M8タイプ	FCS-08-18(4ヶ)	10	1個	2,497円( 2,747円 )	在庫品1日目当日出荷可能
AHC-80120-8-L-BNHS	締結ボルト・四角ナット材質：ステンレス	150(2ヶ使用時)	左開き用	120	96	M8タイプ	FCSS-08-18(4ヶ)	10	1個	2,597円( 2,857円 )	在庫品1日目当日出荷可能
AHC-80120-8-R-BNH	締結ボルト・四角ナット材質：スチール	150(2ヶ使用時)	右開き用	120	96	M8タイプ	FCS-08-18(4ヶ)	10	1個	2,497円( 2,747円 )	在庫品1日目当日出荷可能
AHC-80120-8-R-BNHS	締結ボルト・四角ナット材質：ステンレス	150(2ヶ使用時)	右開き用	120	96	M8タイプ	FCSS-08-18(4ヶ)	10	1個	2,597円( 2,857円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

FA装置の構造部材本体材質 A6N01S-T5 表面処理アルマイト処理クリア塗装※締結ボルトと四角ナットがステンレス製となります左開き用・右開き用有りセット販売セット（四角ナット・ナットホルダー・締結ボルト付）

カタログ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
