エヌアイシ・オートテック

エヌアイシ・オートテック

高荷重用アルミ押し出し蝶番締結部品セット AHB

高荷重用アルミ押し出し蝶番締結部品セット AHB

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
4,497円 ～ 5,797円
税込価格
4,947円 ～ 6,377円

FA装置の構造部材。【特長】・装置架台・カバー・扉などを製作する際に必要となる...

詳細情報を確認する

  • 種類：
    抜差し蝶番
  • 本体材質：
    A6063S-T5
  • 表面処理：
    アルマイト処理
  • 本体色：
    シルバー
  • 許容荷重(N)：
    500(2ヶ使用時)
  • 長さ(mm)：
    127
  • セット販売：
    セット（四角ナット・ナットホルダー・締結ボルト付）
  • キャップ材質：
    ポリアミド[PA]
  • 軸材質：
    ステンレス鋼[SUS304]
  • 軸受材質：
    ポリアセタール[POM]
  • 詳細タイプ：
    内入れタイプ

型番

未確定8件の候補があります。

Loading...

商品情報

外形図

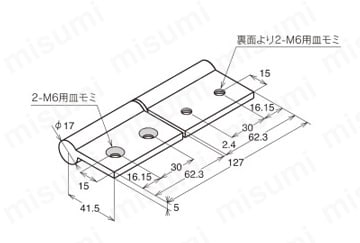

AHB-60127-6  内入れタイプ

高荷重用アルミ押し出し蝶番締結部品セット AHB 外形図1

※左開き用・右開き用有り（イラストは左開き用）

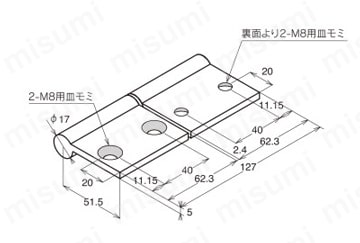

AHB-80127-8  内入れタイプ

高荷重用アルミ押し出し蝶番締結部品セット AHB 外形図2

※左開き用・右開き用有り（イラストは左開き用）

高荷重用アルミ押し出し蝶番締結部品セット AHB 外形図関連画像


製品仕様

-AHB-60127-6AHB-80127-8
材質本体A6063S-T5
軸ステンレス銅［SUS304］
本体キャップポリアミド［PA］
軸受ポリアセタール［POM］
表面処理本体アルマイト処理
許容荷重500N（2ヶ使用時）
色シルバー
質量285.0g（1ヶ）313.0g（1ヶ）

※上下2ヶ入り1セット



■AHB-60127-6オプション内容

-締結ボルト四角ナットナットホルダー
BNHFCS-06-14（8ヶ）NSM-06-6（8ヶ）NH-06-GR（8ヶ）
BNHS※1FCSS-06-14（8ヶ）NSMS-06-6（8ヶ）

■AHB-80127-8オプション内容

-締結ボルト四角ナットナットホルダー
BNHFCS-08-18（8ヶ）NSM-08-8（8ヶ）NH-08-GR（8ヶ）
BNHS※1FCSS-08-18（8ヶ）NSMS-08-8（8ヶ）

※1 締結ボルトと四角ナットがステンレス製となります。

使用例

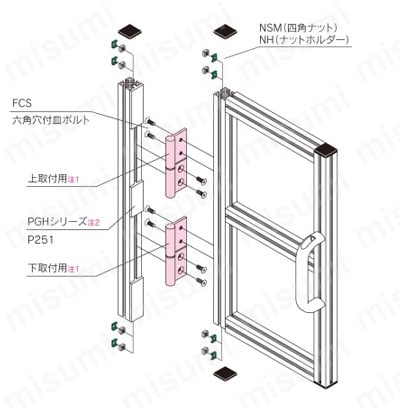

■取付例

高荷重用アルミ押し出し蝶番締結部品セット AHB 取付例関連画像

注1：取付の際に上取付用と下取付用の2種類がありますので注意してください。
注2：取付本体と扉の隙間をふさぐ部材として必要な長さにカットして使用します。

型番リスト

表示件数:
  1. 1
型番
仕様
開き方向
幅(mm)
取付フレーム
締結ボルト
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
締結ボルト・四角ナット材質：スチール
左開き用
83
M6タイプ
FCS-06-14 (8ヶ)
10

1個

4,497円( 4,947円 )

在庫品1日目

当日出荷可能

締結ボルト・四角ナット材質：ステンレス
左開き用
83
M6タイプ
FCSS-06-14(8ヶ)
10

1個

4,797円( 5,277円 )

在庫品1日目

当日出荷可能

締結ボルト・四角ナット材質：スチール
右開き用
83
M6タイプ
FCS-06-14 (8ヶ)
10

1個

4,497円( 4,947円 )

在庫品1日目

当日出荷可能

締結ボルト・四角ナット材質：ステンレス
右開き用
83
M6タイプ
FCSS-06-14(8ヶ)
10

1個

4,797円( 5,277円 )

在庫品1日目

当日出荷可能

締結ボルト・四角ナット材質：スチール
左開き用
103
M8タイプ
FCS-08-18 (8ヶ)
10

1個

5,097円( 5,607円 )

在庫品1日目

当日出荷可能

締結ボルト・四角ナット材質：ステンレス
左開き用
103
M8タイプ
FCSS-08-18(8ヶ)
10

1個

5,797円( 6,377円 )

在庫品1日目

当日出荷可能

締結ボルト・四角ナット材質：スチール
右開き用
103
M8タイプ
FCS-08-18 (8ヶ)
10

1個

5,097円( 5,607円 )

在庫品1日目

当日出荷可能

締結ボルト・四角ナット材質：ステンレス
右開き用
103
M8タイプ
FCSS-08-18(8ヶ)
10

1個

5,797円( 6,377円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

FA装置の構造部材。
【特長】
・装置架台・カバー・扉などを製作する際に必要となるアクセサリー類も各フレームに取付可能です。
・規格化されたフレームに容易に取付られる用に製作された商品を、豊富なラインナップで取り揃えていますので、必要用途に合わせてお選び頂けます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
