クランプボルト（重荷重用）（QLPDH-M）
- 通常価格(税別)
- 3,036円 ～ 4,017円
- 税込価格
- 3,340円 ～ 4,419円
クランプ＆ストッパー用のクランプボトル(重荷重用)です。お客様の仕様に合わせた...
型番
未確定4件の候補があります。
Loading...
商品情報

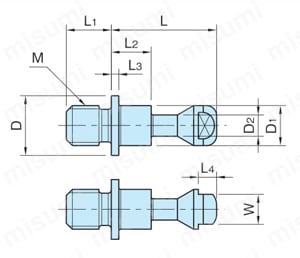

外形図
製品仕様
- 本体：SCM435、焼入焼戻、四三酸化鉄皮膜
規格表
| 型番 | D1 | M | L1 | L | D | L2 | L3 | D2 | W | L4 | 質量 （g） | 適用引込みクランプ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QLPDH400-M12 | 12 | M12×1.75 | 13 | 38 | 20 | 21.5 | 2 | 6.5 | 10 | 4 | 40 | QLPDH400R |
| QLPDH400-M16 | M16×2 | 17 | 55 | |||||||||
| QLPDH500-M16 | 16 | 48 | 25 | 28 | 2.5 | 9.5 | 13 | 5 | 90 | QLPDH500R | ||
| QLPDH500-M20 | M20×2.5 | 21 | 110 |
使用例
使用例・使用方法
■クランプボルト使用時の推奨ピッチ
型番リスト
- 表示件数:
| 型番 |
ネジ径 M |
適用引き込みクランプ |
連結部寸法 D1(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
M12×1.75
|
QLPDH400R
|
12
| 10 | 1個 | 3,036円(
3,340円
) | 4日目 | |
M16×2
|
QLPDH400R
|
12
| 10 | 1個 | 3,047円(
3,352円
) | 3日目 | |
M16×2
|
QLPDH500R
|
16
| 10 | 1個 | 4,017円(
4,419円
) | 3日目 | |
M20×2.5
|
QLPDH500R
|
16
| 10 | 1個 | 3,689円(
4,058円
) | 3日目 |
Loading...
詳細情報
基本情報
クランプ＆ストッパー用のクランプボトル(重荷重用)です。お客様の仕様に合わせた特注品製作も承ります。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
