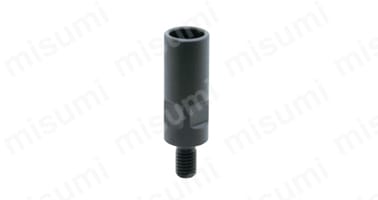

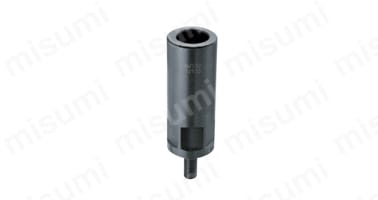

クランプ&ストッパー フックホルダー（BJ530）
- 一部当日出荷可能
- 通常価格(税別)
- 2,397円 ～ 5,245円
- 税込価格
- 2,637円 ～ 5,770円
BJ130、132フッククランプ用ホルダーの下押しクランプ。 【特長】 ・クラ...
型番
未確定9件の候補があります。
Loading...
商品情報

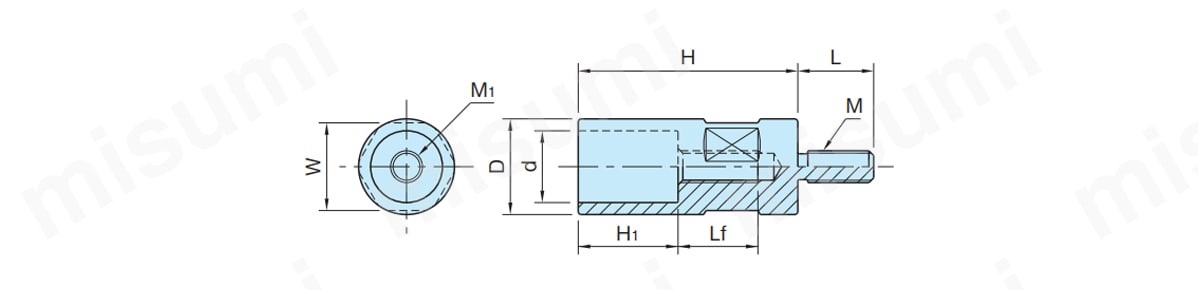

外形図
製品仕様
外観図
型番:BJ530-04()
型番:BJ530-06()
型番:BJ530-08 ()
型番:BJ530-10 ()
型番:BJ530-12 ()
型番:BJ530-16 ()

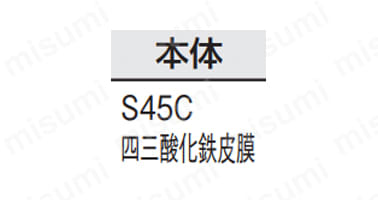

仕様
規格表
| 品番 | H | D | d 注1) | H1 | M1 | Lf | M | L | W | 許容締付トルク (N・m) | 質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BJ530-04035 | 35 | 14 | 10 | 16 | M 4×0.7 | 13 | M 6×1 | 11 | 12 | 2.7 | 30 |
| BJ530-06040 | 40 | 16 | 12 | 19 | M 6×1 | 14 | M 8×1.25 | 14 | 13 | 7 | 45 |
| BJ530-08055 | 55 | 24 | 18 | 25 | M 8×1.25 | 20 | M 8×1.25 | 19 | 22 | 30 | 140 |
| BJ530-10063 | 63 | 32 | 20 | 30 | M10×1.5 | 21 | M12×1.75 | 30 | 30 | 38 (32 注2) | 400 |
| BJ530-10080 | 80 | 23 | 500 | ||||||||
| BJ530-12080 | 80 | 40 | 25 | 40 | M12×1.75 | 25 | M12×1.75 | 30 | 36 | 50 (46 注3) | 600 |
| BJ530-12100 | 100 | 800 | |||||||||
| BJ530-16080 | 80 | 50 | 32 | 40 | M16×2 | 25 | M16×2 | 30 | 46 | 80 | 930 |
| BJ530-16100 | 100 | 1230 |
注1: dの公差
- BJ530-04、BJ530-06:＋0.1～0
- BJ530-08、BJ530-10、BJ530-12、BJ530-16:F7
注2: BJ130-10030使用時の値です
注3: BJ130-12060、BJ130-12160使用時の値です
使用例
フックランプ(BJ130)、ジョイントバー(BJ600)を使用した時

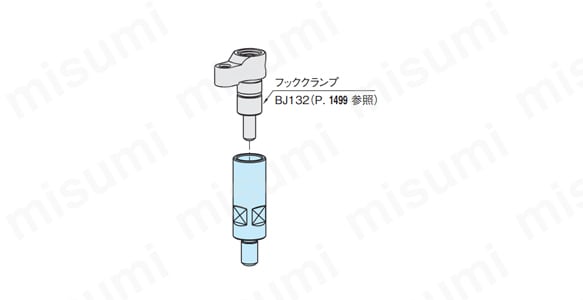

フッククランプ(BJ132)を使用した時
※ 許容締付トルクは、下記の製品とセットで使用する場合の締付トルクです
型番リスト
- 表示件数:
| 型番 |
長さ L(mm) |
ネジ径 M |
長さ H(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
11
|
M6×1
|
35
| 10 | 1個 | 2,397円(
2,637円
) | 3日目 | |
14
|
M8×1.25
|
40
| 10 | 1個 | 2,697円(
2,967円
) | 3日目 | |
19
|
M8×1.25
|
55
| 10 | 1個 | 3,015円(
3,317円
) | 3日目 | |
30
|
M12×1.75
|
63
| 10 | 1個 | 3,244円(
3,568円
) | 3日目 | |
30
|
M12×1.75
|
80
| 10 | 1個 | 3,338円(
3,672円
) | 3日目 | |
30
|
M12×1.75
|
80
| 10 | 1個 | 3,608円(
3,969円
) | 在庫品1日目 当日出荷可能 | |
30
|
M12×1.75
|
100
| 10 | 1個 | 4,043円(
4,447円
) | 3日目 | |
30
|
M16×2
|
80
| 10 | 1個 | 4,797円(
5,277円
) | 3日目 | |
30
|
M16×2
|
100
| 10 | 1個 | 5,245円(
5,770円
) | 3日目 |
Loading...
詳細情報
基本情報
BJ130、132フッククランプ用ホルダーの下押しクランプ。
【特長】
・クランプ部分は、フッククランプ（BJ130、BJ132）を使用し、設置が簡単。
【用途】
・金属加工用治具の構成部品などに最適。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
