アルバック機工

直結型小型油回転真空ポンプ（マグネットカップリングタイプ）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）この商品のFAQをみる(2件)

通常単価(税別): 128,999円

税込単価: 141,899円

【特長】・小さいサイズながらも、大きな排気速度。・マグネットカップリング構造の...

真空ポンプ種類：

油回転型
到達真空圧力（絶対圧力）(Pa×10　４乗)(Pa)：

～1
電源：

AC単相
電圧(V)：

100 / 120
使用環境：

標準
付加機能：

なし
排気速度　50/60Hz(L/min)：

30/36
到達圧力(Pa)：

0.67
吸気口径：

KF-16
寸法(mm)：

120×288.5×163
数量：

1
トラスココード：

444-3268
仕様：

サーマルプロテクタ付/TUV･cTUVus認証取得品
質量(g)：

9300

GHD-031A 解除

CADデータ未対応

My部品表保存

数量：
価格を確認

指定中の仕様・寸法情報

商品情報
型番リスト
詳細情報
カタログ

商品情報

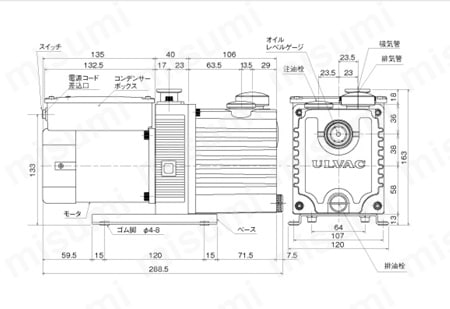

外形図

製品仕様

-	Unit	50Hz	60Hz
実効排気速度	L/min	30	36
到達圧力^※1	Pa	0.67
使用電動機^※2	-	単相, 100～120V, 100W, 2P, コンデンサ運転単相, 200～240V, 100W, 2P, コンデンサ運転
全負荷電流	A	1.85 （100V）, 1.80 （110V） 0.94 （200V）, 0.84 （240V）	1.89 （100V）, 1.71 （120V） 1.02 （200V）, 1.03 （240V）
油量	mL	370
使用油	-	R-2
質量	kg	9.3
吸気管径	mm	KF-16
排気管径	-	G3/4
使用雰囲気温度範囲	℃	7～40
最大寸法	mm	120（W）×288.5（L）×163（H）

※1：到達圧力はピラニ真空計による測定値です。（マクラウド真空計による測定の場合、到達圧力が1.3Pa以下のポンプでは、1桁低い値になります。）
※2：電源プラグおよび電源コードは付属していません。

対応規格/電圧

認証規格^※	CE自己宣言	1φ、100V	1φ、115V	1φ、200V	1φ、220V	1φ、230V
TUV、 cTUVus	●	● （100-120V）	● （100-120V）	-	-	-

●標準、○オプション対応、-対応不可

※ TUV認証：製品安全試験・認証を行う国際的な第三者機関の審査により、欧州規格に適合した高品質の製品です。
※ cTUVus認証：製品安全試験・認証を行う国際的な第三者機関の審査により、カナダ規格および米国規格に適合した高品質の製品です。

性能・試験情報

直結型小型油回転真空ポンプ（マグネットカップリングタイプ）性質性能情報・試験情報01

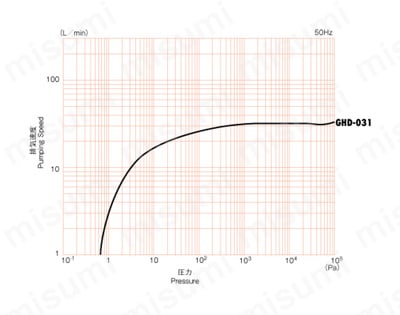

排気速度曲線

注意・禁止事項

真空ポンプ油は運転とともに劣化し、性能不足の要因となります。定期的に油の減少や汚れを確認し、補充や交換をしてください。
真空ポンプ停止後速やかに真空側を大気圧に戻してください。真空状態のまま保持すると、ポンプ油がポンプ室内に充満し、真空槽側にポンプ油が逆流します。
排気口からの油煙（オイルミスト）が大気圧付近では特に発生します。
塵埃や水分等を吸引しますとポンプ故障の原因となります。粉体や水分の混入防止用には、フォアライントラップのご使用をお勧めいたします。
1kPa以上の高い吸入圧力での連続運転には適しません。
排気口を塞いだり、排気口側にガスの通過を妨害する機器を付けた状態で、ポンプを運転すると破裂の恐れがあります。ポンプ内圧が上昇して、ポンプ本体が破裂したり、オイルレベルゲージが飛び出したり、モータが過負荷になる恐れがあります。

型番リスト

表示件数:

型番	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

GHD-031A

1個

128,999円( 141,899円 )

5日目

詳細情報

基本情報

基本情報

【特長】
・小さいサイズながらも、大きな排気速度。
・マグネットカップリング構造の採用により、軸シールからの油漏れが無く、長寿命化を実現。
・吸気管直下型逆流防止弁の搭載により、停止時にポンプ内部が自動的に大気開放。
・低騒音で低振動。
・電源コード差込口インレットによる、電源コードの多様化へ対応。
・強制給油機構の搭載により、排気速度が安定。
・大気圧からの作動が可能。
・内部部品のノックピンによる連結及びフランジモータによりメンテナンスが容易。
【用途】
・理化学機器、検査、測定機器、研究設備。

カタログ

商品TOP

類似品

アルバック機工

直結型小型油回転真空ポンプ G-20DA

評価 0.0

通常価格(税別)： 69,899円

通常出荷日： 5日目
アルバック機工

直結型小型油回転真空ポンプ G-50DA

評価 5.0

通常価格(税別)： 79,899円

通常出荷日： 5日目
アルバック機工

直結型小型油回転真空ポンプ G-10DA

評価 0.0

通常価格(税別)： 69,899円

通常出荷日： 14日目
アルバック機工

直結型小型油回転真空ポンプ G-25SA

評価 0.0

通常価格(税別)： 59,899円

通常出荷日： 4日目
アルバック機工

直結型小型油回転真空ポンプ G-5DA

評価 0.0

通常価格(税別)： 67,257円

通常出荷日： 5日目

前へ次へ

閉じる

GHD-031Aで型番確定

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

直結型小型油回転真空ポンプ（マグネットカップリングタイプ）の型番GHD-031Aのページです。
型番GHD-031Aに関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

	今見ている商品直結型小型油回転真空ポンプ（マグネットカップリングタイプ）	直結型小型油回転真空ポンプ G-5DA	直結型小型油回転真空ポンプ G-10DA	直結型小型油回転真空ポンプ GCD-136X	直結型小型油回転真空ポンプ GCD-051X	ダイアフラム型ドライ真空ポンプ	小型ダイヤフラム真空ポンプ FVシリーズ	ダイアフラム型ドライ真空ポンプ DA-20D	ダイアフラム型ドライ真空ポンプ DAP-15	ダイアフラム型ドライ真空ポンプ DA-241S	ダイアフラム型ドライ真空ポンプ DA-121D	ダイアフラム型ドライ真空ポンプ DAL-181D	ダイアフラム型ドライ真空ポンプ DAL-361S
メーカー	アルバック機工	アルバック機工	アルバック機工	アルバック機工	アルバック機工	アルバック機工	フロロメカニック	アルバック機工	アルバック機工	アルバック機工	アルバック機工	アルバック機工	アルバック機工
通常価格	128,999円	67,257円	69,899円	242,385円	216,197円	96,590円	10,283円～	70,120円	32,541円	188,999円	198,999円	266,340円	264,044円
通常出荷日	5日目	5日目	14日目	4日目	在庫品1日目当日出荷可能	18日目	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	1日目	5日目	19日目	7日目
真空ポンプ種類	油回転型	油回転型	油回転型	油回転型	油回転型	ドライ型	ドライ形	ドライ型	ドライ型	ドライ型	ドライ型	ドライ型	ドライ型
到達真空圧力（絶対圧力）(Pa×10　４乗)(Pa)	～1	～1	～1	～1	～1	1～2	～1	～1	3～4	1～2	～1	～1	1～2
電源	AC単相	AC	AC	AC	AC	AC単相	AC	AC単相	AC単相	AC単相	AC	AC	AC
電圧(V)	100 / 120	100	100	100	100	100	100	100	100	100	100	200	200
使用環境	標準	標準	標準	耐食性	耐食性	標準	標準	標準	標準	標準	標準	標準	標準

back next

直結型小型油回転真空ポンプ（マグネットカップリングタイプ）のレビュー

この商品のレビューはありませんレビューを書く

よくあるご質問（FAQ）

Q 油回転真空ポンプで大気圧から排気するときに多量の油煙（オイルミスト）が発生するのを防ぐ方法はありますか？: A

油回転ポンプはその構造上、排気過程でオイルミストを必ず発生させます。元から防ぐ方法はないため、除去対策としてオイルミストトラップを取り付けるか、ダクト配管を行い屋外に放出するか、排気装置を設けることが必要となります。

Q 油回転真空ポンプで使用する油の交換する目安を教えて？: A

ポンプの使用時間・油の変色・到達圧力の変化等から判断いたします。
6ヵ月に1回の交換をお勧めしております。
※使用状況により6ヵ月未満での交換が必要になる事が有りますのでご注意ください。
