型番：22110.0936
インデックス・ボルト 六角カラー付、ロック機構付、Tグリップ付 ﾎﾞﾙﾄ
- 通常単価(税別)
- 6,864円
- 税込単価
- 7,550円
【特長】・インデックス穴用。・ロック機構のあるものと無いもので寸法は変わりませ...
22110.0936 の仕様・寸法情報
商品情報

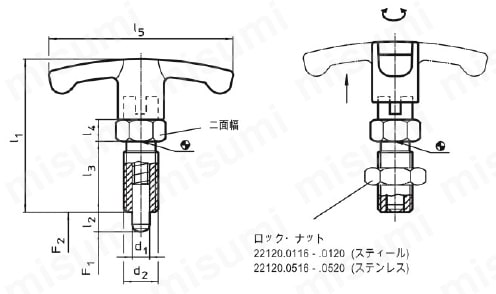

外形図
製品仕様
材質
| 本体 | スティール、黒染 ステンレス鋼 1.4305（SUS303相当） |
|---|---|
| ロック・ピン | スティール、焼入れ ステンレス鋼 1.4305（SUS303相当）、二ッケルメッキ |
| ノブ | PA6、黒（フや消し） |

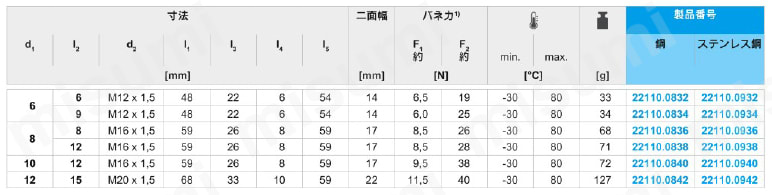

規格表
1） 統計的平均値

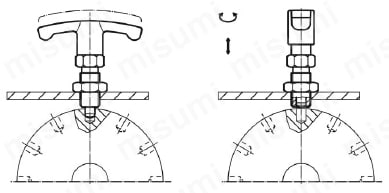

使用例
応用例
型番リスト
Loading...
詳細情報
基本情報
【特長】
・インデックス穴用。
・ロック機構のあるものと無いもので寸法は変わりません。
・ネジ部の根本には逃げが設けてあるので、六角部まできっちりねじ込むこともできます。
・使用温度範囲：-30から+80℃。
・ディスタンス・カラー（EH22120.）を使ってねじ込みの深さを調整できます。
(i)ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
22110.0936で型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
インデックス・ボルト 六角カラー付、ロック機構付、Tグリップ付の型番22110.0936のページです。
型番22110.0936に関する仕様情報を記載しております。
この商品を見た人は、こんな商品も見ています
インデックス・ボルト 六角カラー付、ロック機構付、Tグリップ付のレビュー
この商品のバリエーション
| 型番 |
|---|
| 22110.0838 |
| 22110.0840 |
| 22110.0842 |
| 22110.0938 |
| 22110.0940 |
| 22110.0942 |
| 型番 | 通常単価(税別)(税込単価) | 最小発注数量 | スライド値引 | 通常 出荷日 | RoHS ? | 外径 (mm) | 先端部外径 (mm) | ストローク (mm) | 本体材質 | 先端材質 | 長さ L (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
3,980円 ( 4,378円 ) | 1個 | - | 9日目 | 10 | 16 | 8 | 12 | スチール | スチール | 59 | |
3,980円 ( 4,378円 ) | 1個 | - | 9日目 | 10 | 16 | 10 | 12 | スチール | スチール | 59 | |
5,932円 ( 6,525円 ) | 1個 | - | 9日目 | 10 | 20 | 12 | 15 | スチール | スチール | 68 | |
6,864円 ( 7,550円 ) | 1個 | - | 9日目 | 10 | 16 | 8 | 12 | ステンレス | ステンレス | 59 | |
6,864円 ( 7,550円 ) | 1個 | - | 9日目 | 10 | 16 | 10 | 12 | ステンレス | ステンレス | 59 | |
10,335円 ( 11,369円 ) | 1個 | - | 9日目 | 10 | 20 | 12 | 15 | ステンレス | ステンレス | 68 |
